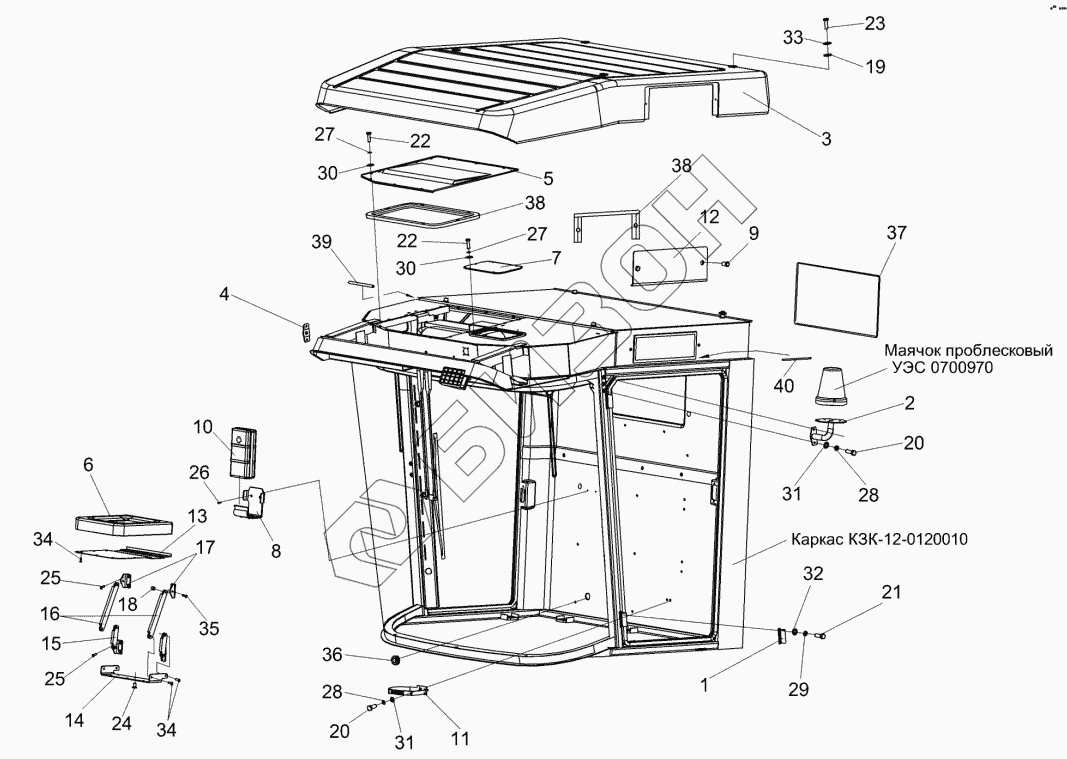

Графический каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Кабина КЗК-12-0200000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
24
25
25
26
27
27
28
28
29
30
30
31
31
32
33
34
34
35
36
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-1-0129660 | КВС-1-0129660 | Сиденье дополнительное |
Загрузка ...
|
|
| КЗК-12-0120000 | КЗК-12-0120000 | Кабина |
Загрузка ...
|
|
| КВС-1-0129670 | КВС-1-0129670 | Механизм трансформации |
Загрузка ...
|
|
| 1 | КЗК-12-0120310 | Петля |
Загрузка ...
|
|
| 2 | КЗК-12-0120410 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК-12-0120450 | Крыша |
Загрузка ...
|
|
| 4 | КЗК-12-0120560 | Заглушка |
Загрузка ...
|
|
| 5 | КЗК-12-0120620 | Крышка |
Загрузка ...
|
|
| 6 | КВС-1-0129680 | Подушка сидения |
Загрузка ...
|
|
| 7 | СЭУ0200380 | Люк |
Загрузка ...
|
|
| 8 | СЭУ0201170 | Держатель аптечки |
Загрузка ...
|
|
| 9 | УЭС1100050-01 | Рукоятка |
Загрузка ...
|
|
| 10 | РСМ10.04.21.120 | Аптечка |
Загрузка ...
|
|
| 11 | 54-00630 | Хомут крепления термоса |
Загрузка ...
|
|
| 12 | КЗК-12-0120038 | Крышка |
Загрузка ...
|
|
| 13 | КВС-1-0129479 | Кожух |
Загрузка ...
|
|
| 14 | КВС-1-0129457 | Кронштейн |
Загрузка ...
|
|
| 15 | КВС-1-0129477 | Тяга |
Загрузка ...
|
|
| 16 | КВС-1-0129477-01 | Тяга |
Загрузка ...
|
|
| 17 | КВС-1-0129478 | Уголок |
Загрузка ...
|
|
| 18 | КВС-1-0129812 | Втулка |
Загрузка ...
|
|
| 19 | СЭУ0200068 | Прокладка |
Загрузка ...
|
|
| 20 | БолтМ8-6gх25-7796 | Болт М8-6gх25-7796 |
Загрузка ...
|
|
| 21 | БолтМ10-6gх20-7796 | Болт М10-6gх20-7796 |
Загрузка ...
|
|
| 22 | БолтМ6-6gх20-7798 | Болт М6-6gх20-7798 |
Загрузка ...
|
|
| 23 | БолтМ12-6gх25-7796 | Болт М12-6gх25-7796 |
Загрузка ...
|
|
| 24 | ВинтВ2.М8-6gх16-17475 | Винт В2.М8-6gх16-17475 |
Загрузка ...
|
|
| 25 | ВинтВ2.М8-6gх25-17475 | Винт В2.М8-6gх25-17475 |
Загрузка ...
|
|
| 26 | Винт4,2х25 | Винт 4,2х25 |
Загрузка ...
|
|
| 27 | Шайба6.65Г-6402 | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 30 | ШайбаА6.01-6958 | Шайба |
Загрузка ...
|
|
| 31 | ШайбаА8.01-6958 | Шайба |
Загрузка ...
|
|
| 32 | ШайбаА10.01-6958 | Шайба А10.01-6958 |
Загрузка ...
|
|
| 33 | ШайбаА.12.01-6958 | Шайба А.12.01-6958 |
Загрузка ...
|
|
| 34 | Шуруп3-4х16-1145 | Шуруп 3-4х16-1145 |
Загрузка ...
|
|
| 35 | Заклепка2,8х16.01-12642 | Заклепка 2,8х16.01-12642 |
Загрузка ...
|
|
| 36 | 503-3408020 | Втулка |
Загрузка ...
|
|
| 37 | КЗК-12-0120085 | Уплотнение |
Загрузка ...
|
|
| 38 | SD-40АХ/Е | Уплотнитель |
Загрузка ...
|
|
| 39 | КЗК-12-0131001 | Уплотнение |
Загрузка ...
|
|
| 40 | КЗК-12-0131001 | Уплотнение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
