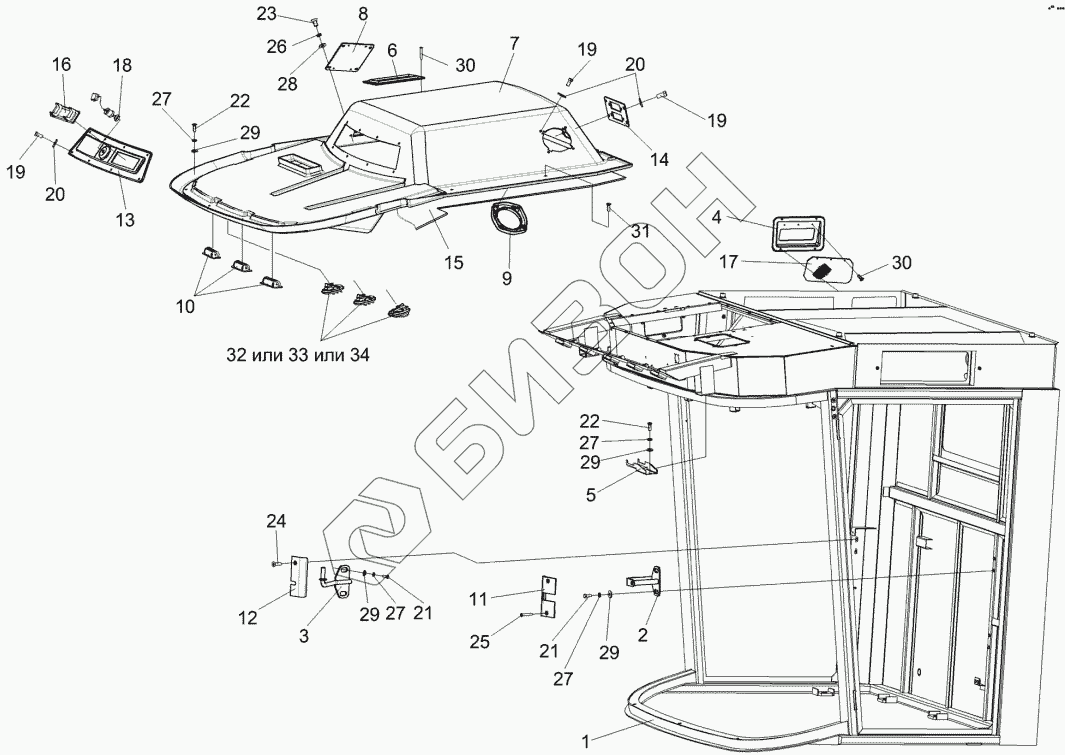

Графический каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Кабина КЗК-12-0200000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
21
21
22
22
23
24
25
26
27
27
27
27
28
29
29
29
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12-0120730 | КЗК-12-0120730 | Потолок |
Загрузка ...
|
|
| КЗК-12-0120000 | КЗК-12-0120000 | Кабина |
Загрузка ...
|
|
| 1 | КЗК-12-0120010 | Каркас |
Загрузка ...
|
|
| 2 | КЗК-12-0120320 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК-12-0120380 | Кронштейн |
Загрузка ...
|
|
| 4 | КЗК-12-0120400 | Клапан |
Загрузка ...
|
|
| 5 | КЗК-12-0120420 | Кронштейн |
Загрузка ...
|
|
| 6 | КЗК-12-0120440 | Фильтр |
Загрузка ...
|
|
| 7 | КЗК-12-0120740 | Облицовка потолка |
Загрузка ...
|
|
| 8 | КГС0120920 | Крышка |
Загрузка ...
|
|
| 9 | СЭУ0200670 | Крышка |
Загрузка ...
|
|
| 10 | СЭУ0200690 | Дефлектор |
Загрузка ...
|
|
| 11 | КЗК-12-0120008 | Крышка |
Загрузка ...
|
|
| 12 | КЗК-12-0120009 | Крышка |
Загрузка ...
|
|
| 13 | КЗК-12-0120011 | Панель |
Загрузка ...
|
|
| 14 | КЗК-12-0120019 | Панель |
Загрузка ...
|
|
| 15 | КЗК-12-0120043 | Настил |
Загрузка ...
|
|
| 16 | КЗК-12-0120045 | Крышка |
Загрузка ...
|
|
| 17 | КЗК-12-0120489 | Решетка |
Загрузка ...
|
|
| 18 | УЭС0200017А | Кнопка |
Загрузка ...
|
|
| 19 | 373762 | Винт 2-5х2х25-10620 |
Загрузка ...
|
|
| 20 | 6430-5325264 | Держатель |
Загрузка ...
|
|
| 21 | БолтМ8-6gх20-7796 | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 22 | БолтМ8-6gх25-7796 | Болт М8-6gх25-7796 |
Загрузка ...
|
|
| 23 | БолтМ6-6gх20-7798 | Болт М6-6gх20-7798 |
Загрузка ...
|
|
| 24 | ВинтВ2.М5-6gх30-17475 | Винт В2.М5-6gх30-17475 |
Загрузка ...
|
|
| 25 | ВинтВ2.М5-6gх40-17475 | Винт В2.М5-6gх40-17475 |
Загрузка ...
|
|
| 26 | Шайба6.65Г-6402 | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 27 | ШайбаА8.01-6958 | Шайба |
Загрузка ...
|
|
| 28 | ШайбаА6.01-6958 | Шайба |
Загрузка ...
|
|
| 29 | ШайбаА8.01-6958 | Шайба |
Загрузка ...
|
|
| 30 | 531035025 | Шуруп саморез 3,5х25 |
Загрузка ...
|
|
| 31 | Шуруп3,5х12 | Шуруп 3,5х12 |
Загрузка ...
|
|
| 32 | 35-3004 | Распределитель воздуха |
Загрузка ...
|
|
| 33 | Н14-001-329 | Распределитель воздуха |
Загрузка ...
|
|
| 34 | 06-240803-10 | Дефлектор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
