Графический каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Кронштейн КЗК-7-0119350А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21

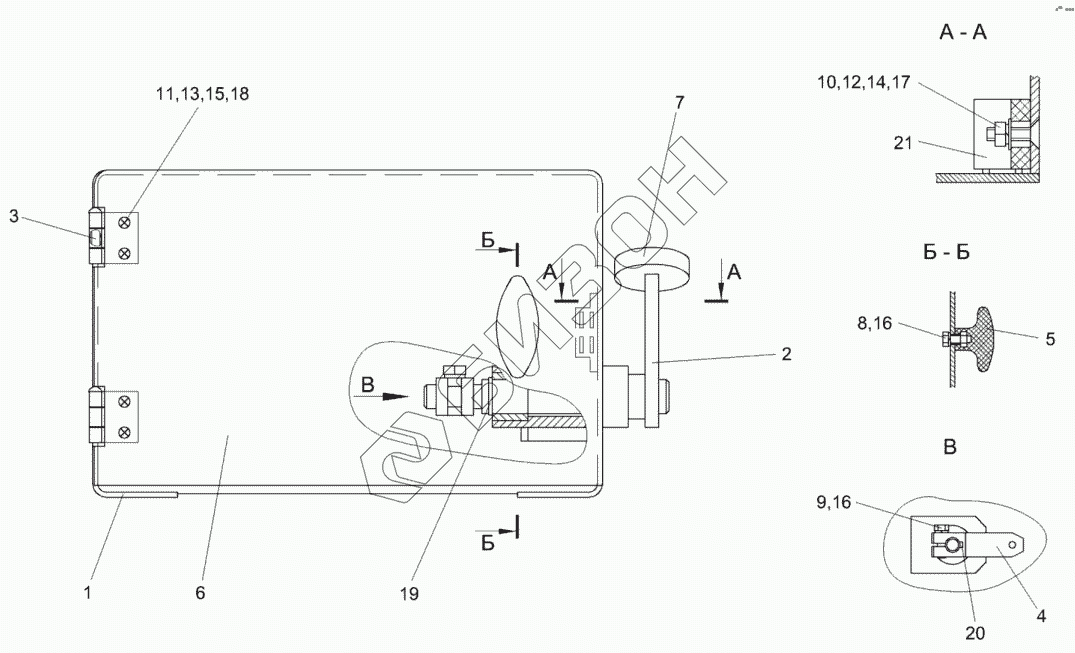

Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-7-0119350А КЗК-7-0119350А Кронштейн
Загрузка ...
1 КЗК-7-0119360А Кронштейн
Загрузка ...
2 КЗК-7-0119380А Педаль
Загрузка ...
3 КЗК-12-0119320 Петля
Загрузка ...
4 КЗК-10-0119490 Рычаг
Загрузка ...
5 УЭС0302310 Ручка
Загрузка ...
6 КЗК-12-0119419 Дверь
Загрузка ...
7 АМ01.14.001 Накладка педали
Загрузка ...
8 БолтМ8-6gх20-7796 Болт М8-6gх20-7796
Загрузка ...
9 БолтМ8-6gх25-7796 Болт М8-6gх25-7796
Загрузка ...
10 ВинтВ2.М3-6gх12-17475 Винт В2.М3-6gх12-17475
Загрузка ...
11 ВинтВ2.М5-6gх12-17475 Винт В2.М5-6gх12-17475
Загрузка ...
12 ГайкаМ36G-5927 Гайка М36G-5927
Загрузка ...
13 ГайкаМ5-6G-5927 Гайка М5-6G-5927
Загрузка ...
14 Шайба3.65Г-6402 Шайба 3.65Г-6402
Загрузка ...
15 Шайба6.65Г-6402 Шайба 6.65Г-6402
Загрузка ...
16 Шайба8.65Г-6402 Шайба 8.65Г-6402
Загрузка ...
17 ШайбаС.4.01-11371 Шайба С.4.01-11371
Загрузка ...
18 ШайбаС.5.01-11371 Шайба С.5.01-11371
Загрузка ...
19 В20-13942 Кольцо В20-13942
Загрузка ...
20 Шпонка5х5х16-23360 Шпонка 5х5х16-23360
Загрузка ...
21 ЗМ-01.000 Защелка магнитная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
