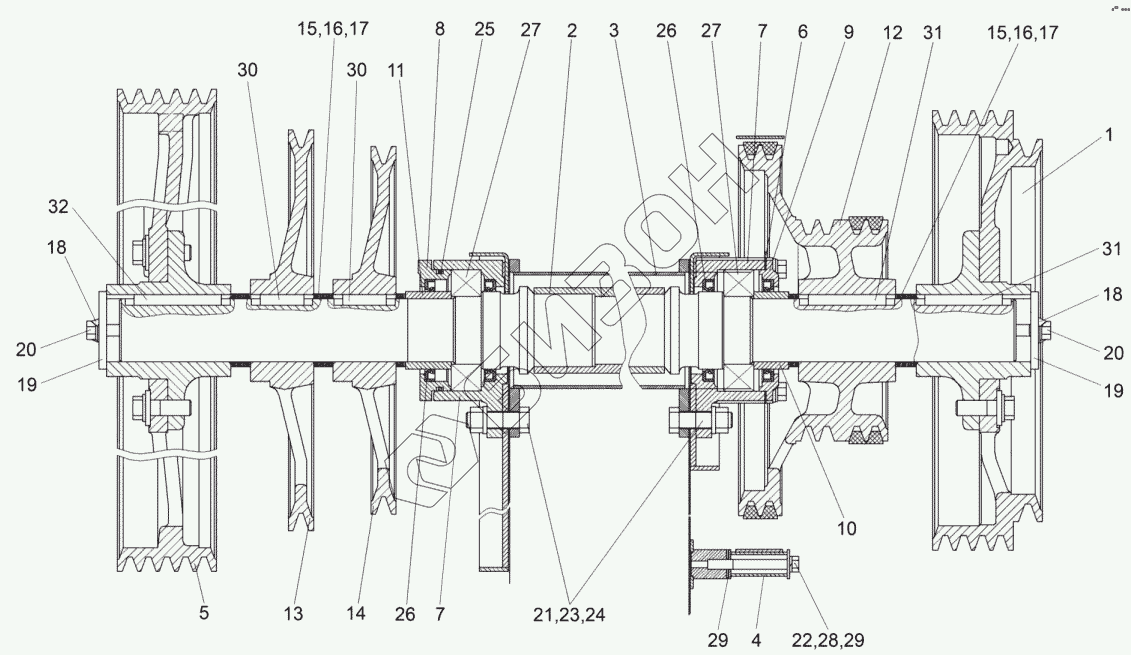

Графический каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Очистка (установка шкивов)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
25
26
26
27
27
28
29
29
30
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК-10-0202010-01 | Шкив |
Загрузка ...
|
|
| 2 | КЗК-10-0202530A | Вал |
Загрузка ...
|
|
| 3 | КЗК-10-0202540 | Труба распорная |
Загрузка ...
|
|
| 4 | КЗК0202970А | Кожух |
Загрузка ...
|
|
| 5 | КЗК-12-0202860А-01 | Шкив |
Загрузка ...
|
|
| 6 | КЗК-10-0202003 | Прокладка |
Загрузка ...
|
|
| 7 | КЗК-10-0202116 | Корпус |
Загрузка ...
|
|
| 8 | КЗК-10-0202121 | Крышка |
Загрузка ...
|
|
| 9 | КЗК-10-0202122 | Крышка |
Загрузка ...
|
|
| 10 | КЗК-10-0202852 | Втулка |
Загрузка ...
|
|
| 11 | КЗК-10-0202852-01 | Втулка |
Загрузка ...
|
|
| 12 | КЗК0202104Б-01 | Шкив |
Загрузка ...
|
|
| 13 | КЗК0202105А-02 | Шкив |
Загрузка ...
|
|
| 14 | КЗК0202105А-03 | Шкив |
Загрузка ...
|
|
| 15 | КЗК-10-0202428 | Шайба |
Загрузка ...
|
|
| 16 | КЗК-10-0202428-01 | Шайба |
Загрузка ...
|
|
| 17 | КЗК-10-0202428-02 | Шайба |
Загрузка ...
|
|
| 18 | КЗК0202485А | Шайба |
Загрузка ...
|
|
| 19 | КЗК0202653 | Шайба |
Загрузка ...
|
|
| 20 | КЗР0202608Б | Болт |
Загрузка ...
|
|
| 21 | КСН0100636-02 | Шайба |
Загрузка ...
|
|
| 22 | БолтМ10-6gх90-7796 | Болт М10-6gх90-7796 |
Загрузка ...
|
|
| 23 | БолтМ16х1,5-6gх55-7798 | Болт М16х1,5-6gх55-7798 |
Загрузка ...
|
|
| 24 | ГайкаM16x1,5-6G-5915 | Гайка M16x1,5-6G-5915 |
Загрузка ...
|
|
| 25 | 115-125-58-2-2-18829/9833 | Кольцо |
Загрузка ...
|
|
| 26 | Манжета1.2-80x105-1-8752 | Манжета 1.2-80x105-1-8752 |
Загрузка ...
|
|
| 27 | 3514Н-5721 | Подшипник |
Загрузка ...
|
|
| 28 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 29 | ШайбаА10.01-6958 | Шайба А10.01-6958 |
Загрузка ...
|
|
| 30 | Шпонка2-18x11x45-23360 | Шпонка 2-18x11x45-23360 |
Загрузка ...
|
|
| 31 | Шпонка2-18x11x80-23360 | Шпонка 2-18x11x80-23360 |
Загрузка ...
|
|
| 32 | Шпонка2-18x11x90-23360 | Шпонка 2-18x11x90-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
