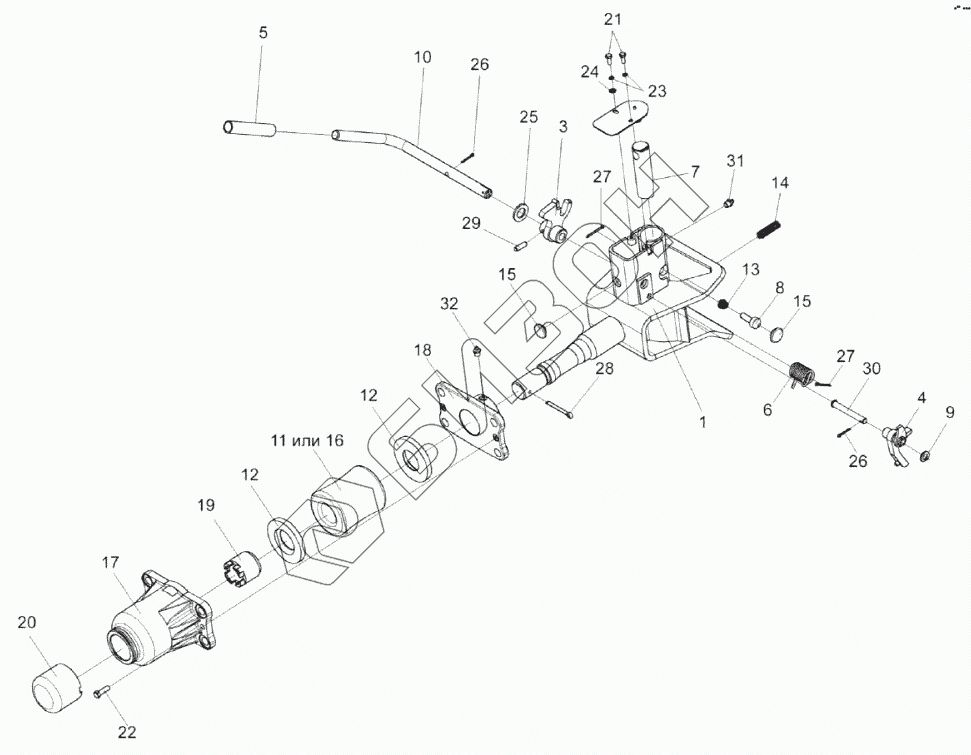

Графический каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Устройство тяговое КЗР 0232000
/110.gif)
1
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР0232010 | КЗР0232010 | Устройство тяговое |
Загрузка ...
|
|
| КЗР0232000 | КЗР0232000 | Устройство тяговое |
Загрузка ...
|
|
| 1 | КЗР0232020 | Корпус |
Загрузка ...
|
|
| 2 | КЗР0232030 | Крышка |
Загрузка ...
|
|
| 3 | КЗР0232040 | Рычаг |
Загрузка ...
|
|
| 4 | КЗР0232050 | Скоба |
Загрузка ...
|
|
| 5 | Трубка305ТВ-40 | Трубка 305 ТВ-40 |
Загрузка ...
|
|
| 6 | КЗР0201638А | Пружина |
Загрузка ...
|
|
| 7 | КЗР0201696 | Штырь |
Загрузка ...
|
|
| 8 | КЗР0201697Б | Фиксатор |
Загрузка ...
|
|
| 9 | КЗР0232412 | Шайба |
Загрузка ...
|
|
| 10 | КЗР0232060 | Рукоятка |
Загрузка ...
|
|
| 10 | КЗР0232606 | Рукоятка |
Загрузка ...
|
|
| 11 | КИС0122001 | Буфер резиновый |
Загрузка ...
|
|
| 12 | КИС0122403 | Шайба упорная |
Загрузка ...
|
|
| 13 | УЭС0122603 | Пружина |
Загрузка ...
|
|
| 14 | УЭС0122605 | Пружина |
Загрузка ...
|
|
| 15 | 012-7884-4841-01 | Заглушка |
Загрузка ...
|
|
| 16 | 52-2805025 | Буфер резиновый буксирного прибора |
Загрузка ...
|
|
| 17 | 52-2805031 | Корпус буксирного прибора |
Загрузка ...
|
|
| 18 | 52-2805035-А | Кронштейн корпуса буксирного прибора |
Загрузка ...
|
|
| 19 | 52-2805039-А | Гайка упорная буксирного прибора |
Загрузка ...
|
|
| 20 | 52-2805050 | Колпак корпуса буксирного прибора |
Загрузка ...
|
|
| 21 | БолтМ6-6ех16-7798 | Болт М6-6ех16-7798 |
Загрузка ...
|
|
| 22 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 23 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 24 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 25 | ШайбаС.18.01-11371 | Шайба С.18.01-11371 |
Загрузка ...
|
|
| 26 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 27 | Шплинт3,2х32-397 | Шплинт 3,2х32-397 |
Загрузка ...
|
|
| 28 | Шплинт6,3х50-397 | Шплинт 6,3х50-397 |
Загрузка ...
|
|
| 29 | Штифт8х26-3128 | Штифт 8х26-3128 |
Загрузка ...
|
|
| 30 | 6-10b12х80-9650 | Ось 6-10 b12х80-9650 |
Загрузка ...
|
|
| 31 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 32 | 1.3-19853 | Масленка 1.3-19853 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
