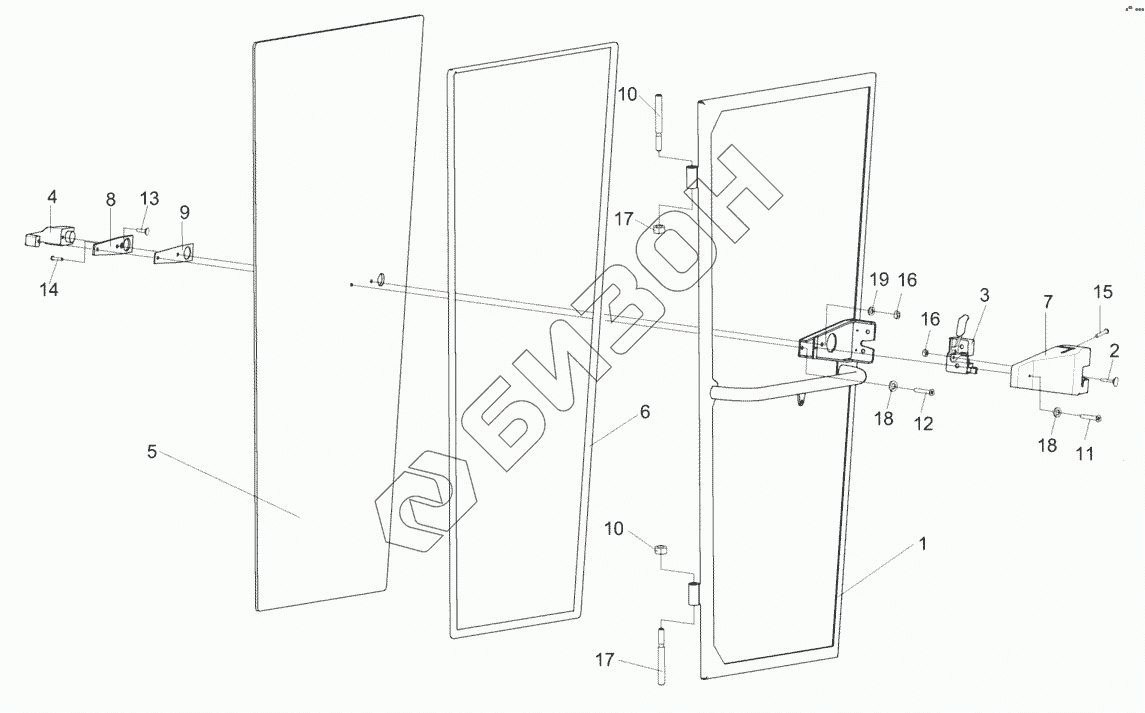

Графический каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Дверь КЗК-10-0200140

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
17
18
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-10-0200150 КЗК-10-0200150 Дверь
Загрузка ...
КЗК-10-0200140 КЗК-10-0200140 Дверь
Загрузка ...
1 КЗК-10-0200160 Каркас
Загрузка ...
2 СЭУ0200840 Упор
Загрузка ...
3 80-6105050 Замок
Загрузка ...
4 80-6105300А1 Ручка
Загрузка ...
5 КЗК-12-0120003 Стекло
Загрузка ...
6 СЭУ0200021 Подкладка
Загрузка ...
7 СЭУ0200041 Крышка
Загрузка ...
8 СЭУ0200072 Прокладка
Загрузка ...
9 СЭУ0200497 Пластина
Загрузка ...
10 СЭУ0200618 Ось
Загрузка ...
11 ВинтВ.М4-6eх8-17473 Винт В.М4-6eх8-17473
Загрузка ...
12 ВинтВ.М6-6eх30-17473 Винт В.М6-6eх30-17473
Загрузка ...
13 ВинтВ2.М6-6eх12-17475 Винт В2.М6-6eх12-17475
Загрузка ...
14 ВинтВ2.М6-6eх25-17475 Винт В2.М6-6eх25-17475
Загрузка ...
15 ВинтВ2.М8-6eх16-17475 Винт В2.М8-6eх16-17475
Загрузка ...
16 ГайкаМ6-6G-5915 Гайка М6-6G-5915
Загрузка ...
17 ГайкаМ12-6G-5915 Гайка М12-6G-5915
Загрузка ...
18 ШайбаС.4.01-11371 Шайба С.4.01-11371
Загрузка ...
19 ШайбаС.6.01-11371 Шайба С.6.01-11371
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
