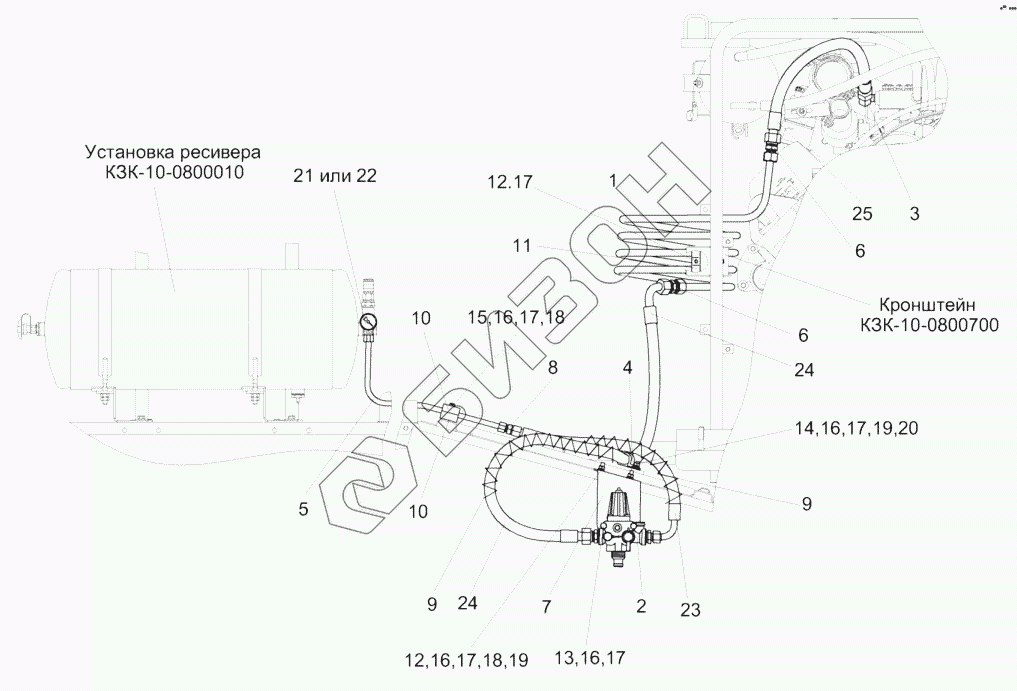

Графический каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Пневмосистема КЗК-10-0800000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
8
9
9
10
10
11
12
12
13
14
15
16
16
16
16
17
17
17
17
17
18
18
19
19
20
21
22
23
24
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-10-0800000 КЗК-10-0800000 Пневмосистема
Загрузка ...
1 КЗК-10-0800080 Трубопровод
Загрузка ...
2 КЗК-10-0800190 Регулятор давления
Загрузка ...
3 КЗК-10-0800310 Угольник
Загрузка ...
4 КГС0115770-03 Хомут
Загрузка ...
5 КЗК-12-0800160 Трубопровод
Загрузка ...
6 КВС-5-0800604 Штуцер
Загрузка ...
7 КЗК-12-0800411 Кронштейн
Загрузка ...
8 КЗК-12-0800603 Штуцер
Загрузка ...
9 ОПЛ0600016-08 Оплетка
Загрузка ...
10 УЭС0602012А Брус
Загрузка ...
11 УЭС-16-0800403 Скоба
Загрузка ...
12 БолтМ8-6eх30-7796 Болт М8-6eх30-7796
Загрузка ...
13 БолтМ8-6eх80-7796 Болт М8-6eх80-7796
Загрузка ...
14 БолтМ8-6eх20-7802 Болт М8-6eх20-7802
Загрузка ...
15 БолтМ8-6eх35-7802 Болт М8-6eх35-7802
Загрузка ...
16 ГайкаМ8-6G-5915 Гайка М8-6G-5915
Загрузка ...
17 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
18 ШайбаА8.01-6958 Шайба
Загрузка ...
19 ШайбаС.8.01-11371 Шайба С.8.01-11371
Загрузка ...
20 ШайбаС.10.01-11371 Шайба С.10.01-11371
Загрузка ...
21 МО43-Р12 Манометр
Загрузка ...
22 МА-40-10-1,8-DB Манометр
Загрузка ...
23 РВД12-2SN-M20x1,5-600-600-00-900 Рукав высокого давления
Загрузка ...
24 РВД16-2SС-M26x1,5-240-1300-00-900 Рукав высокого давления
Загрузка ...
25 РВД16-PTFE-M26x1,5-140-600 Рукав высокого давления
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
