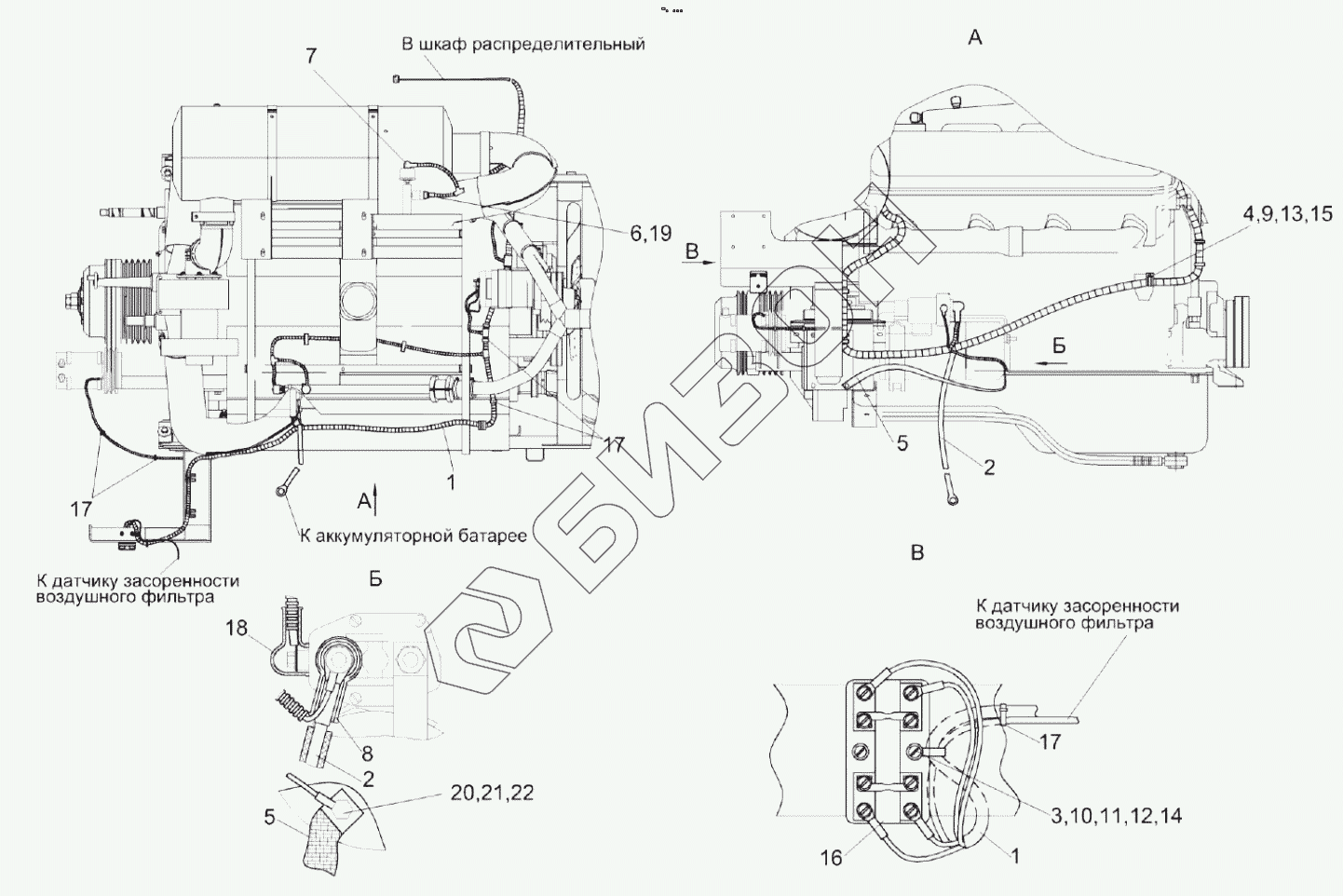

Графический каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Электрооборудование двигателя
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-10-2-0106000 | КЗК-10-2-0106000 | Установка двигателя |
Загрузка ...
|
|
| 1 | КЗК-10-2-0700270А | Жгут моторной установки |
Загрузка ...
|
|
| 2 | КЗК-12-0705570Б | Жгут стартера |
Загрузка ...
|
|
| 3 | КЗР 0700800-02 | Хомут |
Загрузка ...
|
|
| 4 | КГС 0115770-03 | Хомут |
Загрузка ...
|
|
| 5 | УЭС 0700960 | Провод МАССЫ |
Загрузка ...
|
|
| 6 | КИС 0140045А | Колпачок |
Загрузка ...
|
|
| 7 | КИС 0140046 | Колпачок |
Загрузка ...
|
|
| 8 | КИС 0140047 | Колпачок |
Загрузка ...
|
|
| 9 | Болт М8-6ех12-7796 | Болт М8-6ех12-7796 |
Загрузка ...
|
|
| 10 | Винт В.М5-6ех20-17473 | Винт |
Загрузка ...
|
|
| 11 | Гайка М5-6G-5927 | Гайка М5-6G-5927 |
Загрузка ...
|
|
| 12 | Шайба 5Т 65Г-6402 | Шайба 5Т 65Г-6402 |
Загрузка ...
|
|
| 13 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 14 | Шайба С.5.01-11371 | Шайба С.5.01-11371 |
Загрузка ...
|
|
| 15 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 16 | 11.3722 | Блок предохранителей |
Загрузка ...
|
|
| 17 | Лента стяжная зубчатая | Лента стяжная зубчатая |
Загрузка ...
|
|
| 18 | 54.24.445Б | Колпачок |
Загрузка ...
|
|
| 19 | Е-PIB-19 (0,34) м | Пленка |
Загрузка ...
|
|
| 20 | Болт М10-6ех16-7796 | Болт М10-6ех16-7796 |
Загрузка ...
|
|
| 21 | Шайба 10 65Г-6402 | Шайба |
Загрузка ...
|
|
| 22 | Шайба С.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
