Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1. Соломоизмельчитель КЗК-10-0290000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6

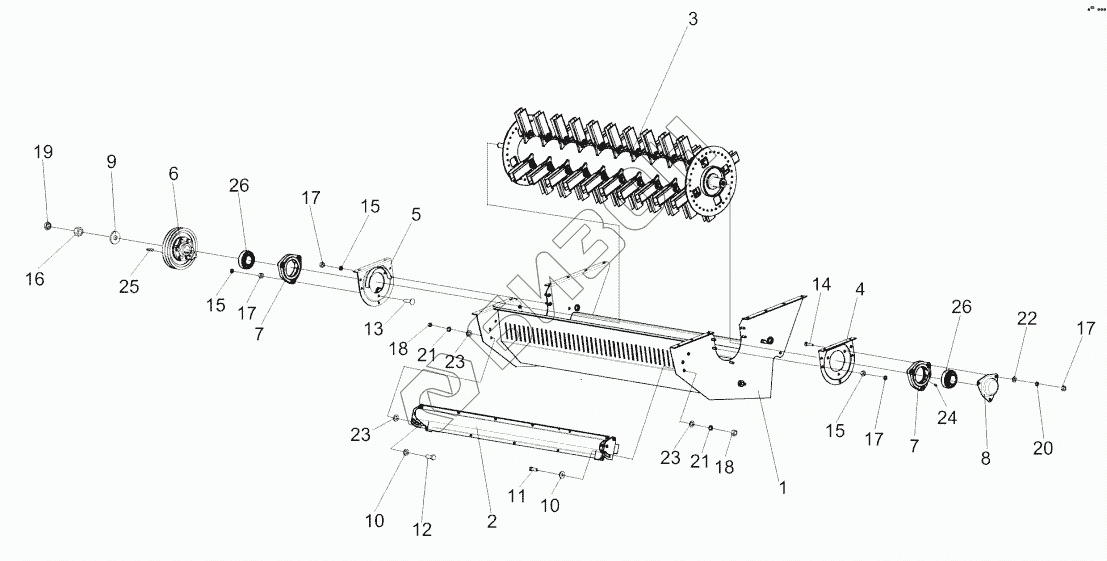

КЗК-10-0290000А
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
15
15
16
17
17
17
17
18
18
19
20
21
21
22
23
23
23
24
25
26
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-10-0290000А КЗК-10-0290000А Соломоизмельчитель
Загрузка ...
1 КЗК-10-0290010Б Корпус измельчителя
Загрузка ...
2 КЗК-10-0290030А Опора ножевая
Загрузка ...
3 КЗК-10-0290140А Ротор измельчителя
Загрузка ...
4 КЗК-10-0290250А Опора ротора
Загрузка ...
5 КЗК-10-0290250А-01 Опора ротора
Загрузка ...
6 КЗК-12-0290090А Шкив
Загрузка ...
7 КЗК-10-0290105 Корпус подшипника
Загрузка ...
8 КЗК-10-0290466А Крышка
Загрузка ...
9 КЗК0105403 Шайба
Загрузка ...
10 КЗР0202682 Шайба
Загрузка ...
11 БолтМ12-6gх30-7796 Болт М12-6gх30-7796
Загрузка ...
12 БолтМ12-6gх35-7796 Болт М12-6gх35-7796
Загрузка ...
13 БолтМ10-6gх40-7802 Болт М10-6gх40-7802
Загрузка ...
14 БолтМ10-6gх50-7802 Болт М10-6gх50-7802
Загрузка ...
15 ГайкаМ10-6G-2526 Гайка М10-6G-2526
Загрузка ...
16 ГайкаМ24х2-6G-2526 Гайка М24х2-6G-2526
Загрузка ...
17 ГайкаМ10-6G-5915 Гайка М10-6G-5915
Загрузка ...
18 ГайкаМ12-6G-5915 Гайка М12-6G-5915
Загрузка ...
19 ГайкаМ24х2-6G-5915 Гайка М24х2-6G-5915
Загрузка ...
20 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
Загрузка ...
21 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
Загрузка ...
22 ШайбаC.10.01-11371 Шайба C.10.01-11371
Загрузка ...
23 ШайбаC.12.01-11371 Шайба C.12.01-11371
Загрузка ...
24 1.2-19853 Масленка
Загрузка ...
25 Шпонка2-12х8х45-23360 Шпонка 2-12х8х45-23360
Загрузка ...
26 680210А2НК7С27 Подшипник
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
