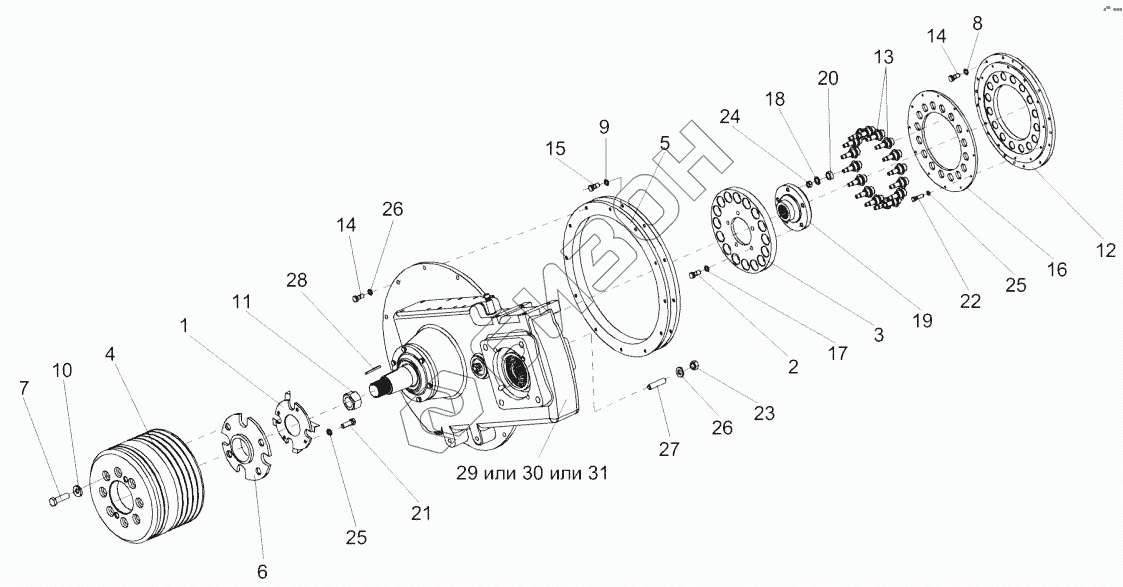

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 2. Установка главного привода

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
КЗК-12-3-0106030-01
КЗК-12-3-0106030
КЗК-12-3-0106030-02
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-12-3-0106030-01 КЗК-12-3-0106030-01 Установка главного привода
Загрузка ...
КЗК-12-3-0106030 КЗК-12-3-0106030 Установка главного привода
Загрузка ...
КЗК-12-3-0106030-02 КЗК-12-3-0106030-02 Установка главного привода
Загрузка ...
1 КЗК-12-3-0106480 Вентилятор
Загрузка ...
2 14-0150 Шайба
Загрузка ...
3 КЗК-12-3-0106050 Диск ведомый
Загрузка ...
3 КЗК-12-3-0106102 Диск ведомый
Загрузка ...
4 КЗК-12-3-0106103 Шкив
Загрузка ...
5 КЗК-12-3-0106204 Проставка
Загрузка ...
6 КЗК-12-3-0106603 Ступица шкива
Загрузка ...
7 КЗК-12-3-0106604 Болт
Загрузка ...
8 КСН0100665-01 Шайба
Загрузка ...
9 УЭС0100607 Шайба
Загрузка ...
10 УЭС0108415 Шайба
Загрузка ...
11 УЭС0108611 Гайка
Загрузка ...
12 УЭС-6-0400040 Проставка
Загрузка ...
12 УЭС-6-0400101 Проставка
Загрузка ...
13 УЭС-6-0400601 Палец
Загрузка ...
14 УЭС-6-0400602-01 Болт
Загрузка ...
15 УЭС-6-0400618 Болт
Загрузка ...
16 УЭС-7-0400401А Диск
Загрузка ...
17 31-0414 Болт крепления маховика
Загрузка ...
18 31.01-2165 Шайба
Загрузка ...
19 3101-2196 Втулка шлицевая
Загрузка ...
20 31.01.2199 Амортизатор 31.01-2199
Загрузка ...
21 БолтМ8-6gх20-7796 Болт М8-6gх20-7796
Загрузка ...
22 БолтМ8-6gх30-7796 Болт М8-6gх30-7796
Загрузка ...
23 ГайкаM10-6G-5915 Гайка M10-6G-5915
Загрузка ...
24 ГайкаM14-6G-2526 Гайка M14-6G-2526
Загрузка ...
25 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
26 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
Загрузка ...
27 Шпилька2М10-6gх35-22038 Шпилька 2 М10-6gх35-22038
Загрузка ...
28 Шпонка2-8х7х32-23360 Шпонка 2-8х7х32-23360
Загрузка ...
29 S8118124003 Редуктор S8118124003
Загрузка ...
30 КЗК-12-0114000 Мультипликатор
Загрузка ...
31 КЗК-12-0114000-01 Мультипликатор
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
