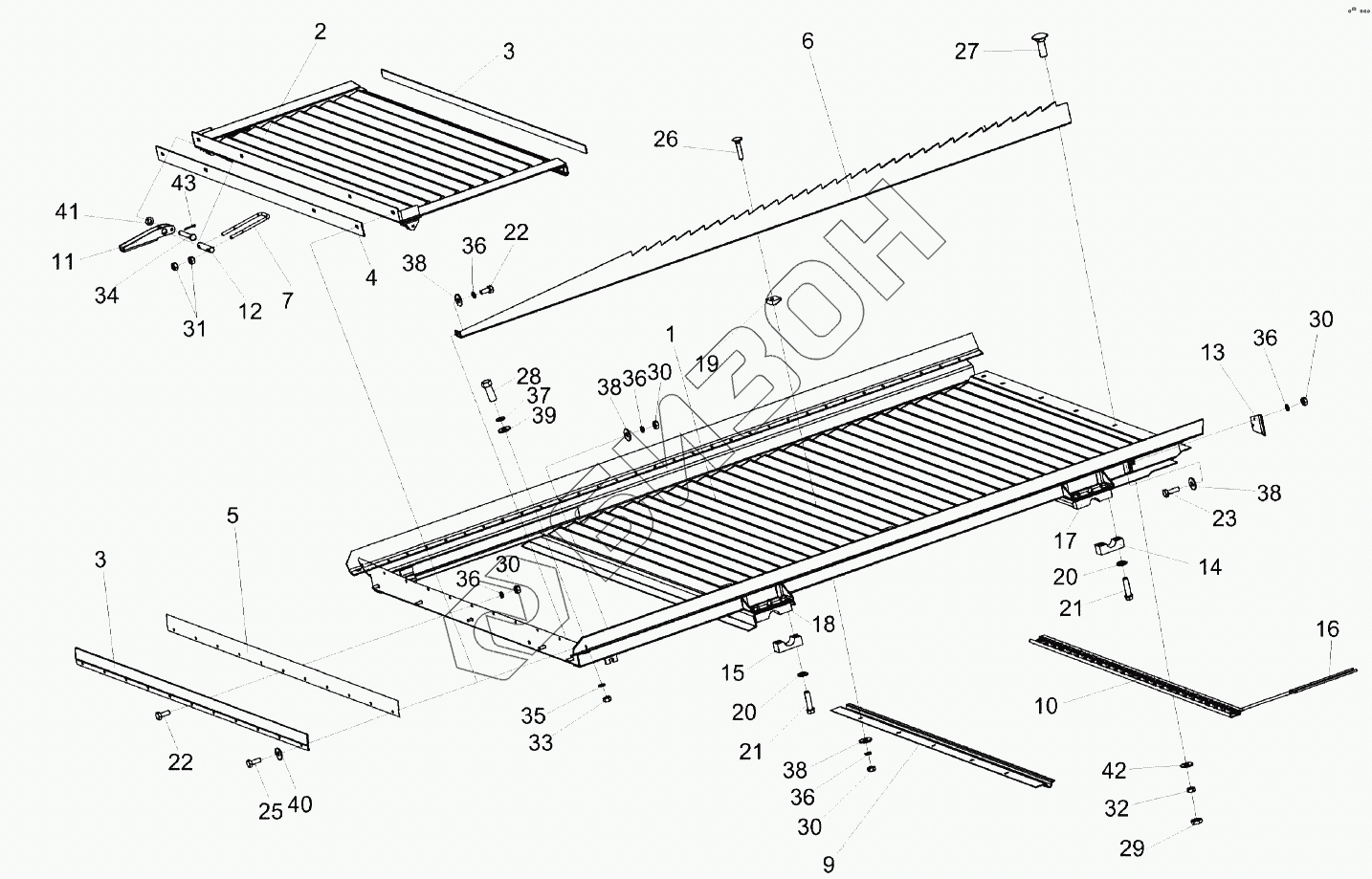

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Доска стрясная КЗК-12-0280200
1
2
3
3
4
5
6
6
6
6
6
7
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
25
26
27
28
29
30
30
30
30
31
32
33
34
35
36
36
36
36
36
37
38
38
38
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-10-0280030 | КЗК-10-0280030 | Решетка пальцевая |
Загрузка ...
|
|
| КЗК-12-0280200 | КЗК-12-0280200 | Доска стрясная |
Загрузка ...
|
|
| 1 | КЗК-12-0280210 | Рама |
Загрузка ...
|
|
| 2 | КЗК-12-0280220 | Поддон |
Загрузка ...
|
|
| 3 | КЗК-12-0280002Б | Уплотнение |
Загрузка ...
|
|
| 4 | КЗК-12-0280011 | Уплотнение |
Загрузка ...
|
|
| 5 | КЗК-12-0280401 | Прижим |
Загрузка ...
|
|
| 6 | КЗК-12-0280488 | Гребень |
Загрузка ...
|
|
| 6 | КЗК-12-0280488-01 | Гребень |
Загрузка ...
|
|
| 6 | КЗК-12-0280488-02 | Гребень |
Загрузка ...
|
|
| 7 | КЗК-12-0280606 | Скоба |
Загрузка ...
|
|
| 8 | КЗК-10-0280001 | Прокладка |
Загрузка ...
|
|
| 9 | КЗК-10-0280403 | Жесткость |
Загрузка ...
|
|
| 10 | КЗК-10-0280413 | Обойма |
Загрузка ...
|
|
| 11 | КЗК0280418Б | Рукоятка |
Загрузка ...
|
|
| 12 | КЗК0280605А | Ось |
Загрузка ...
|
|
| 13 | КЗР0280004А | Экран |
Загрузка ...
|
|
| 14 | КЗР0280609А | Крышка |
Загрузка ...
|
|
| 15 | КЗР0280609А-01 | Крышка |
Загрузка ...
|
|
| 16 | КЗР0280603 | Палец |
Загрузка ...
|
|
| 17 | КЗР0280608А-02 | Корпус |
Загрузка ...
|
|
| 18 | КЗР0280608А-03 | Корпус |
Загрузка ...
|
|
| 19 | КЗР0280901 | Клин |
Загрузка ...
|
|
| 20 | КСН0101621-01 | Шайба |
Загрузка ...
|
|
| 21 | УЭС0100603А-05 | Болт |
Загрузка ...
|
|
| 22 | БолтМ6-6ех12-7798 | Болт М6-6ех12-7798 |
Загрузка ...
|
|
| 23 | БолтМ6-6ех16-7798 | Болт М6-6ех16-7798 |
Загрузка ...
|
|
| 24 | БолтМ6-6ех20-7798 | Болт М6-6ех20-7798 |
Загрузка ...
|
|
| 25 | БолтМ6-6ех25-7798 | Болт М6-6ех25-7798 |
Загрузка ...
|
|
| 26 | БолтМ6-6ех30-7802 | Болт М6-6ех30-7802 |
Загрузка ...
|
|
| 27 | БолтМ10-6ех30-7802 | Болт М10-6ех30-7802 |
Загрузка ...
|
|
| 28 | ВинтВ.М5-6ех20-17473 | Винт В.М5-6ех20-17473 |
Загрузка ...
|
|
| 29 | ГайкаМ10-6G-2526 | Гайка М10-6G-2526 |
Загрузка ...
|
|
| 30 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 31 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 32 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 33 | ГайкаМ5-6G-5927 | Гайка М5-6G-5927 |
Загрузка ...
|
|
| 34 | Ось6-6b12х40-9650 | Ось 6-6 b12х40-9650 |
Загрузка ...
|
|
| 35 | Шайба5Т.65Г-6402 | Шайба 5Т.65Г-6402 |
Загрузка ...
|
|
| 36 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 37 | ШайбаС5.01-6958 | Шайба С 5.01-6958 |
Загрузка ...
|
|
| 38 | ШайбаС.6.01-6958 | Шайба С.6.01-6958 |
Загрузка ...
|
|
| 39 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 40 | ШайбаС10.01-6958 | Шайба С10.01-6958 |
Загрузка ...
|
|
| 41 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 42 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 43 | Шплинт1,6х12-397 | Шплинт 1,6х12-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
