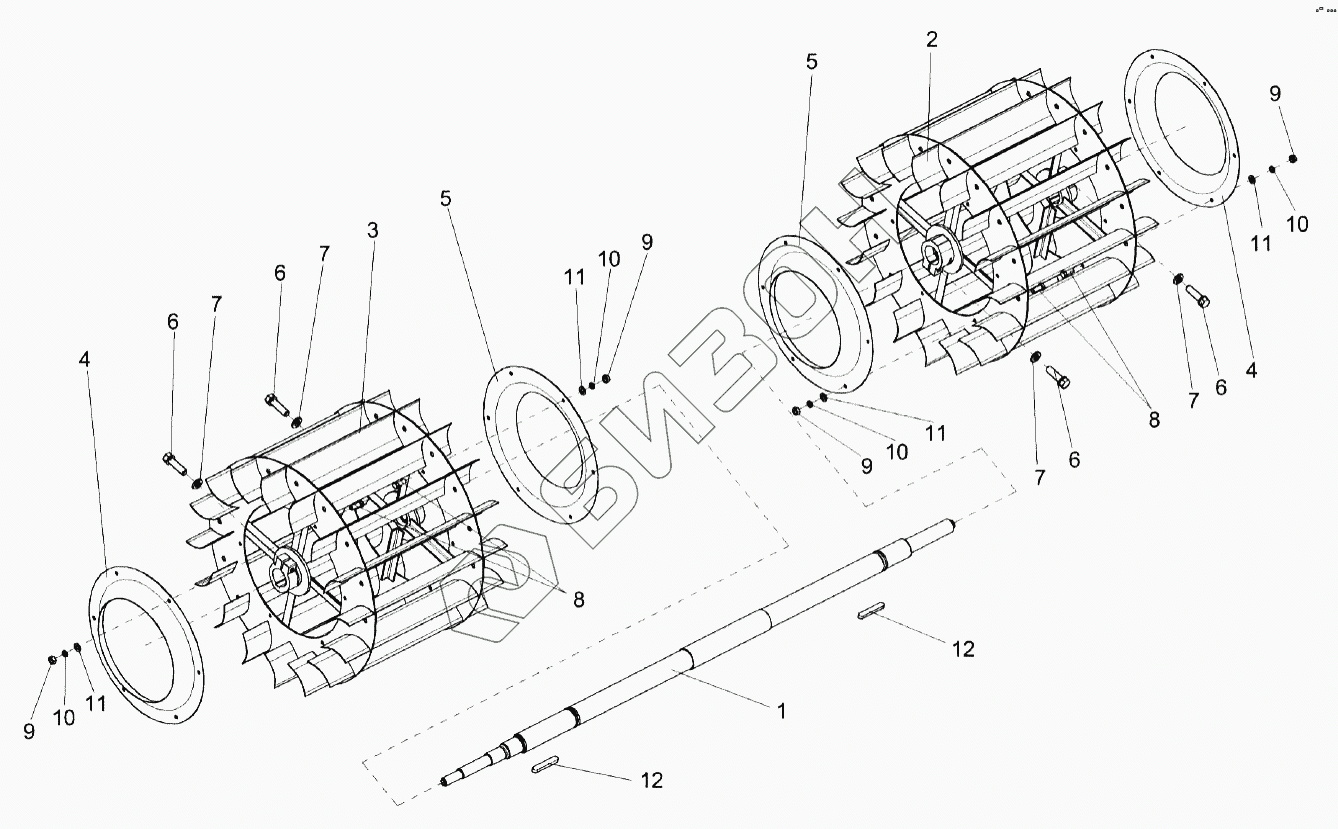

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Крылач КЗК-10-0217020А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-10-0217020А КЗК-10-0217020А Крылач
Загрузка ...
1 КЗК-10-0217060А Вал
Загрузка ...
2 КЗР0217030А Катушка
Загрузка ...
3 КЗР0217030А-01 Катушка
Загрузка ...
4 КЗР0217404Б Дроссель
Загрузка ...
5 КЗР0217404Б-01 Дроссель
Загрузка ...
6 КЗР0202608Б Болт
Загрузка ...
7 УЭС0100607 Шайба
Загрузка ...
8 БолтМ8-6ех20-7796 Болт М8-6ех20-7796
Загрузка ...
9 ГайкаМ8-6G-5915 Гайка М8-6G-5915
Загрузка ...
10 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
11 ШайбаС.8.01-11371 Шайба С.8.01-11371
Загрузка ...
12 Шпонка16х10х70-23360 Шпонка 16х10х70-23360
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
