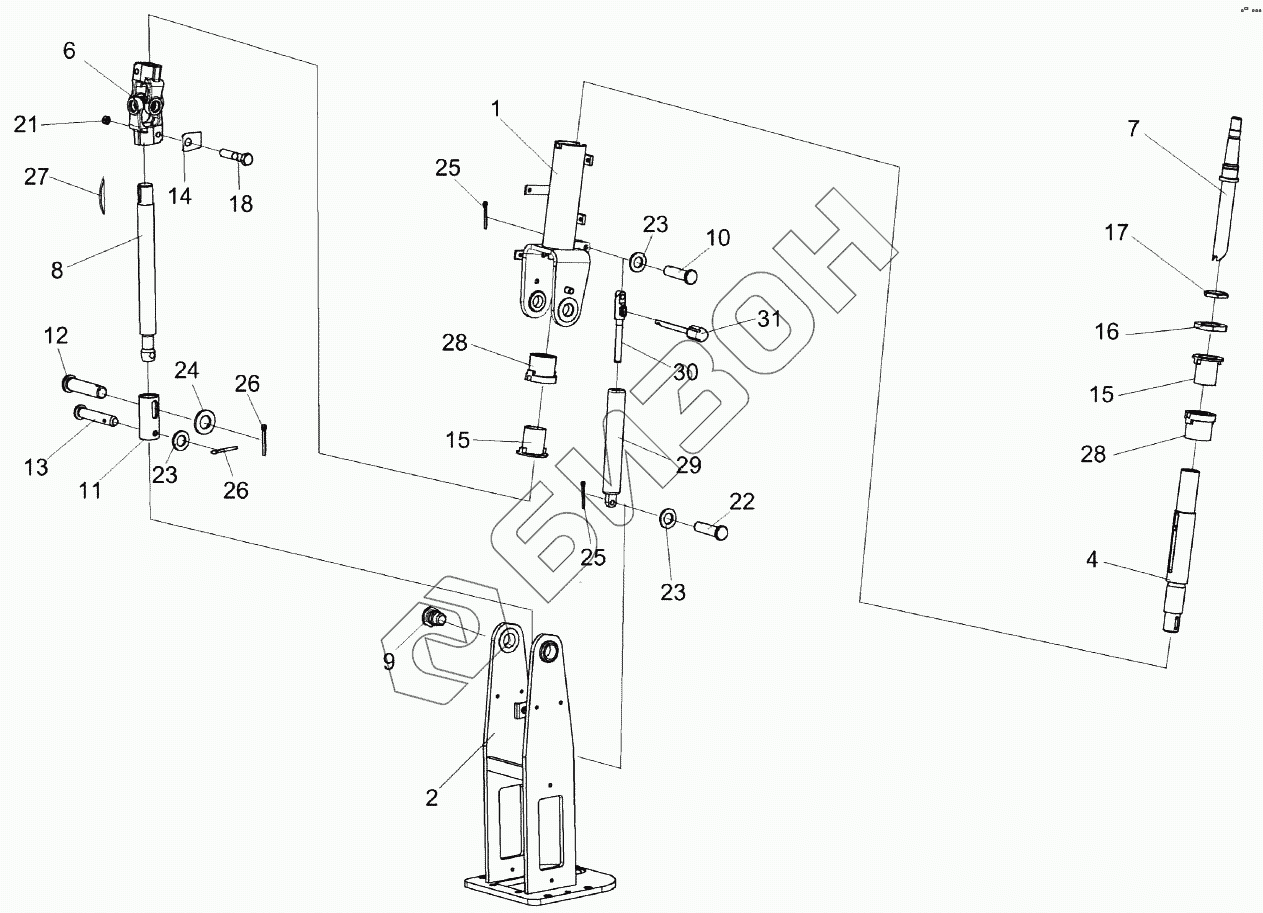

Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-12А-1-0119240 КЗК-12А-1-0119240 Привод
Загрузка ...
1 КЗК-12А-1-0119260 Вилка рулевого управления
Загрузка ...
2 КЗК-12А-1-0119270 Основание
Загрузка ...
3 КЗК-12А-1-0119280 Опора
Загрузка ...
4 КВК0129790 Вал промежуточный
Загрузка ...
5 КЗК-10-0602090 Насос-дозатор
Загрузка ...
6 50-3401060 Кардан
Загрузка ...
7 КЗК-12А-1-0119602 Вал рулевой
Загрузка ...
8 КЗК-12А-1-0119604 Вал
Загрузка ...
9 КЗК-12А-1-0119621 Ось
Загрузка ...
10 КВК0129604 Ось
Загрузка ...
11 КЗС0119639 Втулка
Загрузка ...
12 КЗС0119641 Ось
Загрузка ...
13 КИС0144608 Ось
Загрузка ...
14 50-3401092 Шайба
Загрузка ...
15 70-3401076 Втулка
Загрузка ...
16 70-3401078 Гайка
Загрузка ...
17 70-3401079 Контргайка
Загрузка ...
18 БолтМ8-6eх40-7796 Болт М8-6eх40-7796
Загрузка ...
19 ВинтМ8-6eх20-11738 Винт М8-6eх20-11738
Загрузка ...
20 ВинтМ10-6eх25-11738 Винт М10-6eх25-11738
Загрузка ...
21 ГайкаМ8-6G-5915 Гайка М8-6G-5915
Загрузка ...
22 Ось6-8b12х25-9650 Ось 6-8b12х25-9650
Загрузка ...
23 ШайбаC.8.01-11371 Шайба C.8.01-11371
Загрузка ...
24 ШайбаC.10.01-11371 Шайба C.10.01-11371
Загрузка ...
25 Шплинт2х16-397 Шплинт 2х16-397
Загрузка ...
26 Шплинт2,5х20-397 Шплинт 2,5х20-397
Загрузка ...
27 Шпонка5х9-24071 Шпонка 5х9-24071
Загрузка ...
28 70-3401077-Б Амортизатор
Загрузка ...
29 BLOC-O-LIFT5219HC Пружина газовая
Загрузка ...
30 130850 Наконечник
Загрузка ...
31 132543 Рукоятка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
