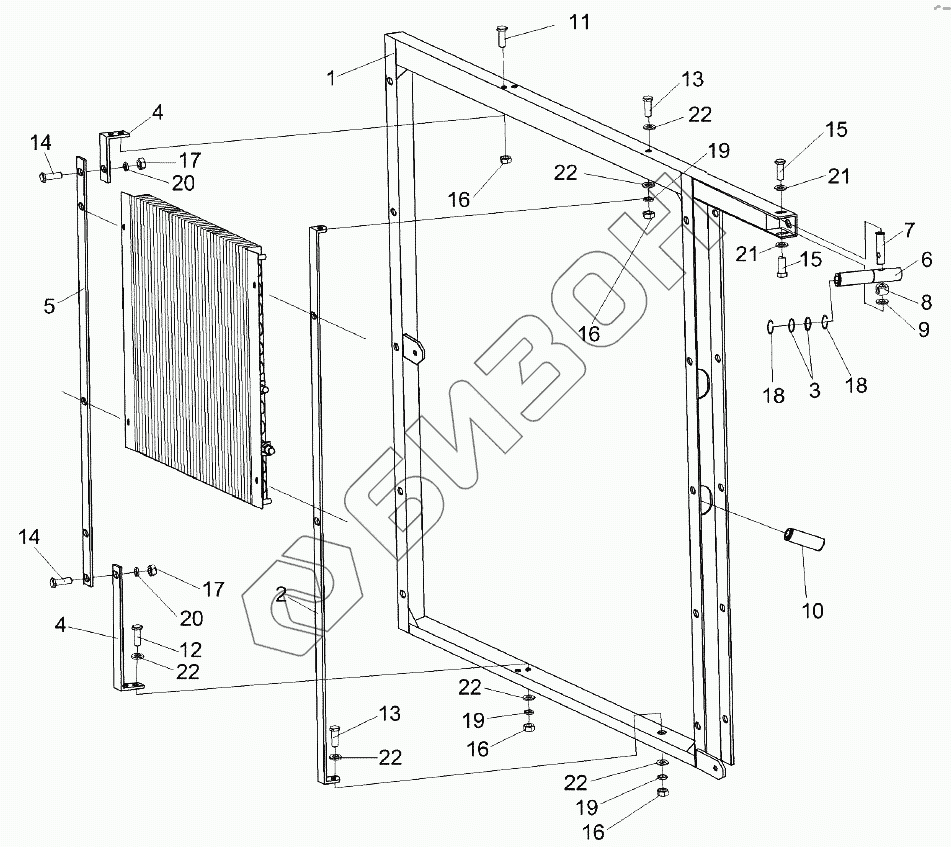

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Рама КЗК-12-3-0112080

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
16
16
17
17
18
18
19
19
19
20
20
21
21
22
22
22
22
22
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-12-3-0112080 КЗК-12-3-0112080 Рама
Загрузка ...
1 КЗК-12-3-0112030 Рама
Загрузка ...
2 КЗК-12-3-0112424 Кронштейн
Загрузка ...
3 КЗК-12-3-0112426 Шайба
Загрузка ...
4 КЗК-12-3-0112433 Кронштейн
Загрузка ...
5 КЗК-12-3-0112437 Уголок
Загрузка ...
6 КЗК-12-3-0112602А Ось
Загрузка ...
7 КЗК-12-3-0112603А Ось
Загрузка ...
8 КЗК-12-3-0112802 Втулка
Загрузка ...
9 КЗК-10-0112462 Шайба
Загрузка ...
10 КГС0120032-01 Втулка
Загрузка ...
11 БолтМ8-6ех16-7796 Болт М8-6ех16-7796
Загрузка ...
12 БолтМ8-6ех20-7796 Болт М8-6ех20-7796
Загрузка ...
13 БолтМ8-6ех55-7796 Болт М8-6ех55-7796
Загрузка ...
14 БолтМ10-6ех20-7796 Болт М10-6ех20-7796
Загрузка ...
15 БолтМ12-6ех25-7796 Болт
Загрузка ...
16 ГайкаМ8-6G-5915 Гайка М8-6G-5915
Загрузка ...
17 ГайкаМ10-6G-5915 Гайка М10-6G-5915
Загрузка ...
18 КольцоВ35-13942 Кольцо В35-13942
Загрузка ...
19 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
20 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
Загрузка ...
21 ШайбаА12.01-6958 Шайба А12.01-6958
Загрузка ...
22 ШайбаС.8.05-11371 Шайба С.8.05-11371
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
