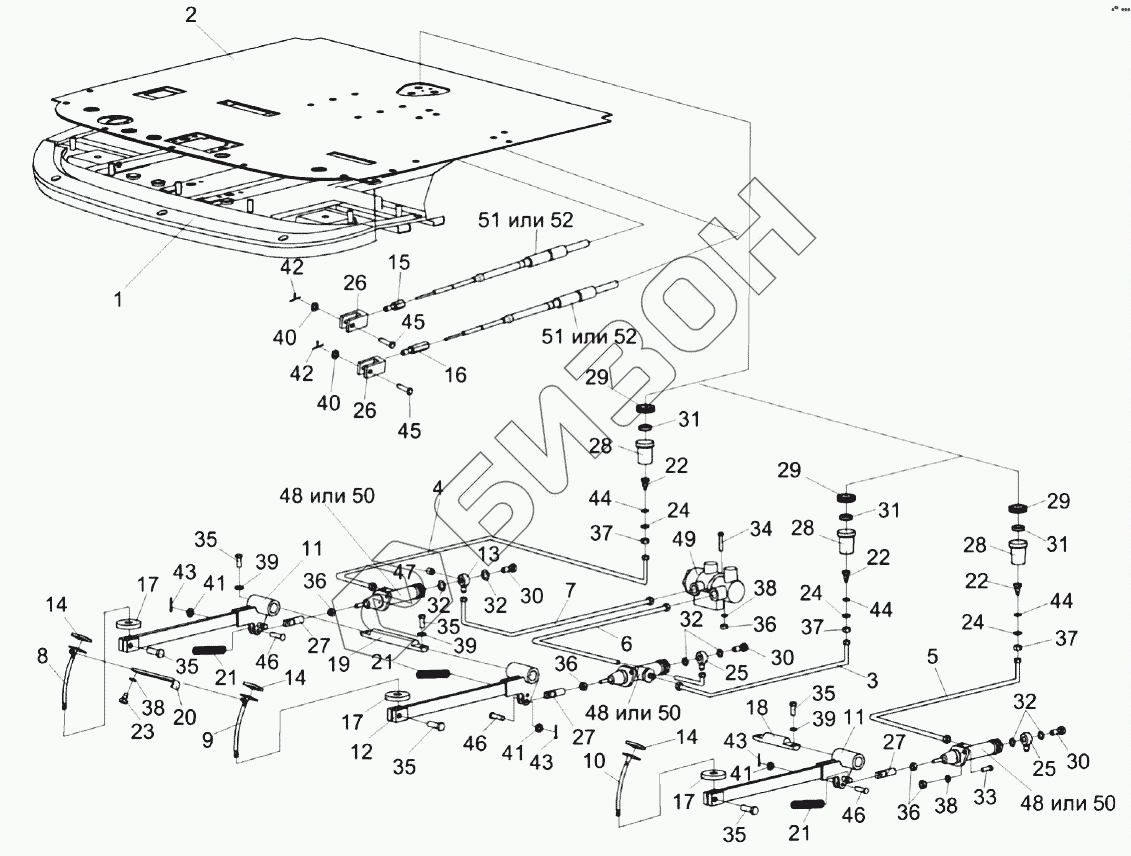

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Рычаги и трубопроводы площадки управления
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
14
15
16
17
17
17
18
19
20
21
21
21
22
22
22
23
24
24
24
25
25
26
26
27
27
27
28
28
28
29
29
29
30
30
30
31
31
31
32
32
32
32
33
34
35
35
35
35
35
35
36
36
36
36
37
37
37
38
38
38
39
39
39
40
40
41
41
41
42
42
43
43
43
44
44
44
45
45
46
46
46
47
48
48
48
49
50
50
50
51
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12А-1-0119000А | КЗК-12А-1-0119000А | Площадка управления |
Загрузка ...
|
|
| 1 | КЗК-12-0119010А | Площадка |
Загрузка ...
|
|
| 2 | КЗК-12А-1-0119090 | Коврик |
Загрузка ...
|
|
| 3 | КЗК-12-0119690А | Трубопровод |
Загрузка ...
|
|
| 4 | КЗК-12-0119700А | Трубопровод |
Загрузка ...
|
|
| 5 | КЗК-12-0119710А | Трубопровод |
Загрузка ...
|
|
| 6 | КЗК-12-0122190 | Трубопровод |
Загрузка ...
|
|
| 7 | КЗК-12-0122190-01 | Трубопровод |
Загрузка ...
|
|
| 8 | КВС-1-0129560 | Рычаг |
Загрузка ...
|
|
| 9 | КВС-1-0129570 | Рычаг |
Загрузка ...
|
|
| 10 | КВС-1-0129580 | Рычаг |
Загрузка ...
|
|
| 11 | КЗС0119090 | Рычаг |
Загрузка ...
|
|
| 12 | КЗС0119090-01 | Рычаг |
Загрузка ...
|
|
| 13 | УЭС0302450 | Угольник |
Загрузка ...
|
|
| 14 | КВС-1-0129042 | Подушка |
Загрузка ...
|
|
| 15 | КЗК-12-0119664 | Переходник |
Загрузка ...
|
|
| 16 | КЗК-12-0119664-01 | Переходник |
Загрузка ...
|
|
| 17 | КЗС0119002 | Шайба |
Загрузка ...
|
|
| 18 | КЗС0119605 | Ось |
Загрузка ...
|
|
| 19 | КЗС0119606 | Ось |
Загрузка ...
|
|
| 20 | УЭС0300526 | Планка |
Загрузка ...
|
|
| 21 | УЭС0300609А | Пружина |
Загрузка ...
|
|
| 22 | УЭС0300639 | Штуцер бачка |
Загрузка ...
|
|
| 23 | УЭС0300641 | Винт |
Загрузка ...
|
|
| 24 | УЭС0302413 | Шайба |
Загрузка ...
|
|
| 25 | УЭС0302612 | Угольник |
Загрузка ...
|
|
| 26 | УЭС-4-0300603 | Вилка |
Загрузка ...
|
|
| 27 | РСМ10.04.14.612 | Вилка |
Загрузка ...
|
|
| 28 | 54-00104 | Корпус бачка главного цилиндрз тормоза |
Загрузка ...
|
|
| 29 | 54-00135 | Крышка бачка |
Загрузка ...
|
|
| 30 | 54-60303 | Болт |
Загрузка ...
|
|
| 31 | 403-3505119 | Отражатель крышки бачка главного цилиндра тормоза |
Загрузка ...
|
|
| 32 | 75Ш-00005 | Прокладка |
Загрузка ...
|
|
| 33 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 34 | БолтМ8-6ех50-7796 | Болт М8-6ех50-7796 |
Загрузка ...
|
|
| 35 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 36 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 37 | ГайкаМ20х1,5-6G-5915 | Гайка М20х1,5-6G-5915 |
Загрузка ...
|
|
| 38 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 39 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 40 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 41 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 42 | Шплинт1,6Х16-397 | Шплинт 1,6Х16-397 |
Загрузка ...
|
|
| 43 | Шплинт2х20-397 | Шплинт 2х20-397 |
Загрузка ...
|
|
| 44 | Кольцо024-028-25-2-2-18829/9833 | Кольцо 024-028-25-2-2-18829/9833 |
Загрузка ...
|
|
| 45 | Ось6-6b12Х20-9650 | Ось 6-6 b12Х20-9650 |
Загрузка ...
|
|
| 46 | Ось6-8b12х30-9650 | Ось 6-8b12х30-9650 |
Загрузка ...
|
|
| 47 | ВК12Б-Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э |
Загрузка ...
|
|
| 48 | ЕДЦГ073.000-03 | Главный цилиндр |
Загрузка ...
|
|
| 49 | 3518090-51050 | Регулятор давления |
Загрузка ...
|
|
| 50 | Т22160 | Цилиндр главный привода тормозов |
Загрузка ...
|
|
| 51 | 100.М4322.05600 | Трос дистанционного управления |
Загрузка ...
|
|
| 52 | 112-075-05600 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
