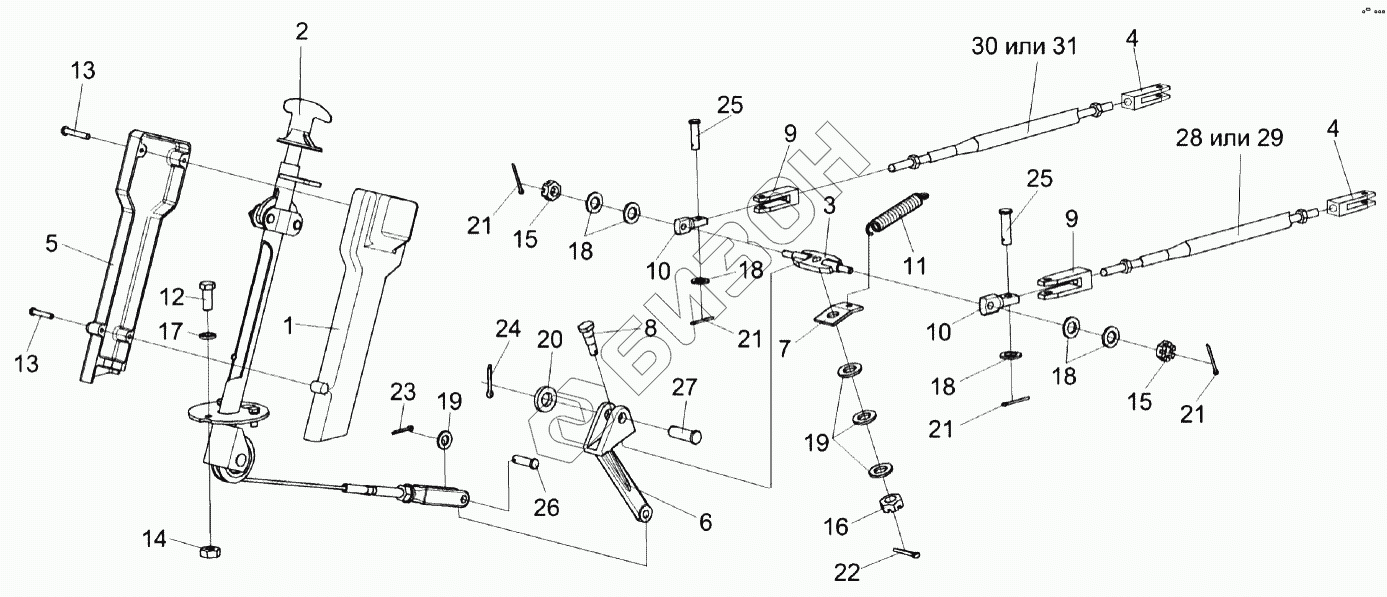

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Установка колонки привода УЭС 0300710

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
9
10
10
11
12
13
13
14
15
15
16
17
18
18
18
18
19
19
20
21
21
21
21
22
23
24
25
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-12А-1-0119000А КЗК-12А-1-0119000А Площадка управления
Загрузка ...
1 УЭС0300270 Крышка
Загрузка ...
2 УЭС0300710 Колонка привода
Загрузка ...
3 РСМ-10.04.15.130 Качалка
Загрузка ...
4 КЗК-12-0119645 Вилка
Загрузка ...
5 УЭС0300087 Крышка
Загрузка ...
6 УЭС0300205 Рычаг
Загрузка ...
7 УЭС0300522 Пластина
Загрузка ...
8 УЭС0300626 Ось
Загрузка ...
9 УЭС0300686 Вилка
Загрузка ...
10 УЭС0302611 Сухарик
Загрузка ...
11 РСМ-10.04.13.606Б Пружина
Загрузка ...
12 БолтМ8-6eх30-7796 Болт М8-6eх30-7796
Загрузка ...
13 ВинтB.М4-6eх25-17473 Винт B.М4-6eх25-17473
Загрузка ...
14 ГайкаМ8-6G-5915 Гайка М8-6G-5915
Загрузка ...
15 ГайкаМ8-6G-5919 Гайка М8-6G-5919
Загрузка ...
16 ГайкаМ10-6G-5919 Гайка М10-6G-5919
Загрузка ...
17 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
18 ШайбаC.8.01-11371 Шайба C.8.01-11371
Загрузка ...
19 ШайбаC.10.01-11371 Шайба C.10.01-11371
Загрузка ...
20 ШайбаC.14.01-11371 Шайба C.14.01-11371
Загрузка ...
21 Шплинт2х20-397 Шплинт 2х20-397
Загрузка ...
22 Шплинт2,5х20-397 Шплинт 2,5х20-397
Загрузка ...
23 Шплинт3,2х20-397 Шплинт 3,2х20-397
Загрузка ...
24 Шплинт4х25-397 Шплинт 4х25-397
Загрузка ...
25 Ось6-8b12х30-9650 Ось 6-8b12х30-9650
Загрузка ...
26 Ось6-10b12х36-9650 Ось 6-10b12х36-9650
Загрузка ...
27 Ось6-14b12х45-9650 Ось 6-14b12х45-9650
Загрузка ...
28 113-075-03500 Трос дистанционного управления
Загрузка ...
29 100.М6322.03500 Трос дистанционного управления
Загрузка ...
30 113-075-04000 Трос дистанционного управления
Загрузка ...
31 100.М6322.04000 Трос дистанционного управления
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
