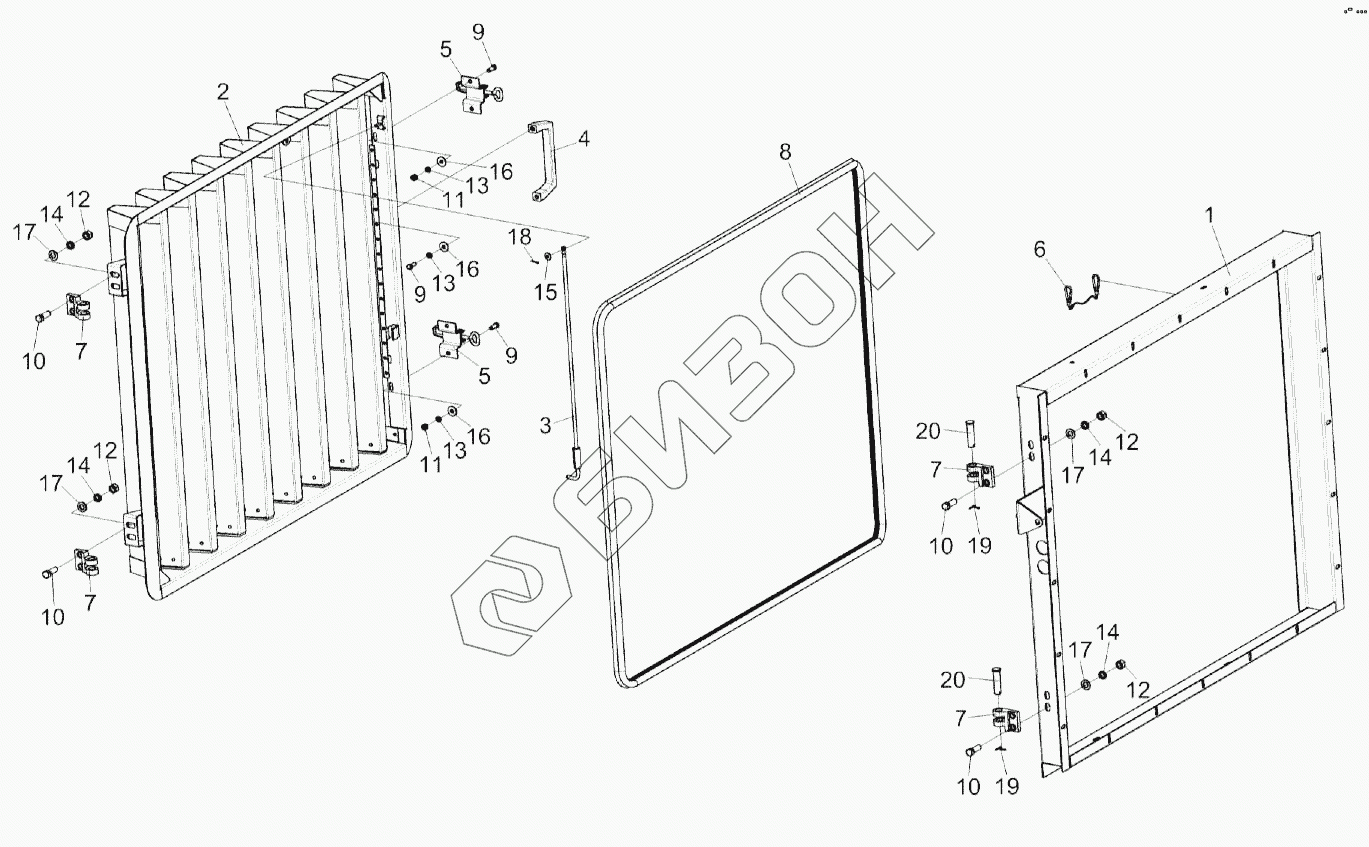

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Экран КЗК-12-5-0106500

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
7
7
7
8
9
9
9
10
10
10
10
11
11
12
12
12
12
13
13
13
14
14
14
14
15
16
16
16
17
17
17
17
18
19
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-12-5-0106500 КЗК-12-5-0106500 Экран
Загрузка ...
1 КЗК-12-5-0106510 Корпус
Загрузка ...
2 КЗК-12-5-0106520 Сетка
Загрузка ...
3 КЗК-12-5-0106550 Фиксатор
Загрузка ...
4 КВС-1-0155360 Ручка
Загрузка ...
5 КВС-5-0155070 Кронштейн
Загрузка ...
6 УЭС-16-0200400 Тросик
Загрузка ...
7 КГС0128613 Петля
Загрузка ...
8 КВС-1-0156011-05 Уплотнитель
Загрузка ...
9 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
Загрузка ...
10 БолтМ12-6eх35-7796 Болт М12-6eх35-7796
Загрузка ...
11 ГайкаМ8-6g-5915 Гайка М8-6g-5915
Загрузка ...
12 ГайкаМ12-6g-5915 Гайка М12-6g-5915
Загрузка ...
13 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
14 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
Загрузка ...
15 ШайбаC6.01-6958 Шайба C 6.01-6958
Загрузка ...
16 ШайбаC8.01-6958 Шайба C 8.01-6958
Загрузка ...
17 ШайбаC.12.01-11371 Шайба C.12.01-11371
Загрузка ...
18 Шплинт2х12-397 Шплинт 2х12-397
Загрузка ...
19 Шплинт4х22-397 Шплинт 4х22-397
Загрузка ...
20 Ось6-16b12х60-9650 Ось 6-16 b12х60-9650
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
