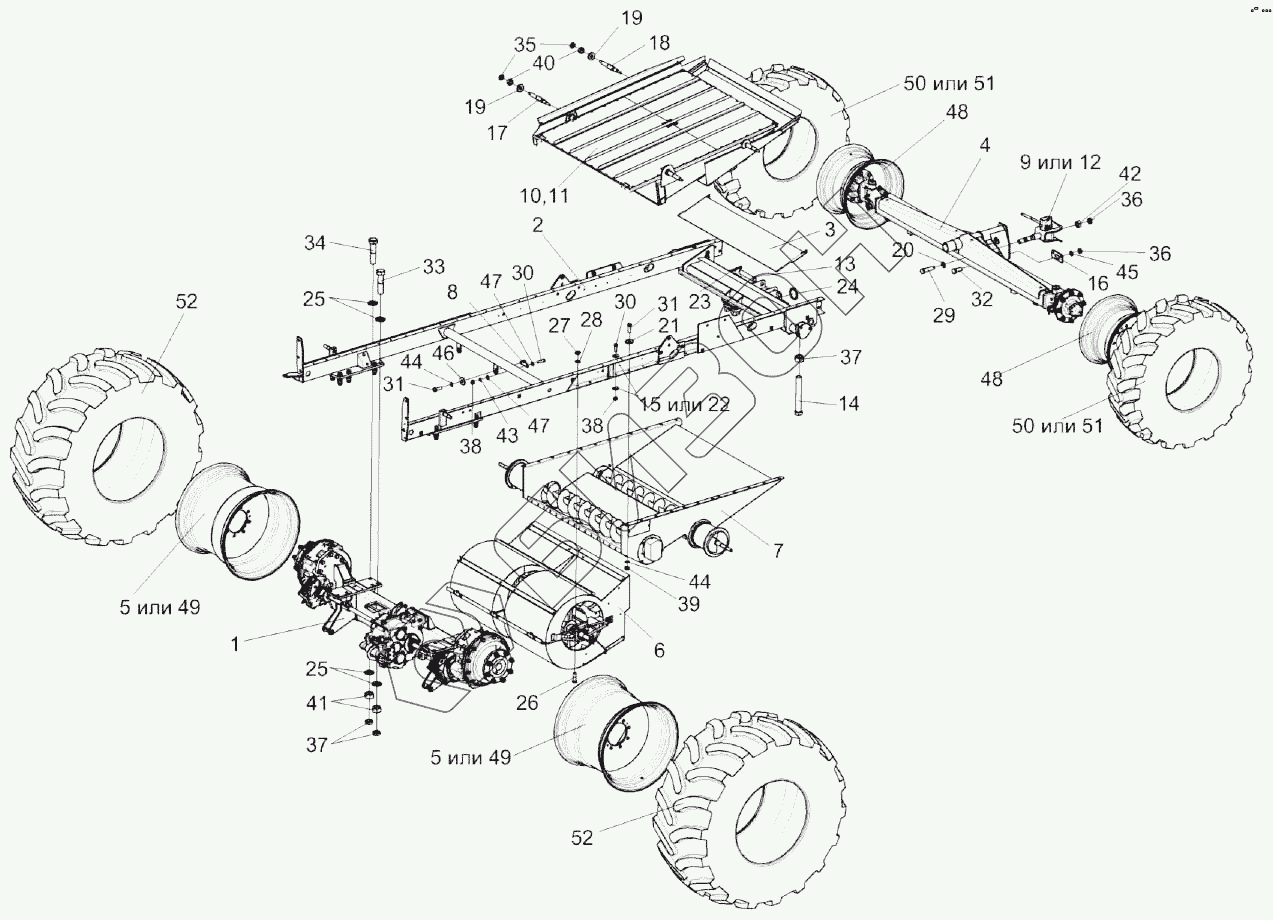

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Шасси КЗК-12-0111000В
/79.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
25
26
27
28
29
30
30
31
31
32
33
34
35
36
36
37
37
38
38
39
40
41
42
43
44
44
45
46
47
47
48
48
49
49
50
50
51
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12-0111100 | КЗК-12-0111100 | Установка колес |
Загрузка ...
|
|
| КЗК-12-0111000В | КЗК-12-0111000В | Шасси |
Загрузка ...
|
|
| 1 | КЗК-12-0107500 | Мост ведущих колес |
Загрузка ...
|
|
| 2 | КЗК-12-0101000Б | Рама |
Загрузка ...
|
|
| 3 | КЗК-12-0101190 | Днище |
Загрузка ...
|
|
| 4 | КЗК-10-0109300 | Мост управляемых колес |
Загрузка ...
|
|
| 5 | КЗК-12-0110010 | Обод |
Загрузка ...
|
|
| 6 | КЗК-10-0217000 | Вентилятор |
Загрузка ...
|
|
| 7 | КЗК-10-0218010А | Блок шнеков |
Загрузка ...
|
|
| 8 | КЗР0217040 | Пластина |
Загрузка ...
|
|
| 9 | КЗР0232000 | Устройство тяговое |
Загрузка ...
|
|
| 10 | КЗР0240010В | Рама стана решетного |
Загрузка ...
|
|
| 11 | КЗР0240020Б | Решето |
Загрузка ...
|
|
| 12 | КИС0122000А | Устройство прицепное |
Загрузка ...
|
|
| 13 | КЗК-12-0101607 | Палец |
Загрузка ...
|
|
| 14 | КЗК0101613 | Болт |
Загрузка ...
|
|
| 15 | КЗР0119442 | Шайба |
Загрузка ...
|
|
| 16 | КЗР0201495 | Пластина |
Загрузка ...
|
|
| 17 | КЗР0202639В | Ось |
Загрузка ...
|
|
| 18 | КЗР0202639В-01 | Ось |
Загрузка ...
|
|
| 19 | КЗР0202674А | Шайба |
Загрузка ...
|
|
| 20 | КИЛ0116416 | Шайба |
Загрузка ...
|
|
| 21 | КИС0200409А | Шайба |
Загрузка ...
|
|
| 22 | КСН0100665-01 | Шайба |
Загрузка ...
|
|
| 23 | ПЕА2707224 | Шплинт шкворня |
Загрузка ...
|
|
| 24 | РСМ10.01.01.418 | Шайба |
Загрузка ...
|
|
| 25 | УЭС0100405 | Шайба |
Загрузка ...
|
|
| 26 | УЭС0100601 | Болт |
Загрузка ...
|
|
| 27 | УЭС0100602 | Гайка |
Загрузка ...
|
|
| 28 | УЭС0100607 | Шайба |
Загрузка ...
|
|
| 29 | БолтМ16-6ех65-7796 | Болт М16-6ех65-7796 |
Загрузка ...
|
|
| 30 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 31 | БолтМ12-6ех35-7796 | Болт М12-6ех35-7796 |
Загрузка ...
|
|
| 32 | БолтМ16-6ех35-7796 | Болт М16-6ех35-7796 |
Загрузка ...
|
|
| 33 | БолтМ24х2-6ех100-7798 | Болт М24х2-6ех100-7798 |
Загрузка ...
|
|
| 34 | БолтМ24х2-6ех105-7798 | Болт М24х2-6ех105-7798 |
Загрузка ...
|
|
| 35 | ГайкаМ16х1,5-6g-2526 | Гайка М16х1,5-6g-2526 |
Загрузка ...
|
|
| 36 | ГайкаМ16-6g-2526 | Гайка М16-6g-2526 |
Загрузка ...
|
|
| 37 | ГайкаМ24х2-6g-2526 | Гайка М24х2-6g-2526 |
Загрузка ...
|
|
| 38 | ГайкаМ10-6g-5915 | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 39 | ГайкаМ12-6g-5915 | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 40 | ГайкаМ16х1,5-6g-5915 | Гайка М 16х1,5-6g-5915 |
Загрузка ...
|
|
| 41 | ГайкаМ24х2-6g-5915 | Гайка М24х2-6g-5915 |
Загрузка ...
|
|
| 42 | ГайкаМ16-6g-5915 | Гайка М16-6g-5915 |
Загрузка ...
|
|
| 43 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 44 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 45 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 46 | ШайбаС.12.01-6958 | Шайба С.12.01-6958 |
Загрузка ...
|
|
| 47 | ШайбаА.10.01-6958 | Шайба А.10.01-6958 |
Загрузка ...
|
|
| 48 | DW16х248838.3107012-20.47 | Колесо DW 16х24 8838.3107012-20.47 |
Загрузка ...
|
|
| 48 | КЗК-10-0109400 | Колесо |
Загрузка ...
|
|
| 48 | КЗК-10-0109400-01 | Колесо |
Загрузка ...
|
|
| 49 | DW27Вх328006.3101012 | Колесо DW 27Вх32 8006.3101012 |
Загрузка ...
|
|
| 49 | КЗК-12-0110000 | Колесо |
Загрузка ...
|
|
| 49 | КЗК-12-0110000-01 | Колесо |
Загрузка ...
|
|
| 50 | Шина18,4R24-7463 | Шина пневматическая |
Загрузка ...
|
|
| 51 | Шина18,4-24Ф-148НС10 | Шина пневматическая |
Загрузка ...
|
|
| 52 | Шина30,5L-32 | Шина пневматическая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
