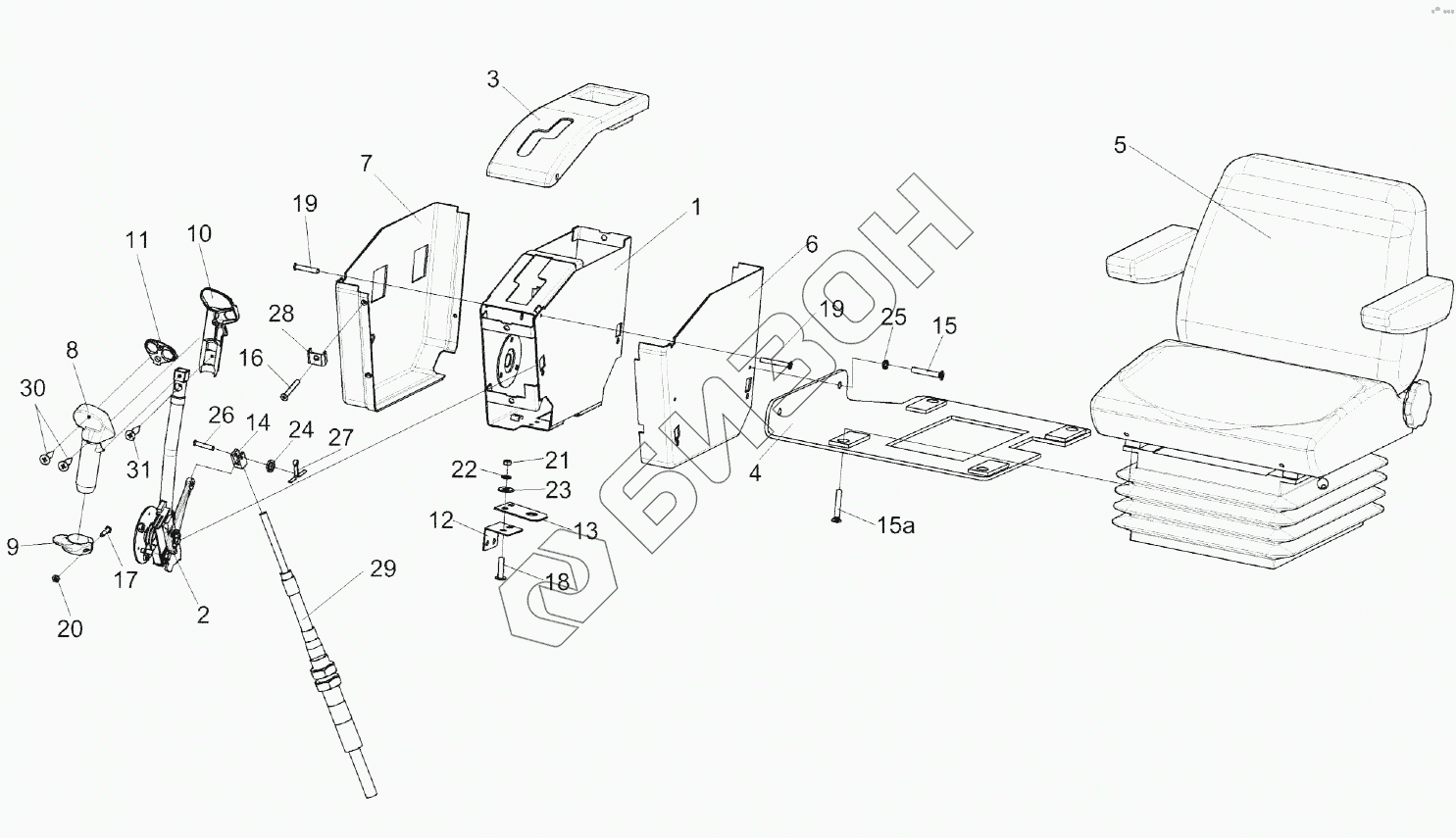

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Сиденье КЗК-12-0119290Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15а
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-12-0119290Б КЗК-12-0119290Б Сиденье
Загрузка ...
КЗК-12-0119890А КЗК-12-0119890А Блок управления
Загрузка ...
1 КЗК-12-0119900А Корпус
Загрузка ...
2 КЗК-12-0119920Б Рычаг
Загрузка ...
3 КЗК-12-0122040 Крышка
Загрузка ...
4 КЗК-12-0122100А Кронштейн
Загрузка ...
5 80-6800010-01 Сиденье
Загрузка ...
6 КЗК-12-0119049 Кожух
Загрузка ...
7 КЗК-12-0119051 Кожух
Загрузка ...
8 КЗК-12-0119053А Корпус
Загрузка ...
9 КЗК-12-0119054 Упор
Загрузка ...
10 КЗК-12-0119065 Корпус
Загрузка ...
11 КЗК-12-0119066 Панель
Загрузка ...
12 КЗК-12-0122415 Уголок
Загрузка ...
13 КЗК-12-0122418 Пластина
Загрузка ...
14 УЭС0301601-01 Вилка
Загрузка ...
15 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
Загрузка ...
15а БолтМ8-6eх25-7796 Болт М8-6eх25-7796
Загрузка ...
16 Винт2-5х2х25-10620 Винт 2-5х2х25-10620
Загрузка ...
17 ВинтВ.М3-6eх20-17473 Винт В.М3-6eх20-17473
Загрузка ...
18 ВинтВ.М5-6ех14-17473 Винт В.М5-6ех14-17473
Загрузка ...
19 ВинтВ2.М8-6ех16-17475 Винт В2.М8-6ех16-17475
Загрузка ...
20 ГайкаМ3-6g-5927 Гайка М3-6g-5927
Загрузка ...
21 ГайкаМ5-6g-5927 Гайка М5-6g-5927
Загрузка ...
22 Шайба5.65Г-6402 Шайба 5.65Г-6402
Загрузка ...
23 ШайбаС5.01-6958 Шайба С 5.01-6958
Загрузка ...
24 ШайбаС.6.01-11371 Шайба С.6.01-11371
Загрузка ...
25 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
26 Ось6-6b12х30-9650 Ось 6-6b12х30-9650
Загрузка ...
27 Шплинт1,6х16-397 Шплинт 1,6х16-397
Загрузка ...
28 6430-5325264 Держатель
Загрузка ...
29 113-075-06000 Трос дистанционного управления
Загрузка ...
30 Шуруп3,0х12 Шуруп 3,0х12
Загрузка ...
31 Шуруп3,5х12 Шуруп 3,5х12
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
