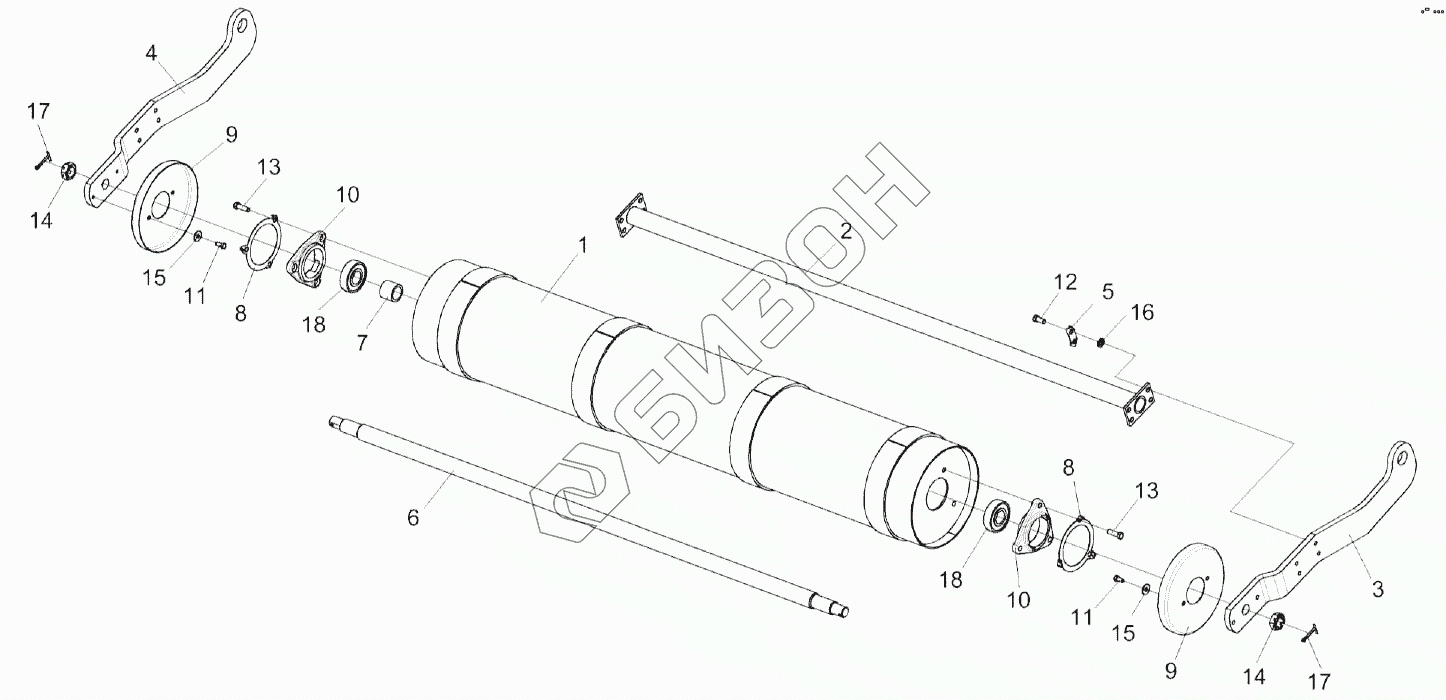

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Вал нижний КЗК-12-1836000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
17
17
18
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-12-1836000 КЗК-12-1836000 Вал нижний
Загрузка ...
1 КЗК-12-1836100А Барабан
Загрузка ...
2 КЗК-12-1816160-02 Поперечина
Загрузка ...
3 КЗК-12-1826150 Рычаг
Загрузка ...
3 КЗК-12-1826413 Рычаг
Загрузка ...
4 КЗК-12-1826150-01 Рычаг
Загрузка ...
4 КЗК-12-1826413-01 Рычаг
Загрузка ...
5 КЗК-12-1816415 Пластина
Загрузка ...
6 КЗК-12-1816609А-01 Вал
Загрузка ...
7 КЗК-12-1816804А Втулка
Загрузка ...
8 КЗК-12-1826409 Пластина стопорная
Загрузка ...
9 КЗК1776408-01 Донышко
Загрузка ...
10 КЗР0101106 Корпус подшипника
Загрузка ...
11 БолтМ8-6eх16-7796 Болт М8-6eх16-7796
Загрузка ...
12 БолтМ10-6eх20-7796 Болт М10-6eх20-7796
Загрузка ...
13 БолтМ10-6eх30-7796 Болт М10-6eх30-7796
Загрузка ...
14 ГайкаМ24х2-6H-5935 Гайка М24х2-6H-5935
Загрузка ...
15 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
16 Шайба10.65Г-6402 Шайба 10.65Г-6402
Загрузка ...
17 Шплинт5х45-397 Шплинт 5х45-397
Загрузка ...
18 580306С17 Подшипник
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
