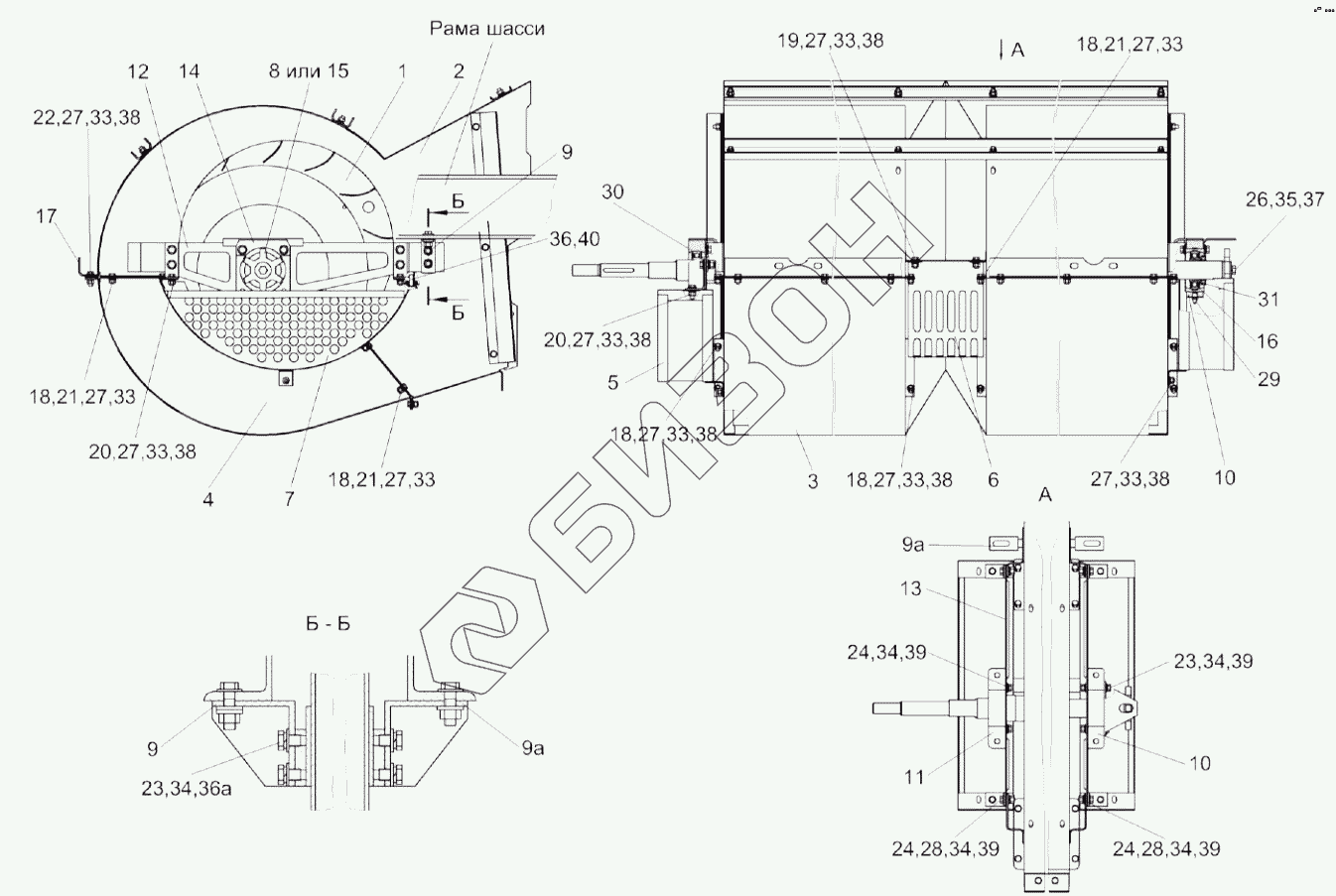

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Вентилятор КЗК-10-0217000
/99.gif)
1
2
3
4
5
6
7
8
9
9
9а
9а
10
10
11
12
13
14
15
16
17
18
18
18
18
18
19
20
20
21
21
21
22
23
23
24
24
24
26
27
27
27
27
27
27
27
27
27
27
28
28
29
30
31
33
33
33
33
33
33
33
33
33
33
34
34
34
34
34
35
36
36а
37
38
38
38
38
38
38
38
39
39
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-10-0217000 | КЗК-10-0217000 | Вентилятор |
Загрузка ...
|
|
| 1 | КЗК-10-0217020А | Крылач |
Загрузка ...
|
|
| 2 | КЗК-10-0217100 | Кожух сдвоенный |
Загрузка ...
|
|
| 3 | КЗК-10-0217160А | Поддон |
Загрузка ...
|
|
| 4 | КЗК-10-0217160А-01 | Поддон |
Загрузка ...
|
|
| 5 | КЗК-10-0217260А | Щиток |
Загрузка ...
|
|
| 6 | КЗР0217240Б | Щиток |
Загрузка ...
|
|
| 7 | КЗР0217260А | Щиток |
Загрузка ...
|
|
| 8 | КЗР0217330 | Звездочка |
Загрузка ...
|
|
| 9 | КЗК-10-0217310 | Кронштейн |
Загрузка ...
|
|
| 9а | КЗК-10-0217310-01 | Кронштейн |
Загрузка ...
|
|
| 10 | КЗР0217209Б | Корпус |
Загрузка ...
|
|
| 11 | КЗР-10-0217209 | Корпус |
Загрузка ...
|
|
| 12 | КЗР0217446 | Кронштейн |
Загрузка ...
|
|
| 13 | КЗР0217446-01 | Кронштейн |
Загрузка ...
|
|
| 14 | КЗР0217452А | Кронштейн |
Загрузка ...
|
|
| 15 | КЗР0217604 | Звездочка |
Загрузка ...
|
|
| 16 | КЗР0217611А | Втулка |
Загрузка ...
|
|
| 17 | КЗР0217706 | Уголок |
Загрузка ...
|
|
| 18 | УЭС-7-0400405 | Шайба |
Загрузка ...
|
|
| 19 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 20 | БолтМ8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 21 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 22 | БолтМ8-6ех30-7796 | Болт М8-6ех30-7796 |
Загрузка ...
|
|
| 23 | БолтМ10-6ех16-7796 | Болт М10-6ех16-7796 |
Загрузка ...
|
|
| 24 | БолтМ10-6ех25-7796 | Болт М10-6ех25-7796 |
Загрузка ...
|
|
| 26 | БолтМ12-6ех30-7796 | Болт М12-6ех30-7796 |
Загрузка ...
|
|
| 27 | ГайкаМ8-6g-5915 | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 28 | ГайкаМ10-6g-5915 | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 29 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 30 | 680210А2НК7С17 | Подшипник |
Загрузка ...
|
|
| 31 | 1680208С17 | Подшипник |
Загрузка ...
|
|
| 33 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 34 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 35 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 36 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 36а | ШайбаА10.01-6958 | Шайба А10.01-6958 |
Загрузка ...
|
|
| 37 | ШайбаС12.01-6958 | Шайба С12.01-6958 |
Загрузка ...
|
|
| 38 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 39 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 40 | Шплинт2х20-397 | Шплинт 2х20-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
