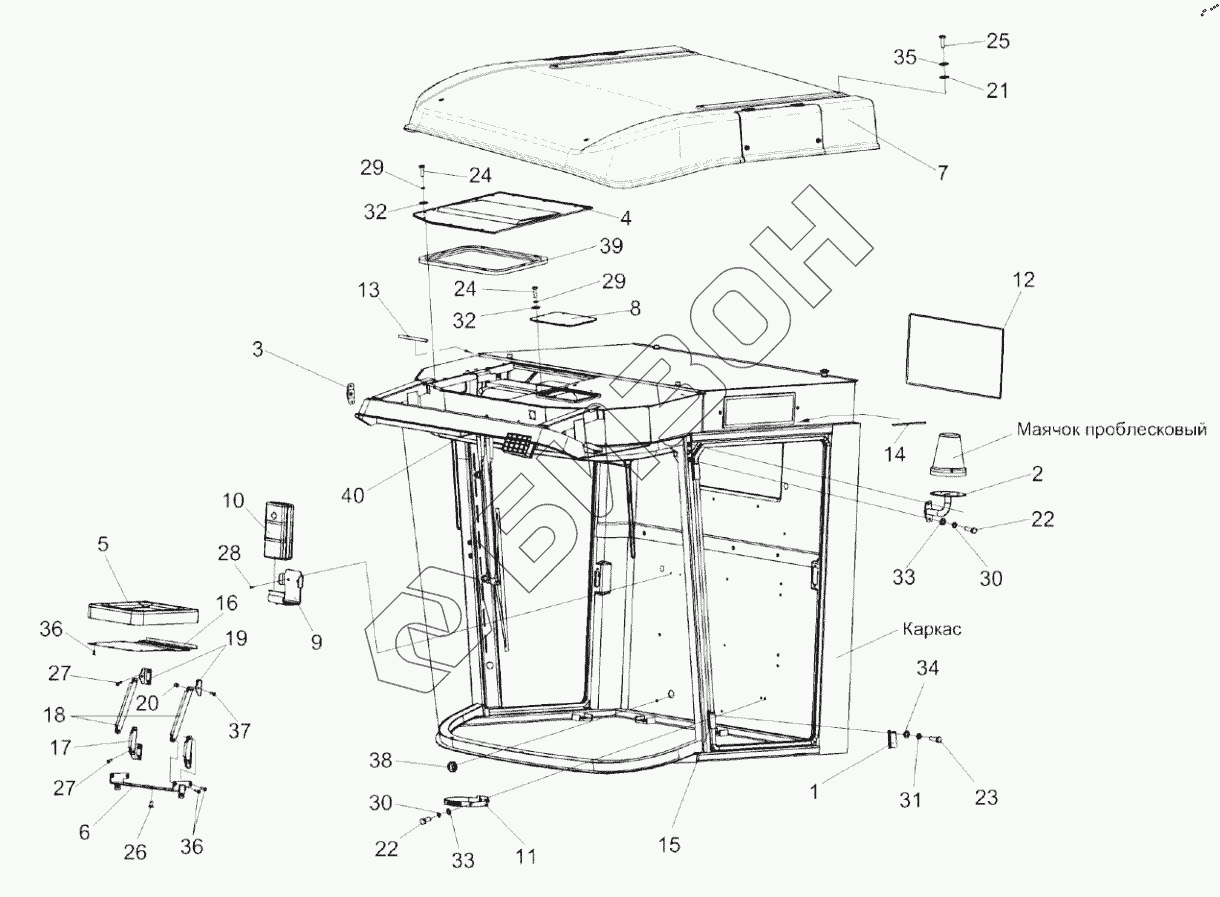

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Кабина КЗК-12-0120000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
27
28
29
29
30
30
31
32
32
33
33
34
35
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-1-0129660 | КВС-1-0129660 | Сиденье дополнительное |
Загрузка ...
|
|
| КЗК-12-0120000 | КЗК-12-0120000 | Кабина |
Загрузка ...
|
|
| КВС-1-0129670 | КВС-1-0129670 | Механизм трансформации |
Загрузка ...
|
|
| 1 | КЗК-12-0120860 | Петля |
Загрузка ...
|
|
| 2 | КЗК-12-0120410 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК-12-0120560 | Заглушка |
Загрузка ...
|
|
| 4 | КЗК-12-0120620 | Крышка |
Загрузка ...
|
|
| 5 | КВС-1-0129680 | Подушка сидения |
Загрузка ...
|
|
| 6 | КВС-1-0129910 | Кронштейн |
Загрузка ...
|
|
| 7 | КВС-2-0122170 | Крыша |
Загрузка ...
|
|
| 8 | СЭУ 0200380 | Люк |
Загрузка ...
|
|
| 9 | СЭУ 0201170 | Держатель аптечки |
Загрузка ...
|
|
| 10 | РСМ 10.04.21.120 | Аптечка |
Загрузка ...
|
|
| 11 | 54-00630 | Хомут крепления термоса |
Загрузка ...
|
|
| 12 | КЗК-12-0120089 | Уплотнение |
Загрузка ...
|
|
| 13 | КЗК-12-0131001 | Уплотнение |
Загрузка ...
|
|
| 14 | КЗК-12-0131002 | Уплотнение |
Загрузка ...
|
|
| 15 | КЗК-5-0120601-01 | Ось |
Загрузка ...
|
|
| 16 | КВС-1-0129479 | Кожух |
Загрузка ...
|
|
| 17 | КВС-1-0129477 | Тяга |
Загрузка ...
|
|
| 18 | КВС-1-0129477-01 | Тяга |
Загрузка ...
|
|
| 19 | КВС-1-0129478 | Уголок |
Загрузка ...
|
|
| 20 | КВС-1-0129812 | Втулка |
Загрузка ...
|
|
| 21 | СЭУ 0200068 | Прокладка |
Загрузка ...
|
|
| 22 | Болт М8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 23 | Болт М10-6ех20-7796 | Болт М10-6ех20-7796 |
Загрузка ...
|
|
| 24 | Болт М6-6ех20-7798 | Болт М6-6ех20-7798 |
Загрузка ...
|
|
| 25 | Болт М12-6ех25-7796 | Болт М12-6ех25-7796 |
Загрузка ...
|
|
| 26 | Винт В2.М8-6eх16-17475 | Винт В2.М8-6eх16-17475 |
Загрузка ...
|
|
| 27 | Винт В2.М8-6ех25-17475 | Винт |
Загрузка ...
|
|
| 28 | Винт 4,2х25 | Винт |
Загрузка ...
|
|
| 29 | Шайба 6 65Г-6402 | Шайба 6 65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба 8 65Г-6402 | Шайба 8 65Г- 6402 |
Загрузка ...
|
|
| 31 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 32 | Шайба С 6.01-6958 | Шайба |
Загрузка ...
|
|
| 33 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 34 | Шайба С 10.01-6958 | Шайба |
Загрузка ...
|
|
| 35 | Шайба С.12.01-6958 | Шайба |
Загрузка ...
|
|
| 36 | Шуруп 4-4х16-1145 | Шуруп |
Загрузка ...
|
|
| 37 | Заклепка 2,8х16-12642 | Заклепка |
Загрузка ...
|
|
| 38 | 503-3408020 | Втулка |
Загрузка ...
|
|
| 39 | SD-40АХ/Е | Уплотнитель |
Загрузка ...
|
|
| 40 | АДЮИ.306131.001 | Клапан |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
