Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Крышка КЗК-12-0120530А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
9
10
11
12

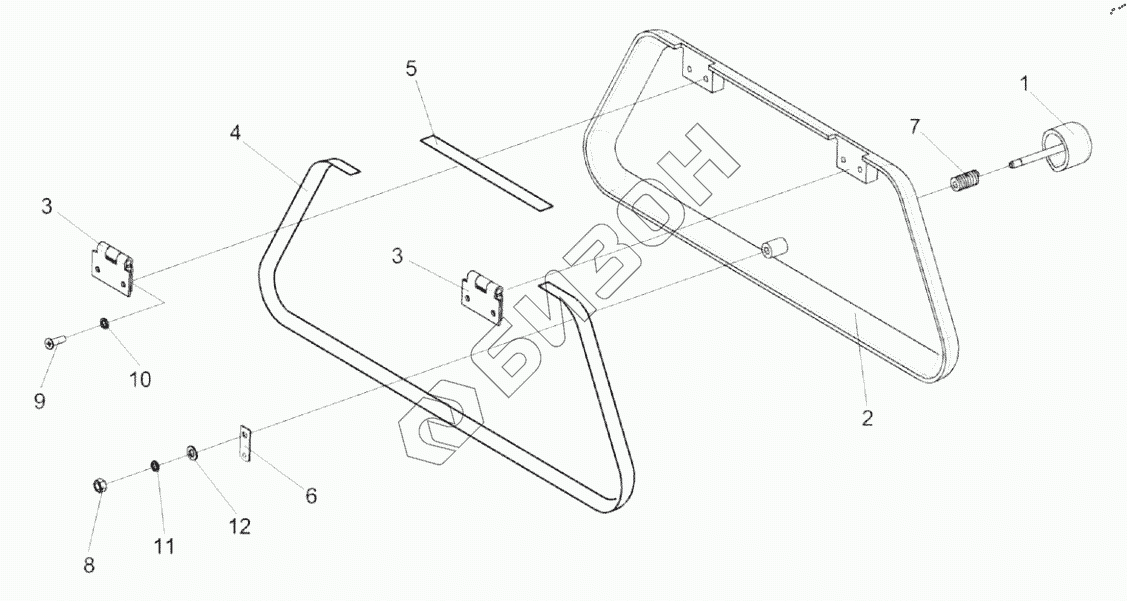

Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-12-0120530А КЗК-12-0120530А Крышка
Загрузка ...
1 КЗК-12-0120510А Ручка
Загрузка ...
2 КЗК-12-0120540 Крышка
Загрузка ...
3 КЗК-12-0120550 Петля
Загрузка ...
4 КЗК-12-0120047 Уплотнитель
Загрузка ...
5 КЗК-12-0120048 Уплотнитель
Загрузка ...
6 КЗК-12-0120485А Скоба
Загрузка ...
7 КЗК-12-0120605 Пружина
Загрузка ...
8 Гайка М5-6G-5927 Гайка М5-6G-5927
Загрузка ...
9 Винт B.М4-6eх10-17473 Винт
Загрузка ...
10 Шайба 4 65Г-6402 Шайба 4 65Г – 6402
Загрузка ...
11 Шайба 5 65Г-6402 Шайба 5 65Г-6402
Загрузка ...
12 Шайба C.5.01-11371 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
