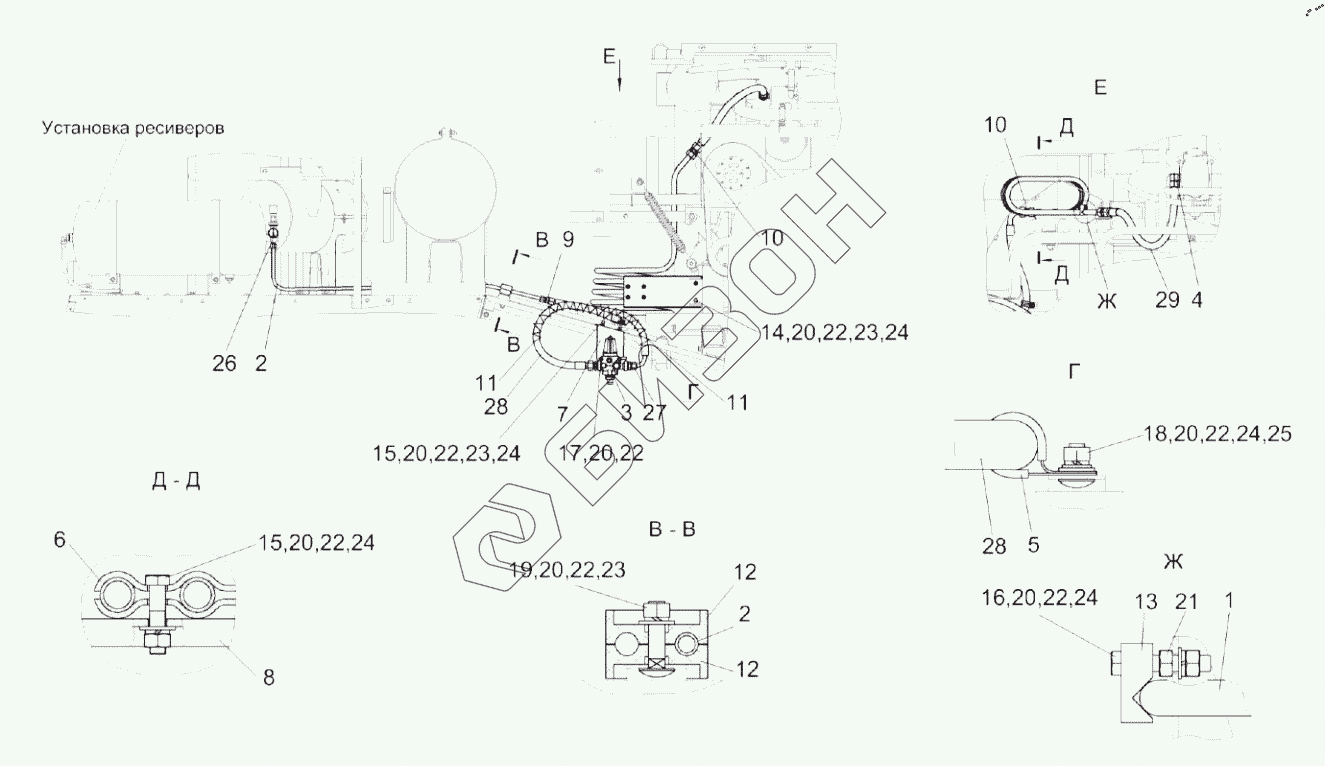

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Пневмосистема КЗК-12-0800000А
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
15
16
17
18
19
20
20
20
20
20
20
20
21
22
22
22
22
22
22
22
23
23
23
24
24
24
24
24
25
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12-0800000А | КЗК-12-0800000А | Пневмосистема |
Загрузка ...
|
|
| 1 | КЗК-12-0800280 | Трубопровод |
Загрузка ...
|
|
| 2 | КЗК-12А-1-0800160 | Трубопровод |
Загрузка ...
|
|
| 3 | КЗК-10-0800190 | Регулятор давления |
Загрузка ...
|
|
| 4 | КЗК-10-0800310 | Угольник |
Загрузка ...
|
|
| 5 | КГС 0115770-03 | Хомут |
Загрузка ...
|
|
| 6 | КЗК-12-0800408 | Скоба |
Загрузка ...
|
|
| 7 | КЗК-12-0800411 | Кронштейн |
Загрузка ...
|
|
| 8 | КЗК-12-0800417 | Кронштейн |
Загрузка ...
|
|
| 9 | ГШТ 0622624-01 | Штуцер |
Загрузка ...
|
|
| 10 | КЗ К-2-12-0800601 | Штуцер |
Загрузка ...
|
|
| 11 | ОПЛ 0600016-08 | Оплетка |
Загрузка ...
|
|
| 12 | УЭС 0602012А | Брус |
Загрузка ...
|
|
| 13 | УЭС 0602522 | Прижим |
Загрузка ...
|
|
| 14 | Болт М8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 15 | Болт М8-6eх35-7796 | Болт |
Загрузка ...
|
|
| 16 | Болт М8-6eх45-7796 | Болт |
Загрузка ...
|
|
| 17 | Болт М8-6eх80-7796 | Болт |
Загрузка ...
|
|
| 18 | Болт М8-6eх20-7802 | Болт |
Загрузка ...
|
|
| 19 | Болт М8-6eх35-7802 | Болт |
Загрузка ...
|
|
| 20 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 21 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 22 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 24 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 25 | Шайба С.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 26 | Манометр | Манометр |
Загрузка ...
|
|
| 27 | РВД 12-2SN-M20x1,5-60°-600-0°-90° | Рукав высокого давления |
Загрузка ...
|
|
| 28 | РВД 16-2SC-М26х1,5-24°-1100-0°-90° | Рукав высокого давления |
Загрузка ...
|
|
| 29 | РВД16-PTFE-M26x1,5-24°-600 | Рукав высокого давления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
