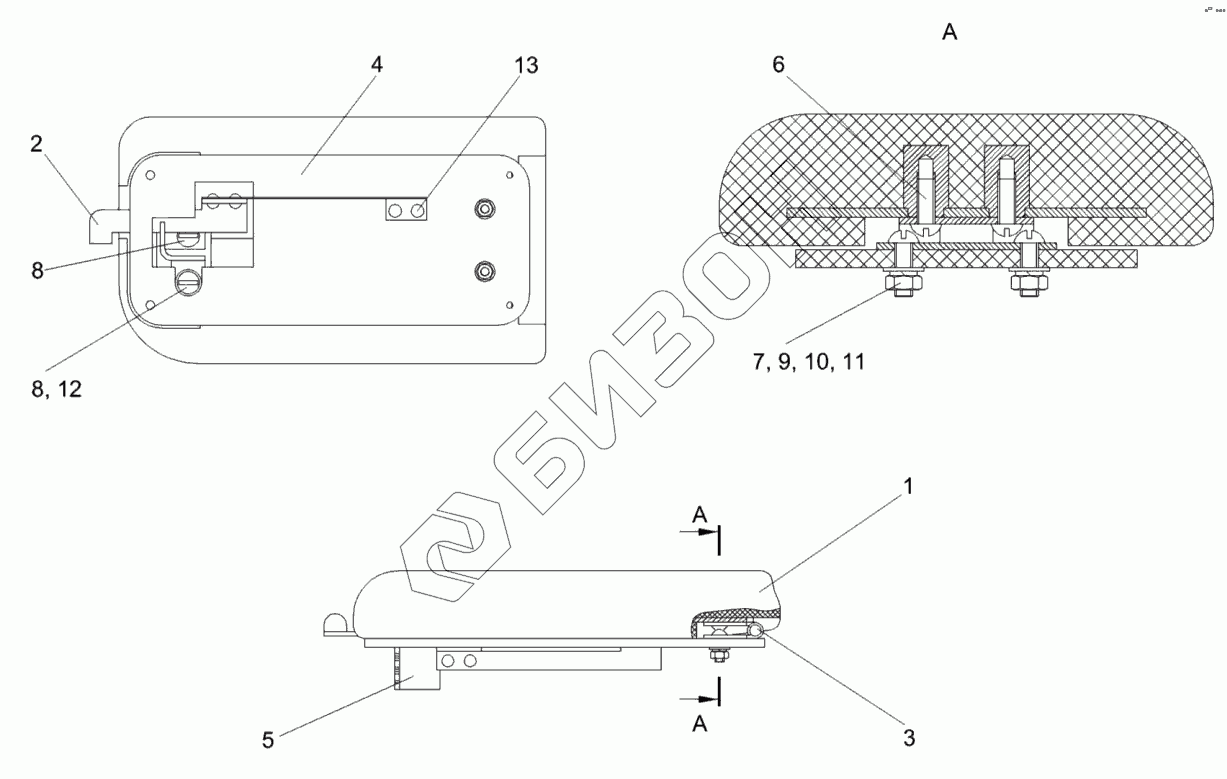

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 2. Подлокотник КВК 0129180

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
КВК0129180 КВК0129180 Подлокотник
Загрузка ...
1 КВК0129810 Подлокотник
Загрузка ...
2 КВК0129820 Рукоятка
Загрузка ...
3 КЗК-12-0120550 Петля
Загрузка ...
4 КВК0129045 Пластина
Загрузка ...
5 КВК0129524 Фиксатор
Загрузка ...
6 ВинтB.М4-6eх10-17473 Винт B.М4-6eх10-17473
Загрузка ...
7 ВинтB.М4-6eх12-17473 Винт B.М4-6eх12-17473
Загрузка ...
8 ВинтB.М6-6eх10-17473 Винт B.М6-6eх10-17473
Загрузка ...
9 ГайкаМ4-6G-5927 Гайка М4-6G-5927
Загрузка ...
10 Шайба4.65Г-6402 Шайба 4.65Г-6402
Загрузка ...
11 ШайбаC.4.01-11371 Шайба C.4.01-11371
Загрузка ...
12 ШайбаC.6.01-11371 Шайба C.6.01-11371
Загрузка ...
13 565030010 Заклепка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
