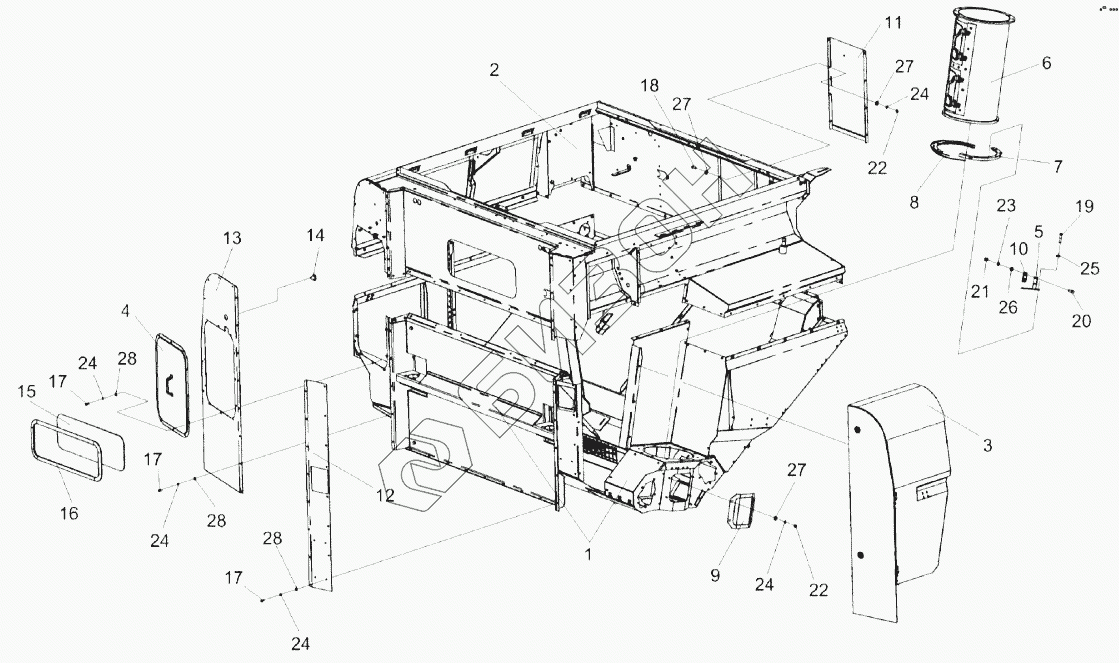

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Бункер КЗК-16-1-0203010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
22
23
24
24
24
24
24
25
26
27
27
27
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-16-1-0203010 | КЗК-16-1-0203010 | Бункер |
Загрузка ...
|
|
| 1 | КЗК-16-1-0203020 | Основание бункера |
Загрузка ...
|
|
| 2 | КЗК-16-1-0203030 | Верх бункера |
Загрузка ...
|
|
| 3 | КЗК-14-0116000 | Установка шкафа |
Загрузка ...
|
|
| 4 | КЗК-12-0203490А | Крышка |
Загрузка ...
|
|
| 5 | КЗК-14-0203600 | Стойка |
Загрузка ...
|
|
| 6 | КЗК-14-0206510А | Кожух |
Загрузка ...
|
|
| 7 | КЗК-14-0206810 | Прижим |
Загрузка ...
|
|
| 8 | КЗК-14-0206820 | Прижим |
Загрузка ...
|
|
| 9 | КЗК-14-0203412 | Крышка |
Загрузка ...
|
|
| 10 | КЗК-14-0203419 | Кронштейн |
Загрузка ...
|
|
| 11 | КЗК-14-0203473 | Люк |
Загрузка ...
|
|
| 12 | КЗК-14-0229455 | Панель левая |
Загрузка ...
|
|
| 13 | КЗК-14-0229456A | Панель правая |
Загрузка ...
|
|
| 14 | КГС0120032 | Втулка |
Загрузка ...
|
|
| 15 | КЗК0204002 | Стекло |
Загрузка ...
|
|
| 16 | КИС0120003Г-06 | Уплотнитель |
Загрузка ...
|
|
| 17 | БолтМ8-6gx16-7796 | Болт М8-6gx16-7796 |
Загрузка ...
|
|
| 18 | БолтМ8-6gx20-7796 | Болт М8-6gx20-7796 |
Загрузка ...
|
|
| 19 | БолтМ10-6gx45-7796 | Болт М10-6gx45-7796 |
Загрузка ...
|
|
| 20 | БолтМ6-6gx16-7802 | Болт М6-6gx16-7802 |
Загрузка ...
|
|
| 21 | ГайкаМ6-6g-5915 | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 22 | ГайкаМ8-6g-5915 | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 23 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 26 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 27 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 28 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
