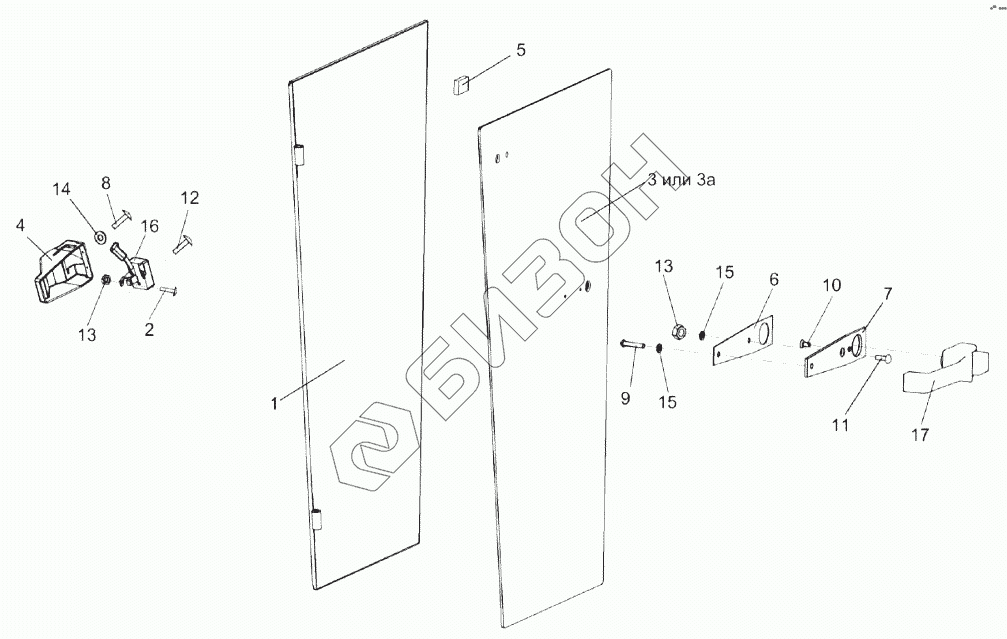

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Дверь КВК 0120320-01
1
2
3
3а
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0120320-01 | КВК0120320-01 | Дверь |
Загрузка ...
|
|
| КВК0120330-01 | КВК0120330-01 | Дверь |
Загрузка ...
|
|
| 1 | КВК0120340 | Каркас двери |
Загрузка ...
|
|
| 2 | СЭУ0200840 | Упор |
Загрузка ...
|
|
| 3 | КВК0120004-01 | Стекло |
Загрузка ...
|
|
| 3а | КВК0120004-03 | Стекло |
Загрузка ...
|
|
| 4 | КВК0120012 | Крышка |
Загрузка ...
|
|
| 5 | СЭУ0200022 | Подкладка |
Загрузка ...
|
|
| 6 | СЭУ0200072 | Прокладка |
Загрузка ...
|
|
| 7 | СЭУ0200497 | Пластина |
Загрузка ...
|
|
| 8 | ВинтВ.М4-6gx8.58-17473 | Винт В.М4-6gx8.58-17473 |
Загрузка ...
|
|
| 9 | ВинтВ.М4-6gx30.58-17473 | Винт В.М4-6gx30.58-17473 |
Загрузка ...
|
|
| 10 | ВинтВ2.М6-6gx12.58-17475 | Винт В2.М6-6gx12.58-17475 |
Загрузка ...
|
|
| 11 | ВинтВ2.М6-6gx25.58-17475 | Винт В2.М6-6gx25.58-17475 |
Загрузка ...
|
|
| 12 | ВинтВ2.М8-6gx16.58-17475 | Винт В2.М8-6gx16.58-17475 |
Загрузка ...
|
|
| 13 | ГайкаМ6-6g.8-5915 | Гайка М6-6g.8-5915 |
Загрузка ...
|
|
| 14 | ШайбаС.4.01-11371 | Шайба С.4.01-11371 |
Загрузка ...
|
|
| 15 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 16 | Замок80-6105050-01 | Замок 80-6105050-01 |
Загрузка ...
|
|
| 17 | Рукав80-6105300-А1 | Рукав 80-6105300-А1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
