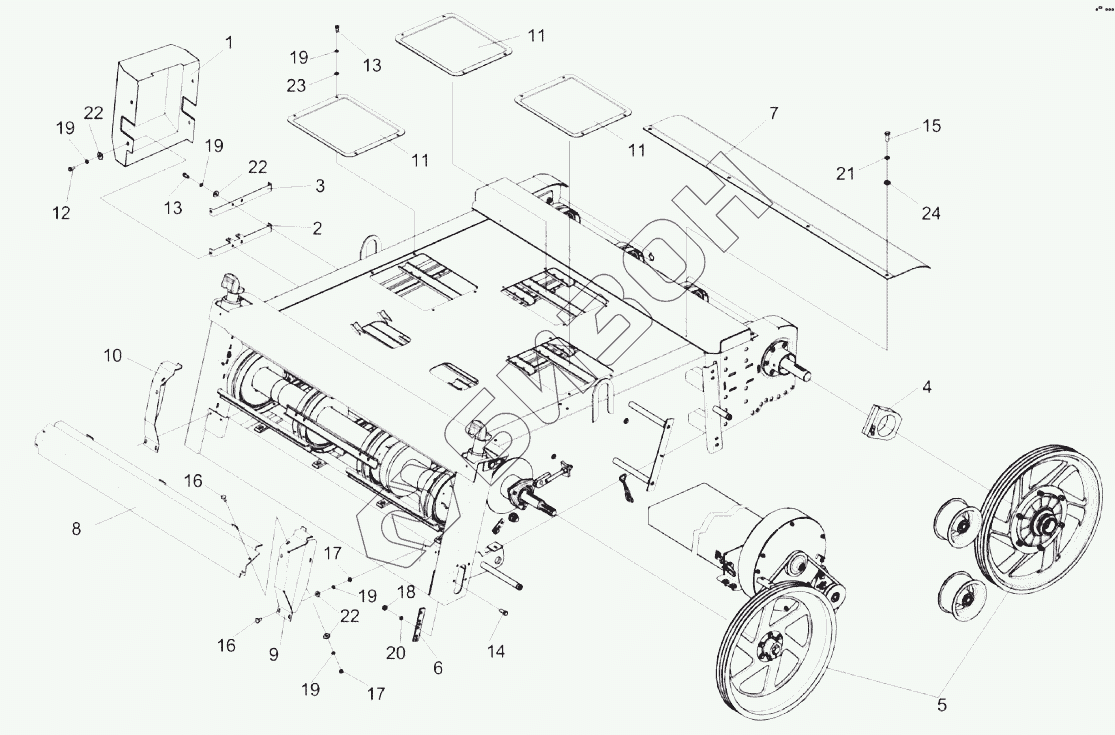

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Камера наклонная КЗК-1420-1800010
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
13
14
15
16
16
17
17
18
19
19
19
19
19
20
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-1420-1800010 | КЗК-1420-1800010 | Камера наклонная |
Загрузка ...
|
|
| 1 | КЗК-1420-1800040 | Ограждение |
Загрузка ...
|
|
| 2 | КЗК-1420-1800050 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК-1420-1800050-01 | Кронштейн |
Загрузка ...
|
|
| 4 | КЗК-1420-1803010-01 | Корпус |
Загрузка ...
|
|
| 5 | КЗК-1420-1809000 | Установка привода и вентилятора |
Загрузка ...
|
|
| 6 | КЗК-1420-1800445 | Ограничитель |
Загрузка ...
|
|
| 7 | КЗ1800401А | Крышка |
Загрузка ...
|
|
| 8 | КЗ1800406А | Ограждение |
Загрузка ...
|
|
| 9 | КЗ1800407А | Ограждение |
Загрузка ...
|
|
| 10 | КЗ1800407А-01 | Ограждение |
Загрузка ...
|
|
| 11 | КЗК0100451 | Крышка |
Загрузка ...
|
|
| 12 | БолтМ8-6gx16-7796 | Болт М8-6gx16-7796 |
Загрузка ...
|
|
| 13 | БолтМ8-6gx20-7796 | Болт М8-6gx20-7796 |
Загрузка ...
|
|
| 14 | БолтМ10-6gx25-7796 | Болт М10-6gx25-7796 |
Загрузка ...
|
|
| 15 | БолтМ14-6gx35-7796 | Болт М14-6gx35-7796 |
Загрузка ...
|
|
| 16 | БолтМ8-6gХ20-7802 | Болт М8-6gХ20-7802 |
Загрузка ...
|
|
| 17 | ГайкаМ8-6g-5915 | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 18 | ГайкаМ10-6g-5915 | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 19 | Шайба8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба14Т.65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 22 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 23 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 24 | ШайбаC.14.01-11371 | Шайба C.14.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
