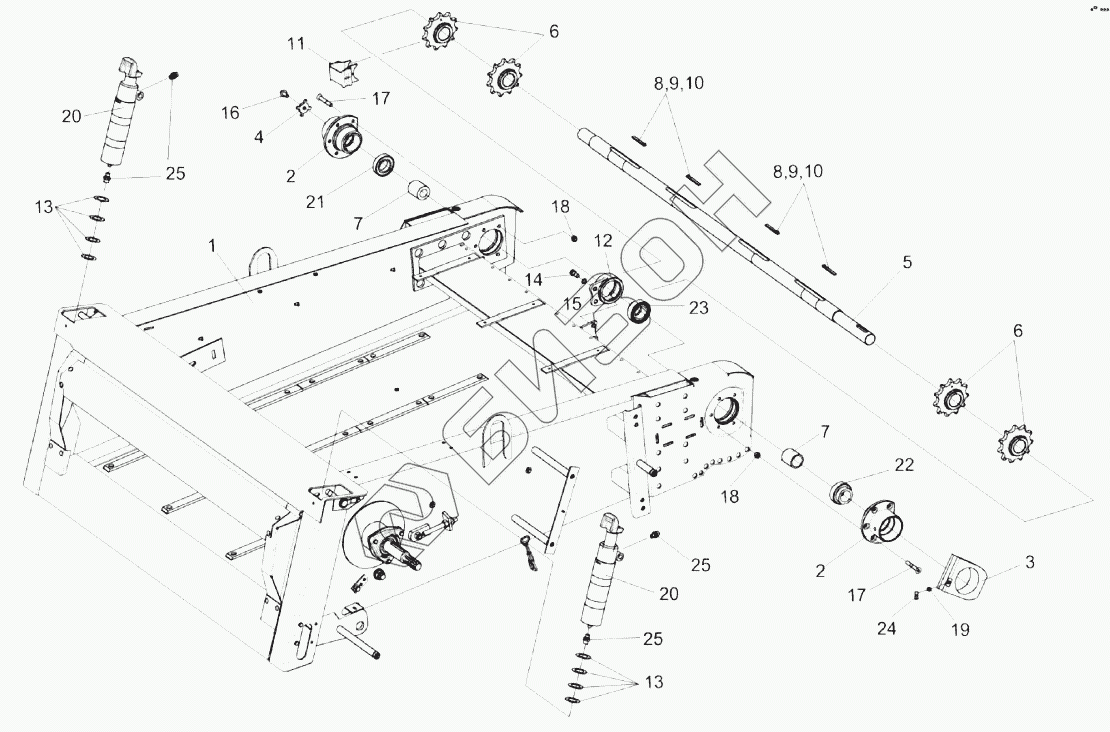

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Камера наклонная КЗК-1420-1800010
1
2
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
13
14
15
16
17
17
18
18
19
20
20
21
22
23
24
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-1420-0679500 | КЗК-1420-0679500 | Гидроцилиндр поперечного копирования |
Загрузка ...
|
|
| КЗК-1420-1803010-01 | КЗК-1420-1803010-01 | Корпус |
Загрузка ...
|
|
| КЗК-1420-1800010 | КЗК-1420-1800010 | Камера наклонная |
Загрузка ...
|
|
| 1 | КЗК-1420-1801000 | Рама |
Загрузка ...
|
|
| 2 | КЗК-1420-1803202 | Корпус |
Загрузка ...
|
|
| 3 | КЗК-1420-1803203-01 | Опора |
Загрузка ...
|
|
| 4 | КЗК-1420-1803404 | Звезда |
Загрузка ...
|
|
| 5 | КЗК-1420-1803603 | Вал верхний |
Загрузка ...
|
|
| 6 | КЗК-1420-1803605 | Звездочка |
Загрузка ...
|
|
| 7 | КЗ1803002А | Втулка |
Загрузка ...
|
|
| 8 | КЗК1773603 | Шпонка |
Загрузка ...
|
|
| 9 | КЗК1773603-01 | Шпонка |
Загрузка ...
|
|
| 10 | КЗК1773603-02 | Шпонка |
Загрузка ...
|
|
| 11 | КЗК-12-1810001 | Корпус |
Загрузка ...
|
|
| 12 | КЗК-12-1813301 | Корпус |
Загрузка ...
|
|
| 13 | ПКК0202424 | Шайба |
Загрузка ...
|
|
| 14 | УЭС0100603А | Болт |
Загрузка ...
|
|
| 15 | УЭС0100607-01 | Шайба |
Загрузка ...
|
|
| 16 | БолтМ12Х25-8.8-A-A3G | Болт М12Х25-8.8-A-A3G |
Загрузка ...
|
|
| 17 | ВинтМ12Х80-30-10.9 | Винт М12Х80-30-10.9 |
Загрузка ...
|
|
| 18 | ГайкаМ12-8 | Гайка М12-8 |
Загрузка ...
|
|
| 19 | Адаптер | Адаптер |
Загрузка ...
|
|
| 20 | МПЦГ36.75.50.85 | Гидроцилиндр |
Загрузка ...
|
|
| 21 | 1726209-2RS1 | Подшипник 1726209-2RS1 |
Загрузка ...
|
|
| 22 | YET209 | Подшипник YET 209 |
Загрузка ...
|
|
| 23 | YET210 | Подшипник |
Загрузка ...
|
|
| 24 | STWE6-LLM10Х1 | Штуцер угловой |
Загрузка ...
|
|
| 25 | GE08LREDOMDCF | Штуцер |
Загрузка ...
|
