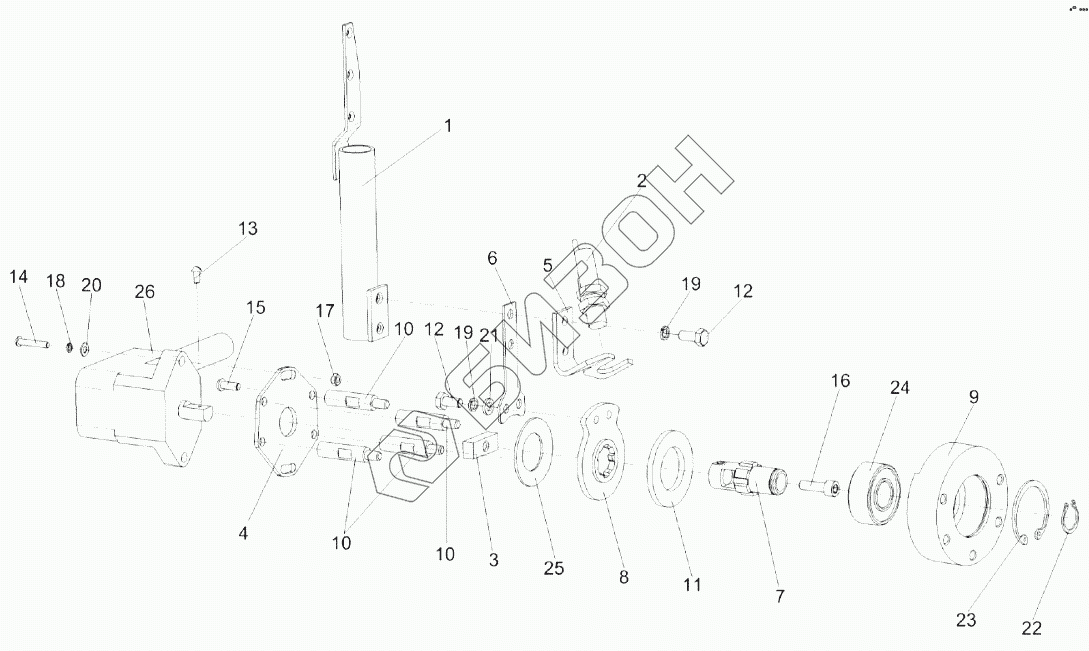

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Привод КВК 0129310Б
1
2
3
4
5
6
7
8
9
10
10
10
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0129310Б | КВК0129310Б | Привод |
Загрузка ...
|
|
| 1 | КВК0129450 | Труба |
Загрузка ...
|
|
| 2 | КВК0701600-01 | Датчик |
Загрузка ...
|
|
| 3 | КВК0129422 | Вороток |
Загрузка ...
|
|
| 4 | КВК0129425А | Шайба |
Загрузка ...
|
|
| 5 | КВК0129514 | Кронштейн |
Загрузка ...
|
|
| 6 | КВК0129515 | Пружина |
Загрузка ...
|
|
| 7 | КВК0129607 | Вал |
Загрузка ...
|
|
| 8 | КВК0129608 | Шайба |
Загрузка ...
|
|
| 9 | КВК0129621А | Корпус |
Загрузка ...
|
|
| 10 | КВК0129623 | Бонка |
Загрузка ...
|
|
| 11 | УЭС0300001 | Накладка |
Загрузка ...
|
|
| 12 | БолтМ6-6gx12-7798 | Болт М6-6gx12-7798 |
Загрузка ...
|
|
| 13 | ВинтB.М4-6gx8-17473 | Винт B.М4-6gx8-17473 |
Загрузка ...
|
|
| 14 | ВинтB.М4-6gx22-17473 | Винт B.М4-6gx22-17473 |
Загрузка ...
|
|
| 15 | ВинтB.М6-6gx12-17473 | Винт B.М6-6gx12-17473 |
Загрузка ...
|
|
| 16 | ВинтB.М6-6gx18-17473 | Винт B.М6-6gХ18-17473 |
Загрузка ...
|
|
| 17 | ГайкаМ4-6g-5927 | Гайка М4-6g-5927 |
Загрузка ...
|
|
| 18 | Шайба4.65Г-6402 | Шайба 4.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаC4.01-6958 | Шайба C 4.01-6958 |
Загрузка ...
|
|
| 21 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 22 | В17-13942 | Кольцо В17-13942 |
Загрузка ...
|
|
| 23 | В40-13943 | Кольцо В40-13943 |
Загрузка ...
|
|
| 24 | 180503-8882 | Подшипник 180503-8882 |
Загрузка ...
|
|
| 25 | ПружинаI-3-3-45х25х1,5х1,5-3057 | Пружина |
Загрузка ...
|
|
| 26 | СенсорС-03 | Сенсор С-03 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
