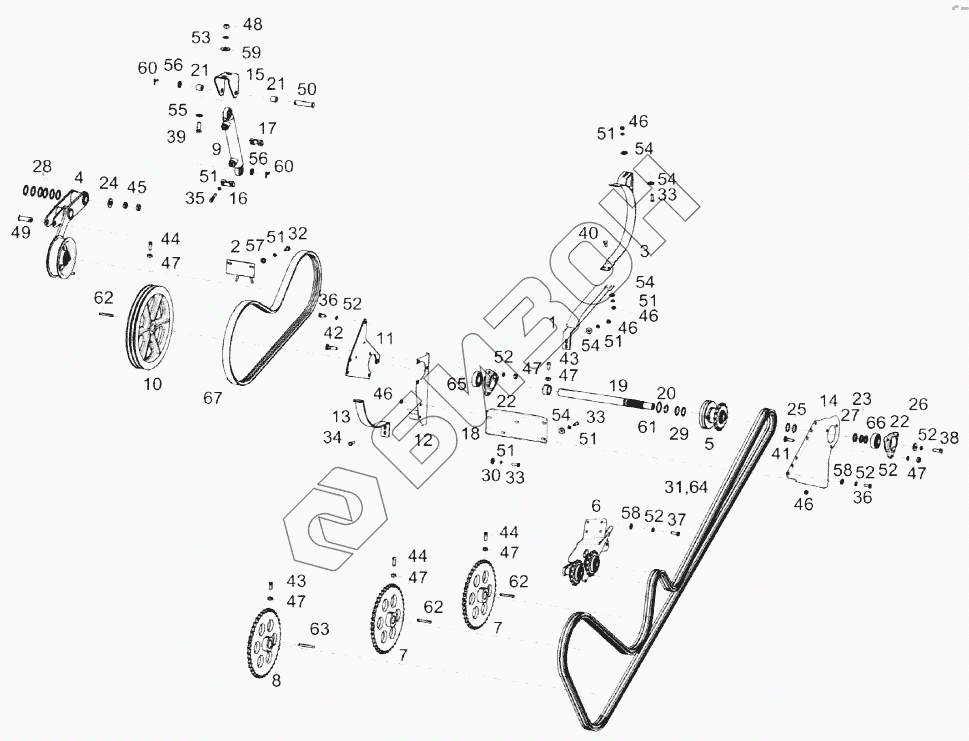

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Установка привода выгрузки КЗК-14-0221000А
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
35
36
36
37
38
39
40
41
42
43
43
44
44
44
45
46
46
46
46
46
47
47
47
47
47
47
47
48
49
50
51
51
51
51
51
51
51
52
52
52
52
52
52
53
54
54
54
54
54
55
56
56
57
58
58
59
60
60
61
62
62
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-14-0221000А | КЗК-14-0221000А | Установка привода выгрузки |
Загрузка ...
|
|
| 1 | КЗК-14-0221010А | Ограждение |
Загрузка ...
|
|
| 2 | КЗК-14-0221020А | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК-14-0221030 | Щиток |
Загрузка ...
|
|
| 4 | КЗК-14-0221100А | Устройство натяжное |
Загрузка ...
|
|
| 5 | КЗК-14-0221190 | Муфта |
Загрузка ...
|
|
| 6 | КЗК-14-0221230А | Механизм натяжения |
Загрузка ...
|
|
| 7 | КЗК-14-0221270 | Звездочка |
Загрузка ...
|
|
| 8 | КЗК-14-0221270-01 | Звездочка |
Загрузка ...
|
|
| 9 | КЗК-1420-0609510 | Гидроцилиндр выгрузки зернового бункера |
Загрузка ...
|
|
| 10 | КЗК-14-0221101А | Шкив |
Загрузка ...
|
|
| 11 | КЗК-14-0221405 | Пластина |
Загрузка ...
|
|
| 12 | КЗК-14-0221406А | Пластина |
Загрузка ...
|
|
| 13 | КЗК-14-0221407А | Обод |
Загрузка ...
|
|
| 14 | КЗК-14-0221415 | Кронштейн |
Загрузка ...
|
|
| 15 | КЗК-14-0221418А | Кронштейн |
Загрузка ...
|
|
| 16 | КЗК-14-0221425 | Ограничитель |
Загрузка ...
|
|
| 17 | КЗК-14-0221425-01 | Ограничитель |
Загрузка ...
|
|
| 18 | КЗК-14-0221428 | Кронштейн |
Загрузка ...
|
|
| 19 | КЗК-14-0221608 | Вал |
Загрузка ...
|
|
| 20 | КЗК-14-0221801 | Кольцо |
Загрузка ...
|
|
| 21 | КЗК-14-0221805 | Втулка |
Загрузка ...
|
|
| 22 | КЗР0101106 | Корпус подшипника |
Загрузка ...
|
|
| 23 | КСН0100647 | Шайба |
Загрузка ...
|
|
| 24 | КСН0114402-01 | Шайба |
Загрузка ...
|
|
| 25 | КСН0118419 | Шайба регулировочная |
Загрузка ...
|
|
| 26 | ПКК0107457Б | Шайба |
Загрузка ...
|
|
| 27 | ПКК0117442 | Шайба |
Загрузка ...
|
|
| 28 | ПКК0190408 | Шайба |
Загрузка ...
|
|
| 29 | СТВ0103416 | Шайба |
Загрузка ...
|
|
| 30 | УЭС-7-0400405 | Шайба |
Загрузка ...
|
|
| 31 | Цепь | Цепь |
Загрузка ...
|
|
| 32 | БолтМ8-6gx20-7796 | Болт М8-6gx20-7796 |
Загрузка ...
|
|
| 33 | БолтМ8-6gx25-7796 | Болт М8-6gx25-7796 |
Загрузка ...
|
|
| 34 | БолтМ8-6gx30-7796 | Болт М8-6gx30-7796 |
Загрузка ...
|
|
| 35 | БолтМ8-6gx40-7796 | Болт М8-6gx40-7796 |
Загрузка ...
|
|
| 36 | БолтМ10-6gx20-7796 | Болт М10-6gx20-7796 |
Загрузка ...
|
|
| 37 | БолтМ10-6gx25-7796 | Болт М10-6gx25-7796 |
Загрузка ...
|
|
| 38 | БолтМ10-6gx30-7796 | Болт М10-6gx30-7796 |
Загрузка ...
|
|
| 39 | БолтМ12-6gx35-7796 | Болт М12-6gx35-7796 |
Загрузка ...
|
|
| 40 | БолтМ8-6gx20-7802 | Болт М8-6gx20-7802 |
Загрузка ...
|
|
| 41 | БолтМ10-6gx35-7802 | Болт М10-6gx35-7802 |
Загрузка ...
|
|
| 42 | БолтМ10-6gx40-7802 | Болт М10-6gx40-7802 |
Загрузка ...
|
|
| 43 | ВинтB.М10-6gx20-1485 | Винт B.М10-6gx20-1485 |
Загрузка ...
|
|
| 44 | ВинтB.М10-6gx25-1485 | Винт B.М10-6gx25-1485 |
Загрузка ...
|
|
| 45 | ГайкаМ20-6g-2526 | Гайка М20-6g-2526 |
Загрузка ...
|
|
| 46 | ГайкаМ8-6g-5915 | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 47 | ГайкаМ10-6g-5915 | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 48 | ГайкаМ12-6g-5915 | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 49 | Ось6-20b12х60-9650 | Ось 6-20 b12х60-9650 |
Загрузка ...
|
|
| 50 | Ось6-20b12х90-9650 | Ось 6-20 b12х90-9650 |
Загрузка ...
|
|
| 51 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 52 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 53 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 54 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 55 | ШайбаC12.01-6958 | Шайба C 12.01-6958 |
Загрузка ...
|
|
| 56 | Шайба20.01-9649 | Шайба 20.01-9649 |
Загрузка ...
|
|
| 57 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 58 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 59 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 60 | Шплинт5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
|
| 61 | В35-13942 | Кольцо В35-13942 |
Загрузка ...
|
|
| 62 | Шпонка10х8х70-23360 | Шпонка 10х8х70-23360 |
Загрузка ...
|
|
| 63 | Шпонка12х8х80-23360 | Шпонка 12х8х80-23360 |
Загрузка ...
|
|
| 64 | Звено | Звено к цепи |
Загрузка ...
|
|
| 65 | 1580207С17 | Подшипник 1580207С17 |
Загрузка ...
|
|
| 66 | 1680206С17 | Подшипник |
Загрузка ...
|
|
| 67 | 2HBBP2470K | Ремень 2 HB BP 2470 K |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
