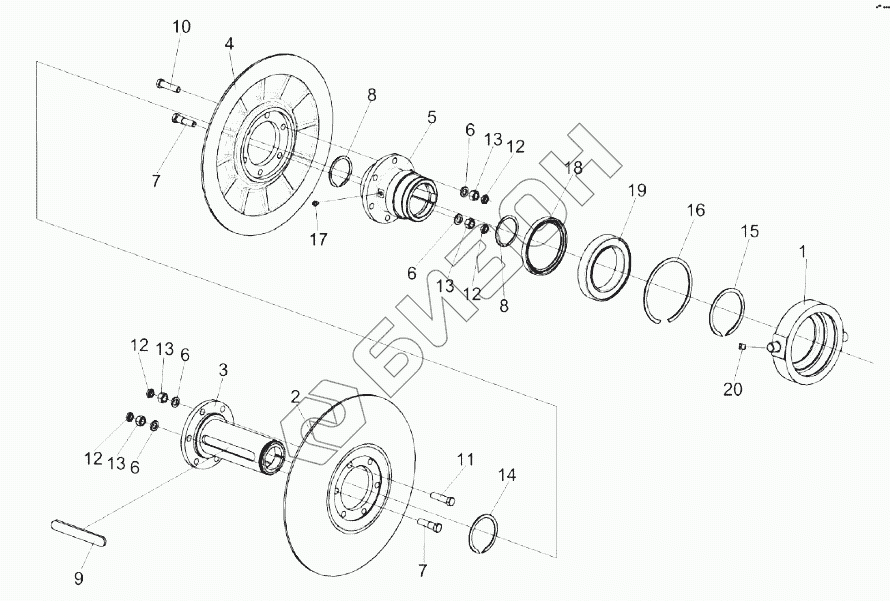

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Вариатор КЗК-1420-0108010
1
2
3
4
5
6
6
6
6
7
7
8
8
9
10
11
12
12
12
12
13
13
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-1420-0108020 | КЗК-1420-0108020 | Диск |
Загрузка ...
|
|
| КЗК-1420-0108030 | КЗК-1420-0108030 | Диск |
Загрузка ...
|
|
| КЗК-1420-0108010 | КЗК-1420-0108010 | Вариатор |
Загрузка ...
|
|
| 1 | КЗК-1420-0108602 | Корпус |
Загрузка ...
|
|
| 2 | КЗК-1420-0108103 | Диск |
Загрузка ...
|
|
| 3 | КЗК-1420-0108609 | Ступица |
Загрузка ...
|
|
| 4 | КЗК-1420-0108103 | Диск |
Загрузка ...
|
|
| 5 | КЗК-1420-0108611 | Ступица |
Загрузка ...
|
|
| 6 | КСН0100636-02 | Шайба |
Загрузка ...
|
|
| 7 | РСМ10.01.15.638 | Болт специальный |
Загрузка ...
|
|
| 8 | КЗК0123003-01 | Кольцо |
Загрузка ...
|
|
| 9 | РСМ10.01.15.637 | Шпонка |
Загрузка ...
|
|
| 10 | БолтМ16x1,5-6gx707796 | Болт М16x1,5-6gx70 7796 |
Загрузка ...
|
|
| 11 | БолтМ16x1,5-6gx357796 | Болт М16x1,5-6gx35 7796 |
Загрузка ...
|
|
| 12 | ГайкаМ16x1,5-6g2526 | Гайка М16x1,5-6g 2526 |
Загрузка ...
|
|
| 13 | ГайкаМ16x1,5-6g-5915 | Гайка М16x1,5-6g-5915 |
Загрузка ...
|
|
| 14 | В95-13940 | Кольцо В95-13940 |
Загрузка ...
|
|
| 15 | В120-13940 | Кольцо В120-13940 |
Загрузка ...
|
|
| 16 | В180-13941 | Кольцо В180-13941 |
Загрузка ...
|
|
| 17 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 18 | Манжета1.1-135x160-1-8752 | Манжета 1.1-135x160-1-8752 |
Загрузка ...
|
|
| 19 | 6024-RS1 | Подшипник 6024-RS1 |
Загрузка ...
|
|
| 20 | GEK6510-6-M10x1-S01ZG226-13752-6 | Штуцер прямой быстросъемный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
