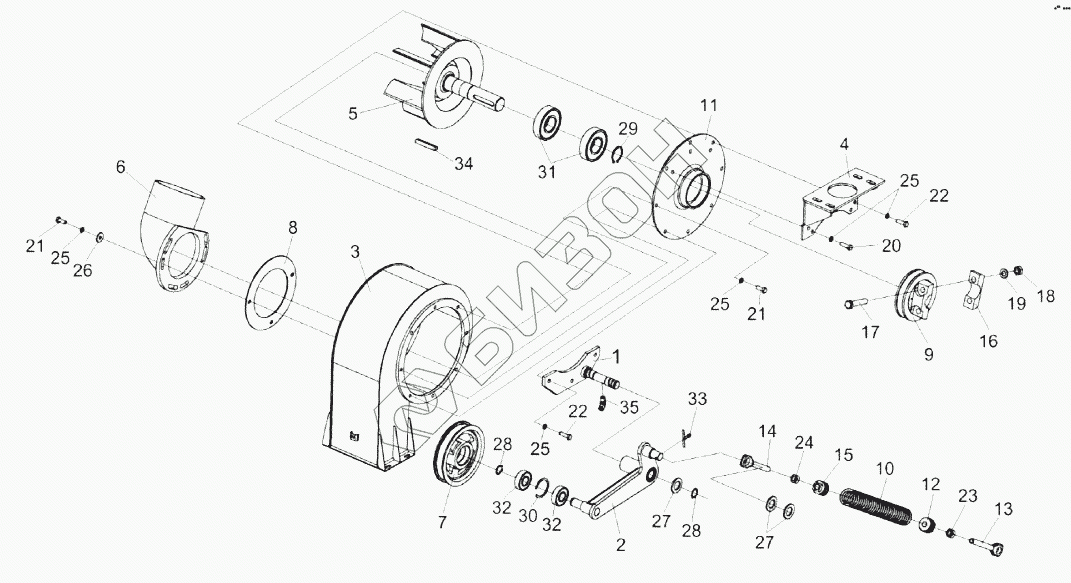

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Вентилятор КЗК-14-0112010А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
25
25
25
26
27
27
28
28
29
30
31
32
32
33
34
35
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| КЗК-14-0112030 |
КЗК-14-0112030 |
|
Пружина |
Загрузка ...
|
| КЗК-14-0112010А |
КЗК-14-0112010А |
|
Вентилятор |
Загрузка ...
|
| КЗК-14-0112050 |
КЗК-14-0112050 |
|
Рычаг |
Загрузка ...
|
| КЗК-14-0112040 |
КЗК-14-0112040 |
|
Шкив |
Загрузка ...
|
| 1 |
КЗК-14-0112020 |
|
Опора |
Загрузка ...
|
| 2 |
КЗК-14-0112060 |
|
Рычаг |
Загрузка ...
|
| 3 |
КЗК-14-0112130 |
|
Кожух |
Загрузка ...
|
| 4 |
КЗК-14-0112140 |
|
Кронштейн |
Загрузка ...
|
| 5 |
УЭС-7-0170030-01 |
|
Вентилятор |
Загрузка ...
|
| 6 |
КЗК-14-0112001 |
|
Патрубок |
Загрузка ...
|
| 7 |
КЗК-14-0112102 |
|
Ролик |
Загрузка ...
|
| 8 |
КЗК-14-0112412 |
|
Прокладка |
Загрузка ...
|
| 9 |
КЗК-14-0112601 |
|
Шкив |
Загрузка ...
|
| 10 |
КЗК-14-0112605 |
|
Пружина |
Загрузка ...
|
| 11 |
КЗК-12-3-0112101 |
|
Крышка |
Загрузка ...
|
| 12 |
КЗР0202105 |
|
Пробка |
Загрузка ...
|
| 13 |
КЗР0202673-02 |
|
Зацеп |
Загрузка ...
|
| 14 |
КЗР0202673-03 |
|
Зацеп |
Загрузка ...
|
| 15 |
КПР6108101 |
|
Пробка |
Загрузка ...
|
| 16 |
УЭС-7-0170616 |
|
Прижим |
Загрузка ...
|
| 17 |
УЭС-7-0170617 |
|
Болт |
Загрузка ...
|
| 18 |
УЭС0100602 |
|
Гайка |
Загрузка ...
|
| 19 |
УЭС0100607 |
|
Шайба |
Загрузка ...
|
| 20 |
БолтМ8-6gx16-7796 |
|
Болт М8-6gx16-7796 |
Загрузка ...
|
| 21 |
БолтМ8-6gx20-7796 |
|
Болт М8-6gx20-7796 |
Загрузка ...
|
| 22 |
БолтМ8-6gx30-7796 |
|
Болт М8-6gx30-7796 |
Загрузка ...
|
| 23 |
ГайкаМ12-6g-2526 |
|
Гайка М12-6g-2526 |
Загрузка ...
|
| 24 |
ГайкаМ12-LH-6g-2526 |
|
Гайка М12-LH-6g-2526 |
Загрузка ...
|
| 25 |
Шайба8Т.65Г-6402 |
|
Шайба 8Т.65Г-6402 |
Загрузка ...
|
| 26 |
ШайбаC8.01-6958 |
|
Шайба C 8.01-6958 |
Загрузка ...
|
| 27 |
ШайбаC.20.01-11371 |
|
Шайба C.20.01-11371 |
Загрузка ...
|
| 28 |
В20-13942 |
|
Кольцо В20-13942 |
Загрузка ...
|
| 29 |
В35-13940 |
|
Кольцо В35-13940 |
Загрузка ...
|
| 30 |
В47-13941 |
|
Кольцо В47-13941 |
Загрузка ...
|
| 31 |
180307-8882 |
|
Подшипник 180307-8882 |
Загрузка ...
|
| 32 |
180204-8882 |
|
Подшипник |
Загрузка ...
|
| 33 |
Шплинт5х32-397 |
|
Шплинт 5х32-397 |
Загрузка ...
|
| 34 |
Шпонка10х8х63-23360 |
|
Шпонка 10х8х63-23360 |
Загрузка ...
|
| 35 |
STWE6-LLM10х1,0KC223-13021-3 |
|
Штуцер угловой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
