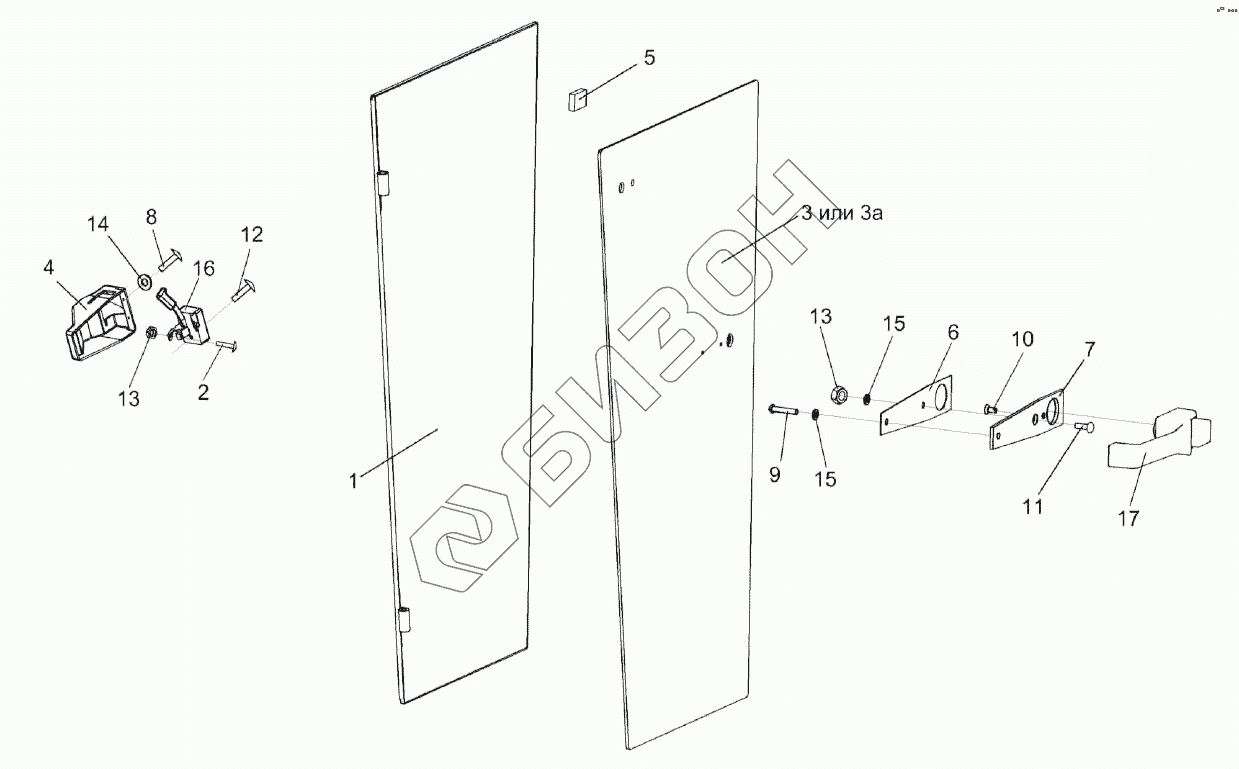

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Дверь КВК 0120320-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
КВК0120320-01 КВК0120320-01 Дверь
Загрузка ...
КВК0120330-01 КВК0120330-01 Дверь
Загрузка ...
1 КВК0120340 Каркас двери
Загрузка ...
2 СЭУ0200840 Упор
Загрузка ...
3 КВК0120004-01 Стекло
Загрузка ...
КВК0120004-03 Стекло
Загрузка ...
4 КВК0120012 Крышка
Загрузка ...
5 СЭУ0200022 Подкладка
Загрузка ...
6 СЭУ0200072 Прокладка
Загрузка ...
7 СЭУ0200497 Пластина
Загрузка ...
8 ВинтВ.М4-6ех8-17473 Винт В.М4-6ех8-17473
Загрузка ...
9 ВинтВ.М4-6ех30-17473 Винт
Загрузка ...
10 ВинтВ2.М6-6ех12-17475 Винт В2.М6-6ех12-17475
Загрузка ...
11 ВинтВ2.М6-6ех25-17475 Винт В2.М6-6ех25-17475
Загрузка ...
12 ВинтВ2.М8-6ех16-17475 Винт В2.М8-6ех16-17475
Загрузка ...
13 ГайкаМ6-6G.8-5915 Гайка М6-6G.8-5915
Загрузка ...
14 ШайбаС.4.01-11371 Шайба С.4.01-11371
Загрузка ...
15 ШайбаС.6.01-11371 Шайба С.6.01-11371
Загрузка ...
16 80-6105050-01 Замок
Загрузка ...
17 80-6105300-А1 Ручка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
