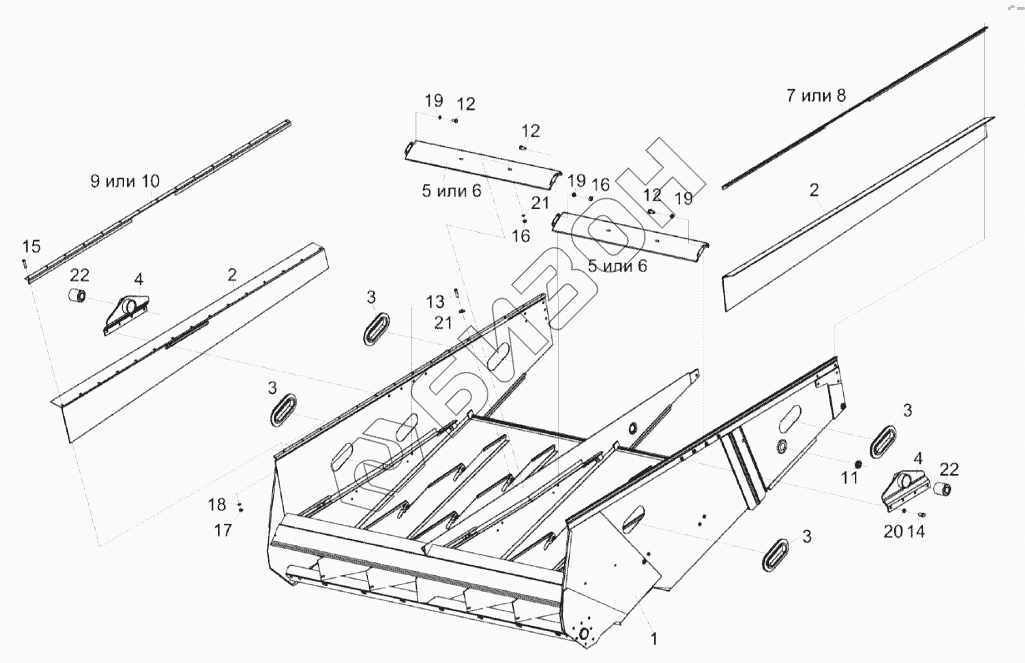

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Грохот смонтированный КЗК-14-0240010А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
3
3
4
4
5
5
6
6
7
8
9
10
11
12
12
12
13
14
15
16
16
17
18
19
19
19
20
21
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-14-0240180 КЗК-14-0240180 Кронштейн
Загрузка ...
КЗК-14-0240010А КЗК-14-0240010А Грохот смонтированный
Загрузка ...
1 КЗК-14-0240040А Рама стана решетного нижнего
Загрузка ...
2 КЗК-14-0240003 Уплотнение
Загрузка ...
3 КЗК-14-0240005 Уплотнение
Загрузка ...
4 КЗК-14-0240190 Пластина опорная
Загрузка ...
5 КЗК-14-0240438 Щиток направляющий
Загрузка ...
6 КЗК-14-0240438-01 Щиток направляющий
Загрузка ...
7 КЗК-14-0240453 Шина
Загрузка ...
8 КЗК-14-0240453-01 Шина
Загрузка ...
9 КЗК-14-0240453-02 Шина
Загрузка ...
10 КЗК-14-0240453-03 Шина
Загрузка ...
11 КИС0140061-03 Втулка
Загрузка ...
12 БолтМ6-6eх12-7798 Болт М6-6eх12-7798
Загрузка ...
13 БолтМ6-6eх14-7798 Болт М6-6eх14-7798
Загрузка ...
14 БолтМ8-6eх16-7798 Болт М8-6eх16-7798
Загрузка ...
15 БолтМ5-6eх20-7805 Болт М5-6eх20-7805
Загрузка ...
16 ГайкаМ6-6G-5915 Гайка М6-6G-5915
Загрузка ...
17 ГайкаМ5-6G-5927 Гайка М5-6G-5927
Загрузка ...
18 Шайба5Т.65Г-6402 Шайба 5Т.65Г-6402
Загрузка ...
19 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
Загрузка ...
20 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
21 ШайбаC6.01-6958 Шайба C 6.01-6958
Загрузка ...
22 118072 Сайлентблок
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
