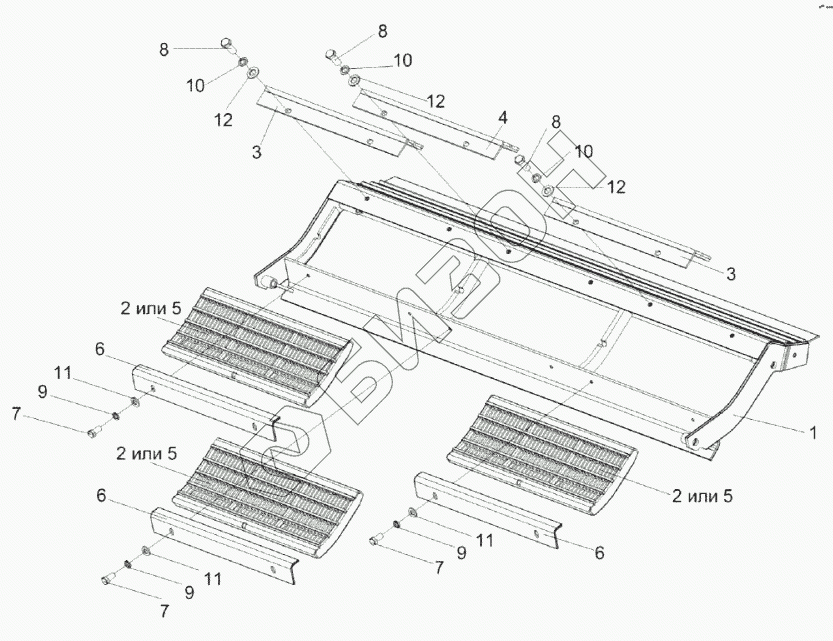

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Подбарабанье переднее КЗК-14-0103100А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
3
3
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-14-0103100А КЗК-14-0103100А Подбарабанье переднее
Загрузка ...
1 КЗК-14-0103110А Рама переднего предбарабанья
Загрузка ...
2 КЗК-14-0103130А Дека
Загрузка ...
3 КЗК-14-0103150 Сегмент молотилки
Загрузка ...
4 КЗК-14-0103150-01 Сегмент молотилки
Загрузка ...
5 КЗК-14-0503010А Дека кукурузная
Загрузка ...
6 КЗК-14-0103449 Прижим
Загрузка ...
7 БолтМ10-6eх20-7796 Болт М10-6eх20-7796
Загрузка ...
8 БолтМ12-6eх30-7796 Болт М12-6eх30-7796
Загрузка ...
9 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
Загрузка ...
10 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
Загрузка ...
11 ШайбаC10.01-6958 Шайба C 10.01-6958
Загрузка ...
12 ШайбаC.12.01-11371 Шайба C.12.01-11371
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
