Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Реверс КЗК-1420-1804000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
19
19
20
20
21
21
22
23
24
25
26

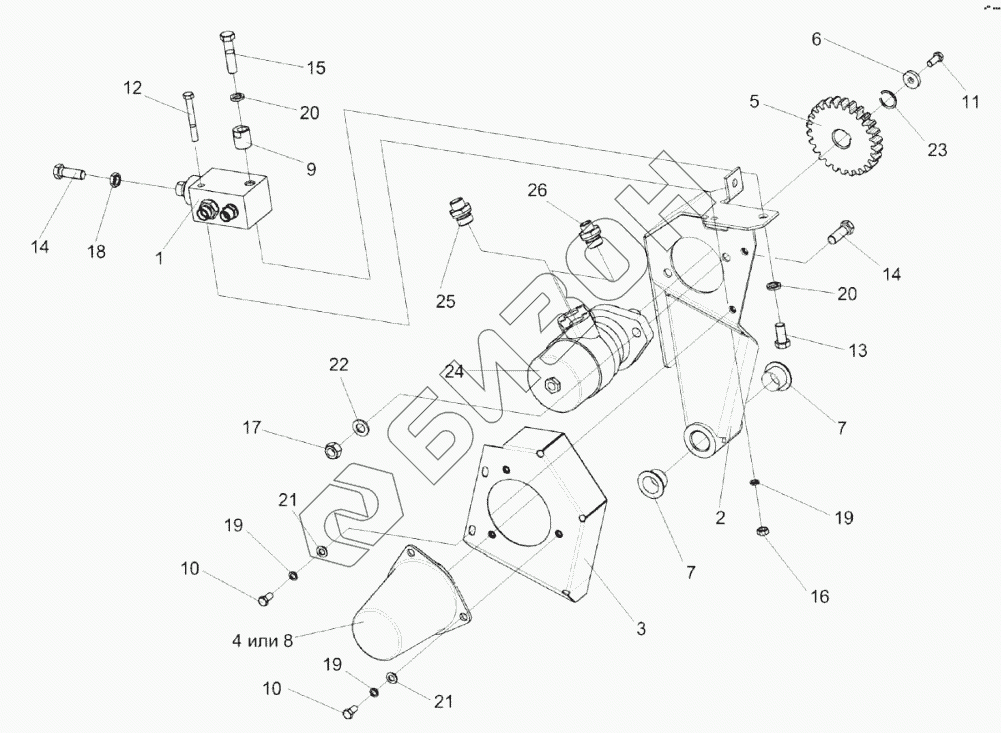

Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-1420-1804000 КЗК-1420-1804000 Реверс
Загрузка ...
1 КЗК-1420-0679510 Гидроцилиндр реверса наклонной камеры
Загрузка ...
2 КЗК-1420-1804110 Рычаг
Загрузка ...
3 КЗК-1420-1804020 Ограждение
Загрузка ...
4 КЗК-12-1804030 Колпак
Загрузка ...
5 КЗК-1420-1804601 Шестерня
Загрузка ...
6 КЗК-10-0102493 Шайба
Загрузка ...
7 КЗК-12-1804001 Втулка
Загрузка ...
8 КЗК-12-1804003 Колпак
Загрузка ...
9 КЗК-12-1804604 Эксцентрик
Загрузка ...
10 БолтМ8-6eх16-7796 Болт М8-6eх16-7796
Загрузка ...
11 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
Загрузка ...
12 БолтМ8-6eх65-7796 Болт М8-6eх65-7796
Загрузка ...
13 БолтМ12-6eх25-7796 Болт М12-6eх25-7796
Загрузка ...
14 БолтМ12-6eх35-7796 Болт М12-6eх35-7796
Загрузка ...
15 БолтМ12-6eх50-7796 Болт М12-6eх50-7796
Загрузка ...
16 ГайкаМ8-6G.8-5915 Гайка М8-6G.8-5915
Загрузка ...
17 ГайкаМ12-6G.8-5915 Гайка М12-6G.8-5915
Загрузка ...
18 ГайкаМ12-6G-2526 Гайка М12-6G-2526
Загрузка ...
19 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
20 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
Загрузка ...
21 ШайбаC.8.01-11371 Шайба C.8.01-11371
Загрузка ...
22 ШайбаC.12.01-11371 Шайба C.12.01-11371
Загрузка ...
23 В25 Кольцо ГОСТ 13940-68
Загрузка ...
24 КЗК-1420-0679200 Гидромотор реверса наклонной камеры
Загрузка ...
24 MP200C Гидромотор
Загрузка ...
25 GE10LR1/2EDOMDCF Штуцер GE10LR1/2EDOMDCF
Загрузка ...
26 GE12LR1/2EDOMDCF Штуцер
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
