Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Щиток КЗ 0104060

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
6
7
8
9
10
10
11
12
13

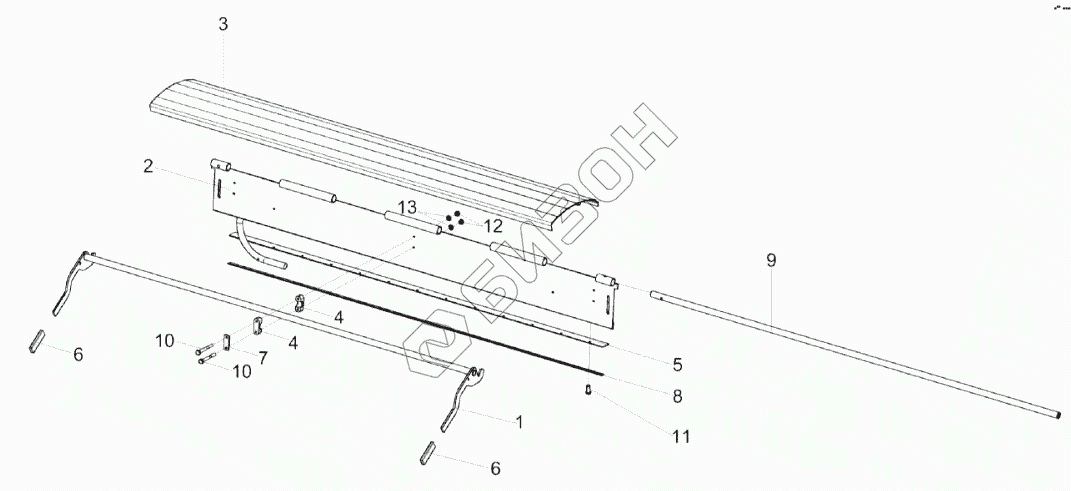

Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗ0104060 КЗ0104060 Щиток
Загрузка ...
1 КЗ0104070 Рычаг зажимной
Загрузка ...
2 КЗ0104080 Щиток
Загрузка ...
3 КЗ0104090 Пластина питателя
Загрузка ...
4 КЗ0104001 Опора
Загрузка ...
5 КЗ0104002 Уплотнение
Загрузка ...
6 КЗ0104003 Рукоятка
Загрузка ...
7 КЗ0104414 Пластина
Загрузка ...
8 КЗ0104415 Планка
Загрузка ...
9 КЗ0104607 Ось
Загрузка ...
10 БолтМ6-6eх55-7798 Болт М6-6eх55-7798
Загрузка ...
11 ВинтВ.М6-6ех12.58-17473 Винт
Загрузка ...
12 ГайкаМ6-6G-5915 Гайка М6-6G-5915
Загрузка ...
13 ШайбаC.6.01-11371 Шайба C.6.01-11371
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
