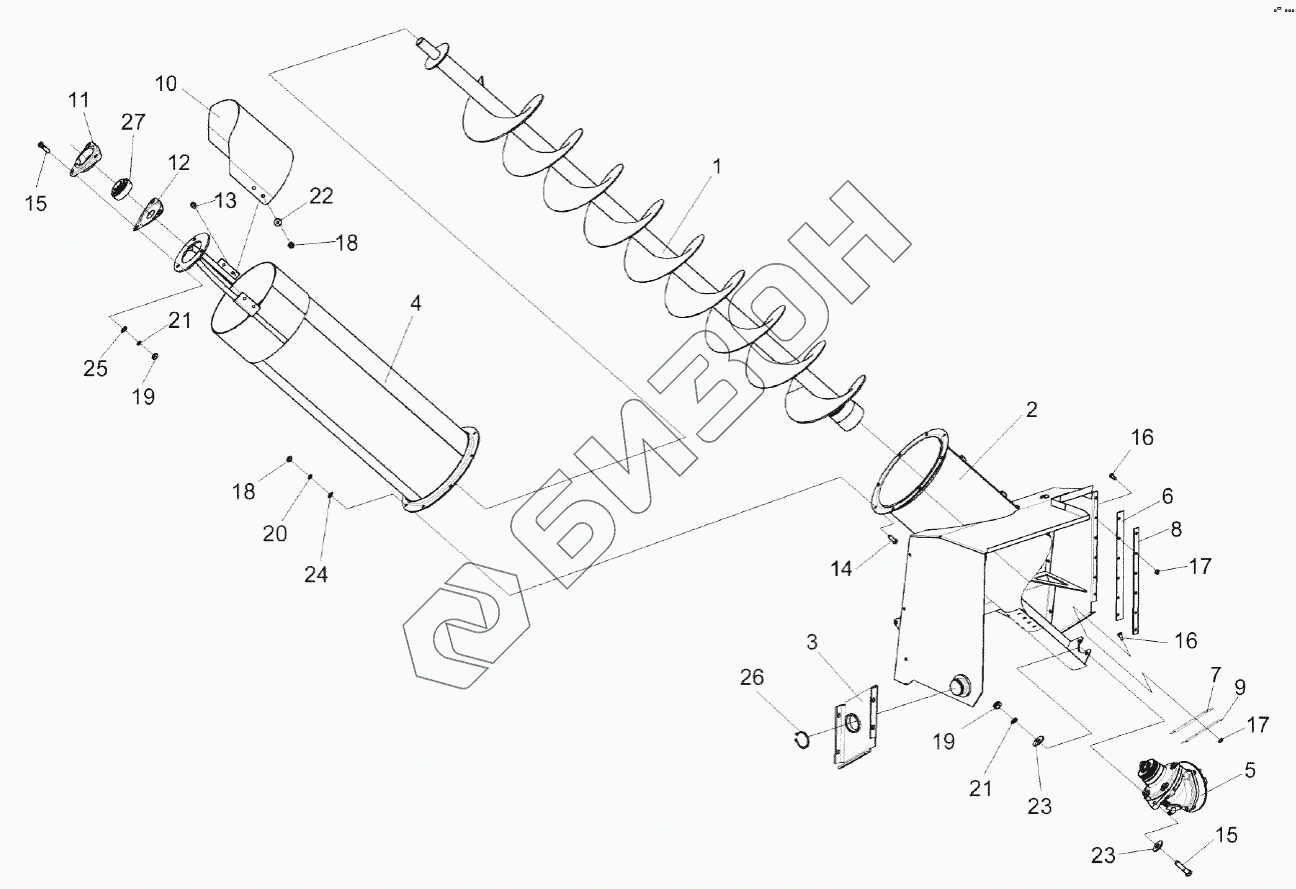

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Шнек загрузки КЗК-14-0216000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
19
20
21
21
22
23
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-14-0216010 КЗК-14-0216010 Блок загрузки
Загрузка ...
КЗК-14-0216000 КЗК-14-0216000 Шнек загрузки
Загрузка ...
1 КЗК-14-0216030 Шнек загрузной
Загрузка ...
2 КЗК-14-0216040 Корпус
Загрузка ...
3 КЗК-14-0216060 Кронштейн
Загрузка ...
4 КЗК-14-0216020 Кожух
Загрузка ...
4 КЗК-14-0216070 Кожух
Загрузка ...
5 КЗК-14-0245100-01 Редуктор
Загрузка ...
6 КЗК-14-0216001 Уплотнитель
Загрузка ...
7 КЗК-14-0216002 Уплотнитель
Загрузка ...
8 КЗК-14-0216415 Прижим
Загрузка ...
9 КЗК-14-0216416 Прижим
Загрузка ...
10 КЗК-14-0216418 Щиток
Загрузка ...
11 КЗР0101106-01 Корпус подшипника
Загрузка ...
12 КЗР0101484 Крышка
Загрузка ...
13 БолтМ8-6eх16-7796 Болт М8-6eх16-7796
Загрузка ...
14 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
Загрузка ...
15 БолтМ10-6eх40-7796 Болт М10-6eх40-7796
Загрузка ...
16 БолтМ6-6eх14-7798 Болт М6-6eх14-7798
Загрузка ...
17 ГайкаМ6-6G-5915 Гайка М6-6G-5915
Загрузка ...
18 ГайкаМ8-6G-5915 Гайка М8-6G-5915
Загрузка ...
19 ГайкаМ10-6G-5915 Гайка М10-6G-5915
Загрузка ...
20 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
21 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
Загрузка ...
22 ШайбаC8.01-6958 Шайба C 8.01-6958
Загрузка ...
23 ШайбаC10.01-6958 Шайба C 10.01-6958
Загрузка ...
24 ШайбаC.8.01-11371 Шайба C.8.01-11371
Загрузка ...
25 ШайбаC.10.01-11371 Шайба C.10.01-11371
Загрузка ...
26 В50-13942 Кольцо В50-13942
Загрузка ...
27 1680206С17 Подшипник
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
