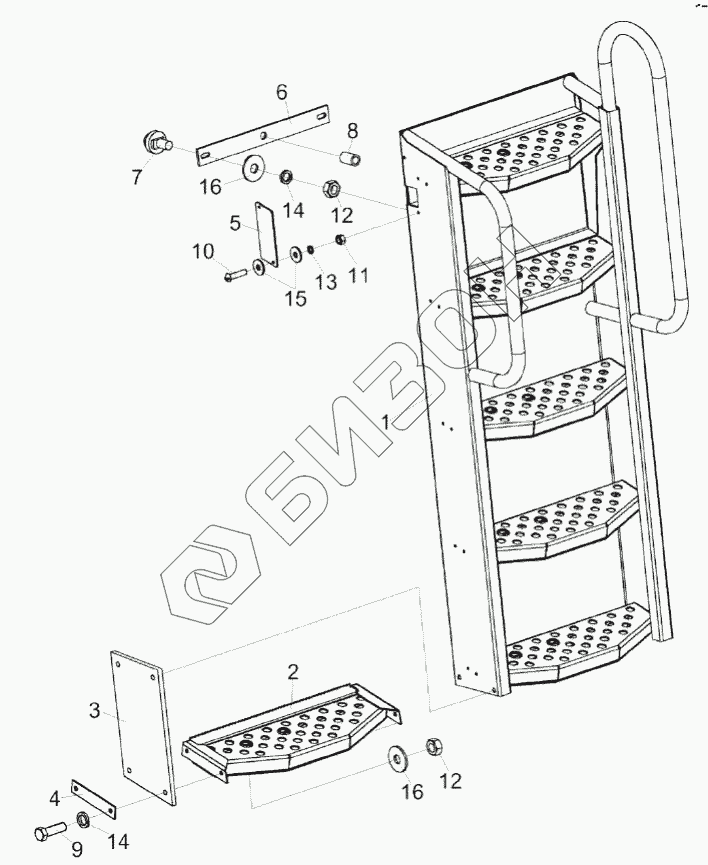

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Трап КЗК-12-0117030А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-12-0117030А КЗК-12-0117030А Трап
Загрузка ...
1 КЗК-12-0117300А Трап
Загрузка ...
2 КЗК-12-0117310 Подножка
Загрузка ...
3 КЗ0125004А Пластина
Загрузка ...
4 КЗ0125432А Планка
Загрузка ...
5 КЗ0125438А Накладка
Загрузка ...
6 КЗ0125320 Планка
Загрузка ...
6 КЗ0125444 Планка
Загрузка ...
7 КЗ0125606 Фиксатор
Загрузка ...
8 КЗ0125607 Втулка
Загрузка ...
9 БолтМ10-6eх35-7796 Болт М10-6eх35-7796
Загрузка ...
10 ВинтВ.М6-6eх25-17473 Винт В.М6-6eх25-17473
Загрузка ...
11 ГайкаМ6-6G-5915 Гайка М6-6G-5915
Загрузка ...
12 ГайкаМ10-6G-5915 Гайка М10-6G-5915
Загрузка ...
13 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
Загрузка ...
14 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
Загрузка ...
15 ШайбаС6.01-6958 Шайба С6.01-6958
Загрузка ...
16 ШайбаС10.01-6958 Шайба С10.01-6958
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
