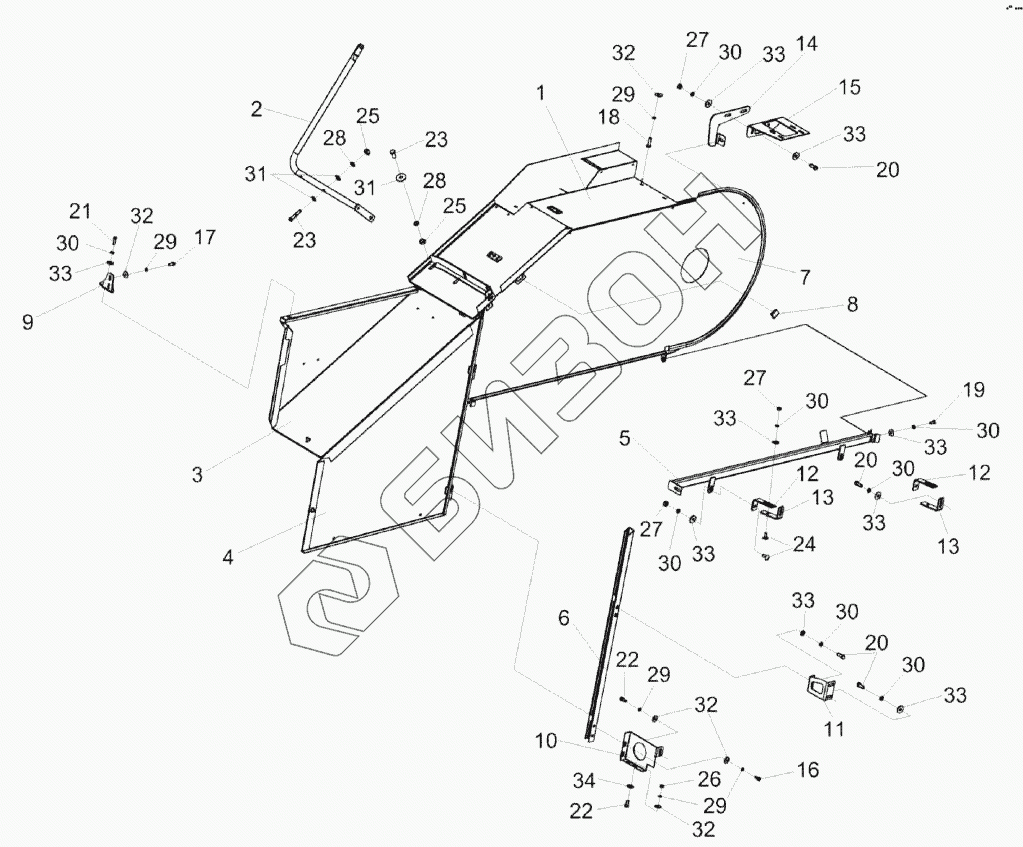

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Установка капотов КЗК-1420-0132100
/260.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
20
20
21
22
22
23
23
24
25
25
26
27
27
27
28
28
29
29
29
29
30
30
30
30
30
30
30
30
31
31
32
32
32
32
33
33
33
33
33
33
33
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-1420-0132100 | КЗК-1420-0132100 | Установка капотов |
Загрузка ...
|
|
| 1 | КЗК-1420-0132110 | Панель |
Загрузка ...
|
|
| 2 | КЗК-1420-0132120А | Опора |
Загрузка ...
|
|
| 3 | КЗК-1420-0132130 | Панель |
Загрузка ...
|
|
| 4 | КЗК-1420-0132160 | Панель |
Загрузка ...
|
|
| 5 | КЗК-1420-0132170 | Направляющая |
Загрузка ...
|
|
| 6 | КЗК-1420-0132180 | Стойка |
Загрузка ...
|
|
| 7 | КЗК-1420-0132200 | Ограждение |
Загрузка ...
|
|
| 8 | КЗК-1420-0132001 | Держатель |
Загрузка ...
|
|
| 9 | КЗК-1420-0132461 | Кронштейн |
Загрузка ...
|
|
| 10 | КЗК-1420-0132463 | Кронштейн |
Загрузка ...
|
|
| 11 | КЗК-1420-0132486 | Кронштейн |
Загрузка ...
|
|
| 12 | КЗК-1420-0132482 | Планка |
Загрузка ...
|
|
| 13 | КЗК-1420-0132483 | Планка |
Загрузка ...
|
|
| 14 | КЗК-1420-0132484 | Кронштейн |
Загрузка ...
|
|
| 15 | КЗК-1420-0132485 | Кронштейн |
Загрузка ...
|
|
| 16 | БолтМ8-6eХ16-7796 | Болт М8-6eХ16-7796 |
Загрузка ...
|
|
| 17 | БолтМ8-6eХ20-7796 | Болт М8-6eХ20-7796 |
Загрузка ...
|
|
| 18 | БолтМ8-6eХ25-7796 | Болт М8-6eХ25-7796 |
Загрузка ...
|
|
| 19 | БолтМ10-6eХ20-7796 | Болт М10-6eХ20-7796 |
Загрузка ...
|
|
| 20 | БолтМ10-6eХ25-7796 | Болт М10-6eХ25-7796 |
Загрузка ...
|
|
| 21 | БолтМ10-6eХ30-7796 | Болт М10-6eХ30-7796 |
Загрузка ...
|
|
| 22 | БолтМ8-6eХ20-7798 | Болт М8-6eХ20-7798 |
Загрузка ...
|
|
| 23 | БолтМ6-6eХ20-7802 | Болт |
Загрузка ...
|
|
| 24 | БолтМ10-6eХ25-7802 | Болт М10-6eХ25-7802 |
Загрузка ...
|
|
| 25 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 26 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 27 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 28 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 31 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 32 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 33 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 34 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 35 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
