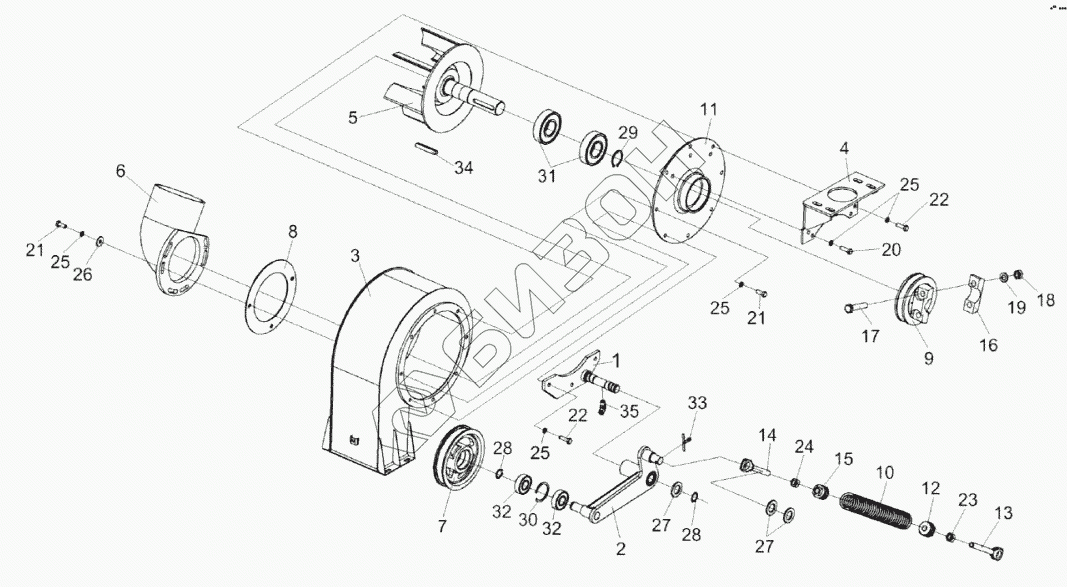

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Вентилятор КЗК-14-0112010А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
25
25
25
26
27
27
28
28
29
30
31
32
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-14-0112010А КЗК-14-0112010А Вентилятор
Загрузка ...
1 КЗК-14-0112020 Опора
Загрузка ...
2 КЗК-14-0112050 Рычаг
Загрузка ...
2 КЗК-14-0112060 Рычаг
Загрузка ...
3 КЗК-14-0112130 Кожух
Загрузка ...
4 КЗК-14-0112140 Кронштейн
Загрузка ...
5 УЭС-7-0170030-01 Вентилятор
Загрузка ...
6 КЗК-14-0112001 Патрубок
Загрузка ...
7 КЗК-14-0112102 Ролик
Загрузка ...
8 КЗК-14-0112412 Прокладка
Загрузка ...
9 КЗК-14-0112040 Шкив
Загрузка ...
9 КЗК-14-0112601 Шкив
Загрузка ...
10 КЗК-14-0112605 Пружина
Загрузка ...
10 КЗК-14-0112030 Пружина
Загрузка ...
11 КЗК-12-3-0112101 Крышка
Загрузка ...
12 КЗР0202105 Пробка
Загрузка ...
13 КЗР0202673-02 Зацеп
Загрузка ...
14 КЗР0202673-03 Зацеп
Загрузка ...
15 КПР6108101 Пробка
Загрузка ...
16 УЭС-7-0170616 Прижим
Загрузка ...
17 УЭС-7-0170617 Болт
Загрузка ...
18 УЭС0100602 Гайка
Загрузка ...
19 УЭС0100607 Шайба
Загрузка ...
20 БолтМ8-6ех16-7796 Болт М8-6ех16-7796
Загрузка ...
21 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
Загрузка ...
22 БолтМ8-6eх30-7796 Болт М8-6eх30-7796
Загрузка ...
23 ГайкаМ12-6G-2526 Гайка М12-6G-2526
Загрузка ...
24 ГайкаМ12-LH-6G-2526 Гайка М12-LH-6G-2526
Загрузка ...
25 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
26 ШайбаC8.01-6958 Шайба C 8.01-6958
Загрузка ...
27 ШайбаC.20.01-11371 Шайба C.20.01-11371
Загрузка ...
28 В20-13942 Кольцо В20-13942
Загрузка ...
29 В35-13940 Кольцо В35-13940
Загрузка ...
30 В47-13941 Кольцо В47-13941
Загрузка ...
31 180307-8882 Подшипник 180307-8882
Загрузка ...
32 180204-8882 Подшипник
Загрузка ...
33 Шплинт5х32-397 Шплинт 5х32-397
Загрузка ...
34 Шпонка10х8х63-23360 Шпонка 10х8х63-23360
Загрузка ...
35 STWE6-LLM10х1,0KC223-13021-3 Штуцер угловой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
