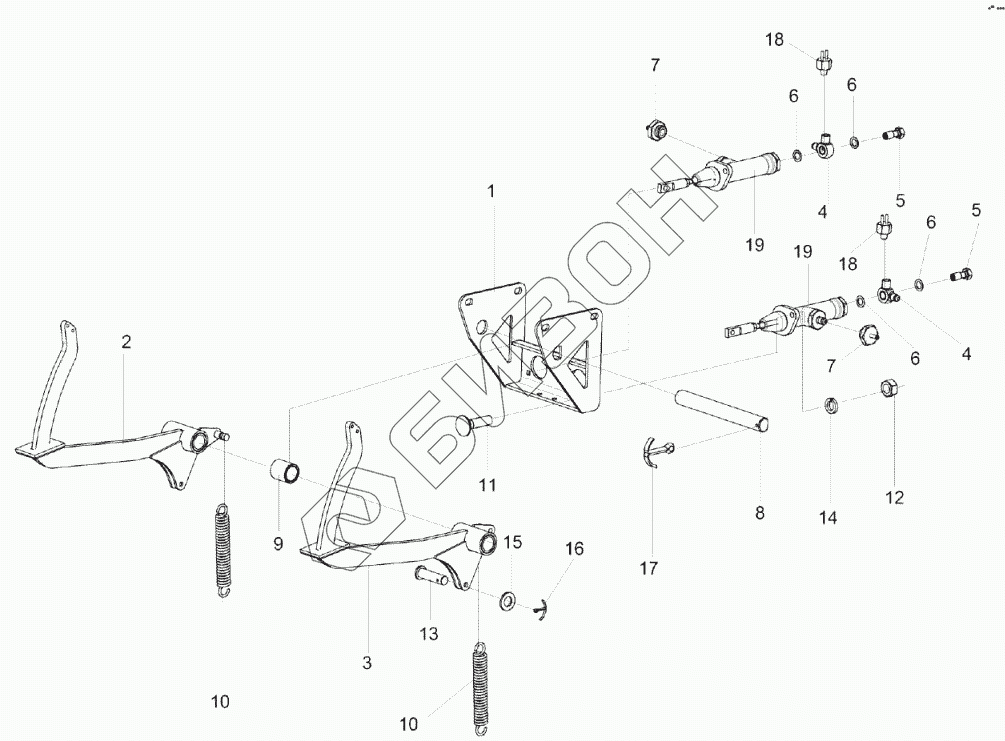

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Блок педалей КЗК-2124-0119100
1
2
3
4
4
5
5
6
6
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-2124-0119100 | КЗК-2124-0119100 | Блок педалей |
Загрузка ...
|
|
| 1 | КЗК-2124-0119110 | Кронштейн блока педального |
Загрузка ...
|
|
| 2 | КЗК-2124-0119610 | Рычаг |
Загрузка ...
|
|
| 3 | КЗК-2124-0119610-01 | Рычаг |
Загрузка ...
|
|
| 4 | УЭС0302450 | Угольник |
Загрузка ...
|
|
| 5 | 54-60303 | Болт |
Загрузка ...
|
|
| 6 | 75Ш-00005 | Прокладка |
Загрузка ...
|
|
| 7 | КВК0129611 | Штуцер переходной |
Загрузка ...
|
|
| 8 | КЗК-2124-0119612 | Ось |
Загрузка ...
|
|
| 9 | КЗК-2124-0119828 | Втулка |
Загрузка ...
|
|
| 10 | УЭС0300609А | Пружина |
Загрузка ...
|
|
| 11 | БолтМ8-6eх30-7802 | Болт М8-6eх30-7802 |
Загрузка ...
|
|
| 12 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 13 | Ось6-8b12х30-9650 | Ось 6-8b12х30-9650 |
Загрузка ...
|
|
| 14 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 15 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 16 | Шплинт2х16-397 | Шплинт 2х16-397 |
Загрузка ...
|
|
| 17 | Шплинт5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
|
| 18 | ВК12Б-Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э |
Загрузка ...
|
|
| 19 | Т22160.2 | Цилиндр главный привода тормозов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
