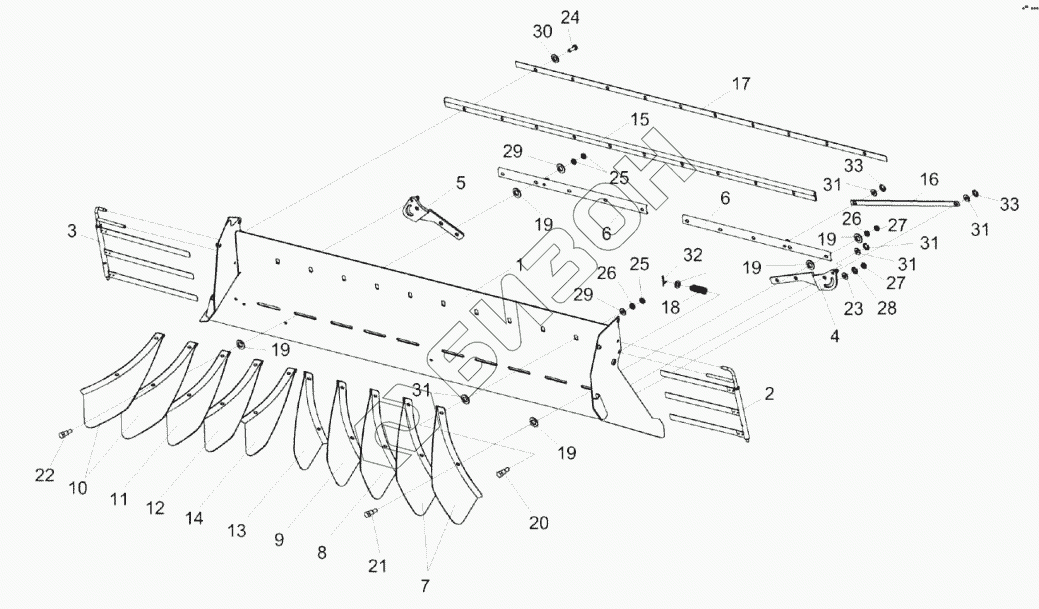

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Дефлектор КЗК-1420-0290020
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
19
20
21
22
23
24
25
25
26
26
27
27
28
29
29
30
31
31
31
31
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-1420-0290020 | КЗК-1420-0290020 | Дефлектор |
Загрузка ...
|
|
| 1 | КЗК-1420-0290050 | Кожух |
Загрузка ...
|
|
| 2 | КЗК-1420-0290100 | Граблина |
Загрузка ...
|
|
| 3 | КЗК-1420-0290100-01 | Граблина |
Загрузка ...
|
|
| 4 | КЗК-1420-0290210 | Рукоятка |
Загрузка ...
|
|
| 5 | КЗК-1420-0290210-01 | Рукоятка |
Загрузка ...
|
|
| 6 | КЗК-1420-0290220 | Планка регулировочная |
Загрузка ...
|
|
| 7 | КЗК-1420-0290470 | Лопатка |
Загрузка ...
|
|
| 8 | КЗК-1420-0290470-01 | Лопатка |
Загрузка ...
|
|
| 9 | КЗК-1420-0290470-02 | Лопатка |
Загрузка ...
|
|
| 10 | КЗК-1420-0290470-03 | Лопатка |
Загрузка ...
|
|
| 11 | КЗК-1420-0290470-04 | Лопатка |
Загрузка ...
|
|
| 12 | КЗК-1420-0290470-05 | Лопатка |
Загрузка ...
|
|
| 13 | КЗК-1420-0290470-06 | Лопатка |
Загрузка ...
|
|
| 14 | КЗК-1420-0290470-07 | Лопатка |
Загрузка ...
|
|
| 15 | КЗК-1420-0290005 | Уплотнение |
Загрузка ...
|
|
| 16 | КЗК-1420-0290486 | Планка |
Загрузка ...
|
|
| 17 | КЗК-1420-0290493 | Планка |
Загрузка ...
|
|
| 18 | КЗК0290626 | Пружина |
Загрузка ...
|
|
| 19 | КЗК-12-0290002 | Шайба |
Загрузка ...
|
|
| 20 | КЗК-12-0290616 | Болт специальный |
Загрузка ...
|
|
| 21 | КЗК-12-0290617 | Болт специальный |
Загрузка ...
|
|
| 22 | КЗК-12-0290617-01 | Болт специальный |
Загрузка ...
|
|
| 23 | КЗР0202682 | Шайба |
Загрузка ...
|
|
| 24 | БолтМ6-6ех20-7798 | Болт М6-6ех20-7798 |
Загрузка ...
|
|
| 25 | ГайкаМ10-6G.05-2526 | Гайка М10-6G.05-2526 |
Загрузка ...
|
|
| 26 | ГайкаМ10-6G.8-5915 | Гайка М10-6G.8-5915 |
Загрузка ...
|
|
| 27 | ГайкаМ12-6G.8-5915 | Гайка М12-6G.8-5915 |
Загрузка ...
|
|
| 28 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 29 | ШайбаС10.01-6958 | Шайба С10.01-6958 |
Загрузка ...
|
|
| 30 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 31 | ШайбаС.14.01-11371 | Шайба С.14.01-11371 |
Загрузка ...
|
|
| 32 | Шплинт4х22-397 | Шплинт 4х22-397 |
Загрузка ...
|
|
| 33 | В.15-13942 | Кольцо В.15-13942 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
