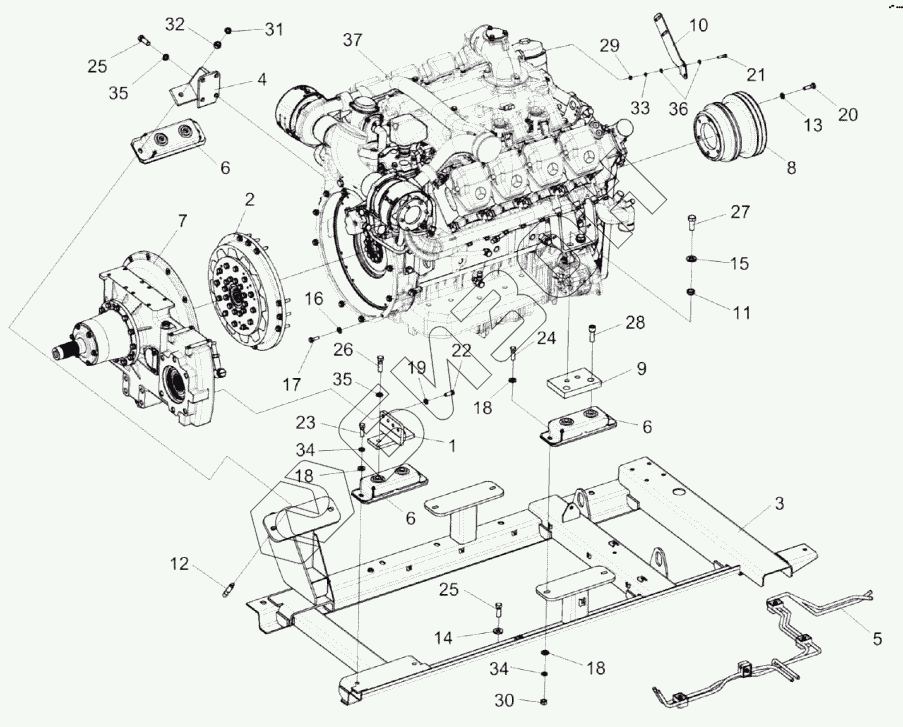

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Двигатель КЗК-2124-0106010
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
34
35
35
36
37
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| КЗК-2124-0106010 |
КЗК-2124-0106010 |
|
Двигатель |
Загрузка ...
|
| 1 |
КЗК-1420-0106470 |
|
Опора |
Загрузка ...
|
| 2 |
КЗК-16-1-0106020 |
|
Установка муфты |
Загрузка ...
|
| 3 |
КЗК-16-1-0106090 |
|
Рама подмоторная |
Загрузка ...
|
| 4 |
КЗК-16-1-0106100 |
|
Опора |
Загрузка ...
|
| 5 |
КЗК-16-1-0126100 |
|
Установка топливопроводов |
Загрузка ...
|
| 6 |
КЗК-10-0106160 |
|
Амортизатор |
Загрузка ...
|
| 7 |
КЗК-13-0114000-01 |
|
Мультипликатор |
Загрузка ...
|
| 8 |
КЗК-16-1-0106101 |
|
Шкив |
Загрузка ...
|
| 9 |
КЗК-16-1-0106404 |
|
Накладка |
Загрузка ...
|
| 10 |
КЗК-16-1-0106424 |
|
Кронштейн |
Загрузка ...
|
| 11 |
КВС-2-0150606А |
|
Втулка |
Загрузка ...
|
| 12 |
КИЛ0116635 |
|
Шпилька |
Загрузка ...
|
| 13 |
КЗР0103808 |
|
Шайба |
Загрузка ...
|
| 14 |
КЗР0202674А |
|
Шайба |
Загрузка ...
|
| 15 |
ПКК0117434 |
|
Шайба |
Загрузка ...
|
| 16 |
КСН0100665-01 |
|
Шайба |
Загрузка ...
|
| 17 |
УЭС-6-0400602-01 |
|
Болт |
Загрузка ...
|
| 18 |
УЭС0000493 |
|
Шайба |
Загрузка ...
|
| 19 |
УЭС0100607 |
|
Шайба |
Загрузка ...
|
| 20 |
УЭС-6-0400618 |
|
Болт |
Загрузка ...
|
| 21 |
БолтМ8-6eх30-7796 |
|
Болт М8-6eх30-7796 |
Загрузка ...
|
| 22 |
БолтМ12-6eх30-7786 |
|
Болт М12-6eх30-7786 |
Загрузка ...
|
| 23 |
БолтМ14-6eх45-7796 |
|
Болт М14-6eх45-7796 |
Загрузка ...
|
| 24 |
БолтМ14-6eх55-7796 |
|
Болт М14-6eх55-7796 |
Загрузка ...
|
| 25 |
БолтМ16-6eх45-7796 |
|
Болт М16-6eх45-7796 |
Загрузка ...
|
| 26 |
БолтМ16-6eх55-7796 |
|
Болт М16-6eх55-7796 |
Загрузка ...
|
| 27 |
БолтМ18-6eх45-7798 |
|
Болт |
Загрузка ...
|
| 28 |
ВинтМ16-6eх50-11738 |
|
Винт М16-6eх50-11738 |
Загрузка ...
|
| 29 |
ГайкаМ8-6G-5915 |
|
Гайка М8-6G-5915 |
Загрузка ...
|
| 30 |
ГайкаМ14-6G-5915 |
|
Гайка М14-6G-5915 |
Загрузка ...
|
| 31 |
ГайкаМ16-6G-2526 |
|
Гайка М16-6G-2526 |
Загрузка ...
|
| 32 |
ГайкаМ16-6G-5915 |
|
Гайка М16-6G-5915 |
Загрузка ...
|
| 33 |
Шайба8Т65Г-6402 |
|
Шайба 8Т.65Г-6402 |
Загрузка ...
|
| 34 |
Шайба14Т65Г-6402 |
|
Шайба 14Т.65Г-6402 |
Загрузка ...
|
| 35 |
Шайба16Т65Г-6402 |
|
Шайба 16Т.65Г-6402 |
Загрузка ...
|
| 36 |
ШайбаC.8.01-11371 |
|
Шайба C.8.01-11371 |
Загрузка ...
|
| 37 |
ОМ502LA |
|
Двигатель ОМ 502 LA |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
