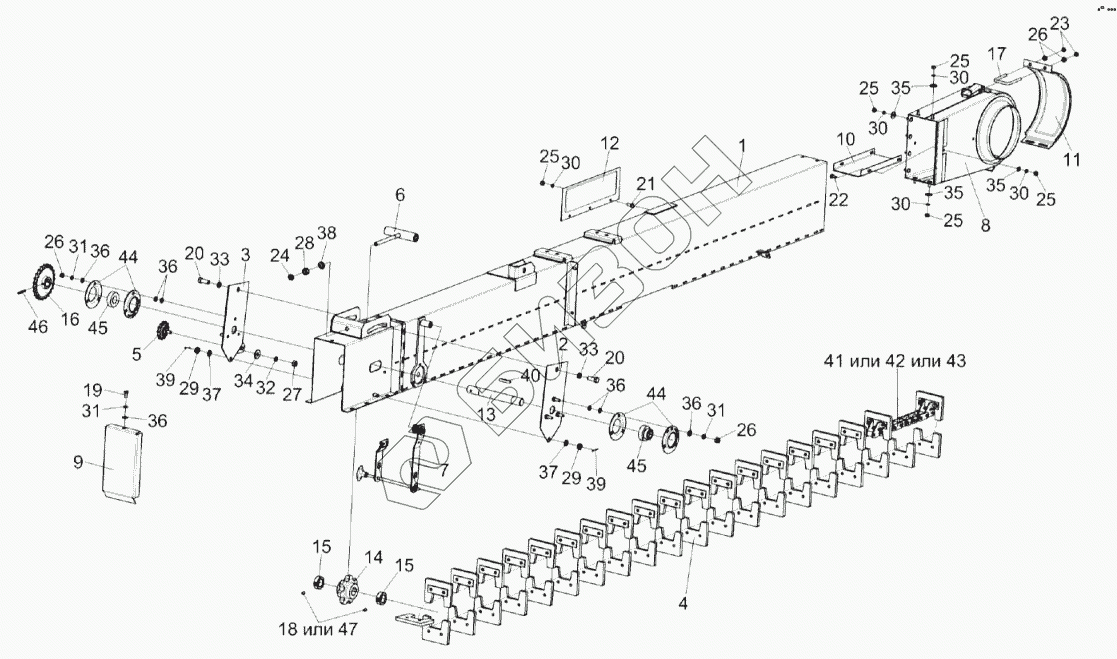

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Элеватор колосовой КЗК-14-0208000Б
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
25
25
25
25
26
26
26
27
28
29
29
30
30
30
30
30
31
31
31
32
33
33
34
35
35
35
36
36
36
36
36
37
37
38
39
39
40
41
42
43
44
44
45
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-14-0208000Б | КЗК-14-0208000Б | Элеватор колосовой |
Загрузка ...
|
|
| 1 | КЗК-14-0208010А | Каркас элеватора |
Загрузка ...
|
|
| 2 | КЗК-14-0208080 | Натяжник |
Загрузка ...
|
|
| 3 | КЗК-14-0208090 | Натяжник |
Загрузка ...
|
|
| 4 | КЗК-14-0208100 | Цепь элеватора |
Загрузка ...
|
|
| 5 | КЗК-14-0208110 | Звездочка натяжная |
Загрузка ...
|
|
| 6 | КЗК-14-0208170 | Тяга |
Загрузка ...
|
|
| 7 | КЗК-14-0208200 | Установка датчиков |
Загрузка ...
|
|
| 8 | КЗК-14-0208320 | Каркас |
Загрузка ...
|
|
| 9 | КЗК-14-0208406 | Крышка |
Загрузка ...
|
|
| 10 | КЗК-14-0208416 | Направляющая |
Загрузка ...
|
|
| 11 | КЗК-14-0208431 | Крышка |
Загрузка ...
|
|
| 12 | КЗК-14-0208434 | Крышка |
Загрузка ...
|
|
| 13 | КЗК-14-0208602 | Вал |
Загрузка ...
|
|
| 14 | КЗК-14-0208605А | Звездочка |
Загрузка ...
|
|
| 15 | КЗК-14-0208606 | Втулка |
Загрузка ...
|
|
| 16 | КЗК-14-0208608 | Звездочка |
Загрузка ...
|
|
| 17 | КЗК-14-0208617 | Зацеп |
Загрузка ...
|
|
| 18 | КЗК-14-0207605 | Винт |
Загрузка ...
|
|
| 19 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 20 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 21 | БолтМ6-6eх14-7798 | Болт М6-6eх14-7798 |
Загрузка ...
|
|
| 22 | БолтМ6-6eх16-7802 | Болт М6-6eх16-7802 |
Загрузка ...
|
|
| 23 | ГайкаМ8-6G-2526 | Гайка М8-6G-2526 |
Загрузка ...
|
|
| 24 | ГайкаМ12-6G-2526 | Гайка М12-6G-2526 |
Загрузка ...
|
|
| 25 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 26 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 27 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 28 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 29 | ГайкаМ10-6G-5919 | Гайка М10-6G-5919 |
Загрузка ...
|
|
| 30 | Шайба6Т65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 32 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 33 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 34 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 35 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 36 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 37 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 38 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 39 | Шплинт2х25-397 | Шплинт 2х25-397 |
Загрузка ...
|
|
| 40 | Шпонка8х7х45-23360 | Шпонка 8х7х45-23360 |
Загрузка ...
|
|
| 41 | С-ТРД-38-4600 | Звено С-ТРД-38-4600 |
Загрузка ...
|
|
| 42 | С-ТРД-38-46 | Звено С-ТРД-38-46 |
Загрузка ...
|
|
| 43 | С-ТРД-38-5600 | Звено |
Загрузка ...
|
|
| 44 | PF52 | Корпус |
Загрузка ...
|
|
| 45 | YET205 | Подшипник YET 205 |
Загрузка ...
|
|
| 46 | Штифт6х40 | Штифт упругий 6х40 |
Загрузка ...
|
|
| 47 | ВинтМ10х12 | Винт установочный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
