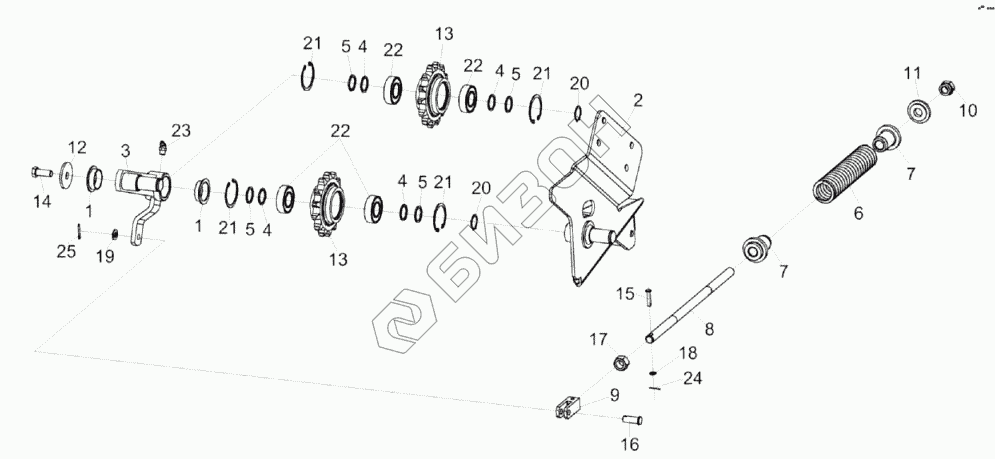

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Механизм натяжения КЗК-14-0221230А
1
1
2
3
4
4
4
4
5
5
5
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
21
21
21
22
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-14-0221040 | КЗК-14-0221040 | Вилка |
Загрузка ...
|
|
| КЗК-14-0221260 | КЗК-14-0221260 | Рычаг |
Загрузка ...
|
|
| КЗК-14-0221420 | КЗК-14-0221420 | Звездочка |
Загрузка ...
|
|
| КЗК-14-0221230А | КЗК-14-0221230А | Механизм натяжения |
Загрузка ...
|
|
| 1 | КЗК-14-0221008 | Втулка |
Загрузка ...
|
|
| 2 | КЗК-14-0221280А | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК-14-0221290 | Рычаг |
Загрузка ...
|
|
| 4 | КЗК-14-0221414 | Кольцо |
Загрузка ...
|
|
| 5 | КЗК-14-0221414-01 | Кольцо |
Загрузка ...
|
|
| 6 | КЗК-14-0221606 | Пружина |
Загрузка ...
|
|
| 7 | КЗК-14-0221611 | Направляющая |
Загрузка ...
|
|
| 8 | КЗК-14-0221612 | Шпилька |
Загрузка ...
|
|
| 9 | КЗК-14-0221614 | Вилка |
Загрузка ...
|
|
| 10 | ГайкаМ16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 11 | КЗК-14-0221619 | Шайба |
Загрузка ...
|
|
| 12 | КПК0116463 | Шайба |
Загрузка ...
|
|
| 13 | ПКК0356601 | Звездочка |
Загрузка ...
|
|
| 14 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 15 | Ось6-6b12х30.10кп.Ц9.хр-9650 | Ось 6-6 b12х30.10кп.Ц9.хр-9650 |
Загрузка ...
|
|
| 16 | Ось6-10b12х32.10кп.Ц9.хр-9650 | Ось 6-10 b12х32.10кп.Ц9.хр-9650 |
Загрузка ...
|
|
| 17 | ГайкаМ16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 18 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 19 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 20 | В25-13942 | Кольцо |
Загрузка ...
|
|
| 21 | В52-13943 | Кольцо |
Загрузка ...
|
|
| 22 | 180205-8882 | Подшипник |
Загрузка ...
|
|
| 23 | Масленка2.2.45.Ц6-19853 | Масленка 2.2.45.Ц6-19853 |
Загрузка ...
|
|
| 24 | Шплинт1,6х16.019-397 | Шплинт 1,6х16.019-397 |
Загрузка ...
|
|
| 25 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
