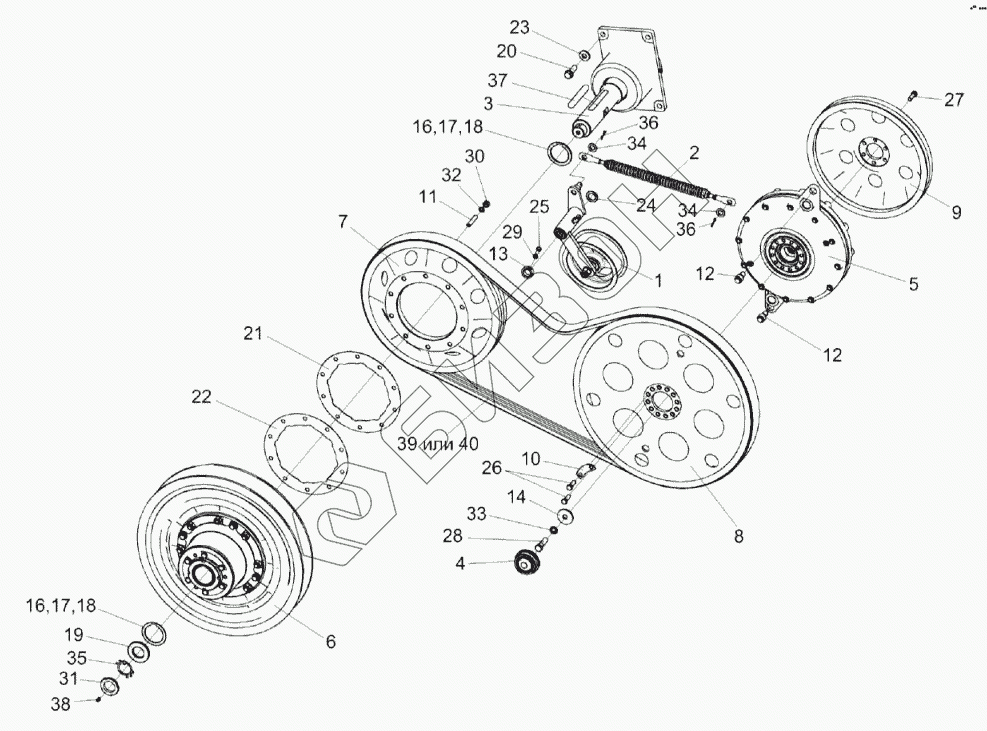

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Привод молотильного барабана КЗК-14-0134000
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
38
39
40
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| КЗК-14-0134000 |
КЗК-14-0134000 |
|
Привод молотильного барабана |
Загрузка ...
|
| 1 |
КЗК-14-0134010А |
|
Рычаг |
Загрузка ...
|
| 2 |
КЗК-14-0134080 |
|
Пружина |
Загрузка ...
|
| 3 |
КЗК-1624-0134050А |
|
Опора |
Загрузка ...
|
| 4 |
КЗК-1624-0134070 |
|
Крышка |
Загрузка ...
|
| 5 |
КЗК-1624-0311000 |
|
Редуктор |
Загрузка ...
|
| 6 |
КЗК0123000 |
|
Вариатор барабана |
Загрузка ...
|
| 7 |
КЗК-14-0134101 |
|
Шкив |
Загрузка ...
|
| 8 |
КЗК-1624-0134103 |
|
Шкив |
Загрузка ...
|
| 9 |
КЗК-1624-0134104А |
|
Шкив |
Загрузка ...
|
| 10 |
КЗК-1624-0134403 |
|
Пластина |
Загрузка ...
|
| 11 |
КЗК-1624-0134605А |
|
Шпилька |
Загрузка ...
|
| 12 |
КЗК-12-0102629-01 |
|
Винт фиксирующий |
Загрузка ...
|
| 13 |
КЗК-1624-0134613 |
|
Втулка |
Загрузка ...
|
| 14 |
КЗК-1624-0134616 |
|
Шайба |
Загрузка ...
|
| 16 |
КЗК0102407 |
|
Прокладка |
Загрузка ...
|
| 17 |
КЗК0102407-01 |
|
Прокладка |
Загрузка ...
|
| 18 |
КЗК0102407-02 |
|
Прокладка |
Загрузка ...
|
| 19 |
КЗК0102433 |
|
Шайба |
Загрузка ...
|
| 20 |
КЗК0202641 |
|
Болт |
Загрузка ...
|
| 21 |
КЗК-12-0102479 |
|
Прокладка |
Загрузка ...
|
| 22 |
КЗК-12-0102479-01 |
|
Прокладка |
Загрузка ...
|
| 23 |
КЗР0202674А |
|
Шайба |
Загрузка ...
|
| 24 |
КИС0105438 |
|
Шайба специальная |
Загрузка ...
|
| 25 |
БолтМ10-6eзх16-7796 |
|
Болт М10-6eзх16-7796 |
Загрузка ...
|
| 26 |
БолтМ12-6eх35-7796 |
|
Болт М12-6eх35-7796 |
Загрузка ...
|
| 27 |
Болт3М12-6eх35-7796 |
|
Болт 3М12-6eх35-7796 |
Загрузка ...
|
| 28 |
БолтМ16Х1,5-6eх55-7796 |
|
Болт М16Х1,5-6eх55-7796 |
Загрузка ...
|
| 29 |
ГайкаМ10-6G-2526 |
|
Гайка М10-6G-2526 |
Загрузка ...
|
| 30 |
ГайкаМ12-6G-5915 |
|
Гайка М12-6G-5915 |
Загрузка ...
|
| 31 |
ГайкаМ42х1,5-6H-11871 |
|
Гайка М42х1,5-6H-11871 |
Загрузка ...
|
| 32 |
Шайба12Т65Г-6402 |
|
Шайба 12Т.65Г-6402 |
Загрузка ...
|
| 33 |
Шайба16Т65Г-6402 |
|
Шайба 16Т.65Г-6402 |
Загрузка ...
|
| 34 |
ШайбаС.16.01-11371 |
|
Шайба С.16.01-11371 |
Загрузка ...
|
| 35 |
ШайбаН42.01-11872 |
|
Шайба Н 42.01-11872 |
Загрузка ...
|
| 36 |
Шплинт4х25-397 |
|
Шплинт 4х25-397 |
Загрузка ...
|
| 37 |
Шпонка18х11х140-23360 |
|
Шпонка 18х11х140-23360 |
Загрузка ...
|
| 38 |
Масленка1.2-19853 |
|
Масленка 1.2-19853 |
Загрузка ...
|
| 39 |
3HB3612La |
|
Ремень 3 HB 3612 La |
Загрузка ...
|
| 40 |
3HBBP3612K |
|
Ремень 3 HB BP 3612 K |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
