Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Рама КЗК-14-0117010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

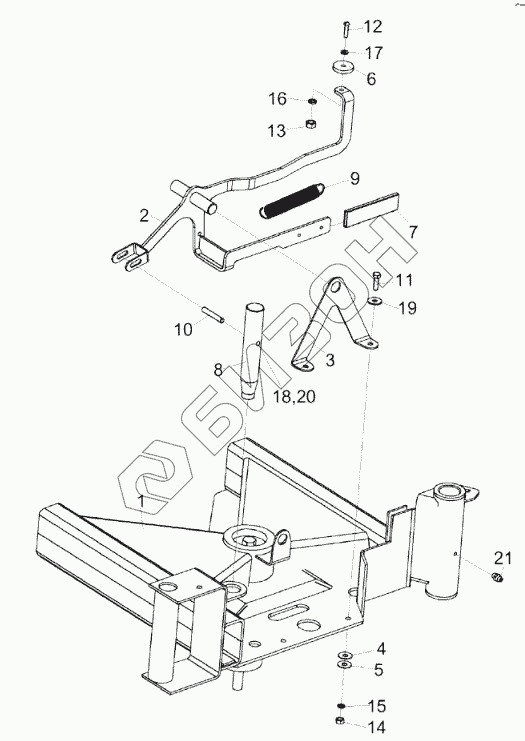

Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-14-0117010 КЗК-14-0117010 Рама
Загрузка ...
1 КЗК-14-0117020 Рама
Загрузка ...
2 КЗК-12-0117160 Рукоятка
Загрузка ...
2 КЗК-12-0117130 Ручка
Загрузка ...
3 КЗК-12-0117408 Кронштейн
Загрузка ...
4 КЗК-12-0117425 Шайба
Загрузка ...
5 КЗК-12-0117425-01 Шайба
Загрузка ...
6 КЗК-12-0117401 Шайба
Загрузка ...
7 КЗ0125003 Чехол
Загрузка ...
8 КЗ0125602 Палец
Загрузка ...
9 КЗ0125604 Пружина
Загрузка ...
10 КЗ0125605 Ось
Загрузка ...
11 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
Загрузка ...
12 ВинтВ.М6-6eх25-17473 Винт В.М6-6eх25-17473
Загрузка ...
13 ГайкаМ6-6G-5915 Гайка М6-6G-5915
Загрузка ...
14 ГайкаМ8-6G-5915 Гайка М8-6G-5915
Загрузка ...
15 Шайба8Т65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
16 Шайба665Г-6402 Шайба А6.65Г-6402
Загрузка ...
17 ШайбаС.6.01-6958 Шайба С.6.01-6958
Загрузка ...
18 ШайбаC8.01-6958 Шайба C 8.01-6958
Загрузка ...
19 ШайбаC.8.01-11371 Шайба C.8.01-11371
Загрузка ...
20 Шплинт2х18-397 Шплинт 2х18-397
Загрузка ...
21 Масленка1.1-19853 Масленка 1.1-19853
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
