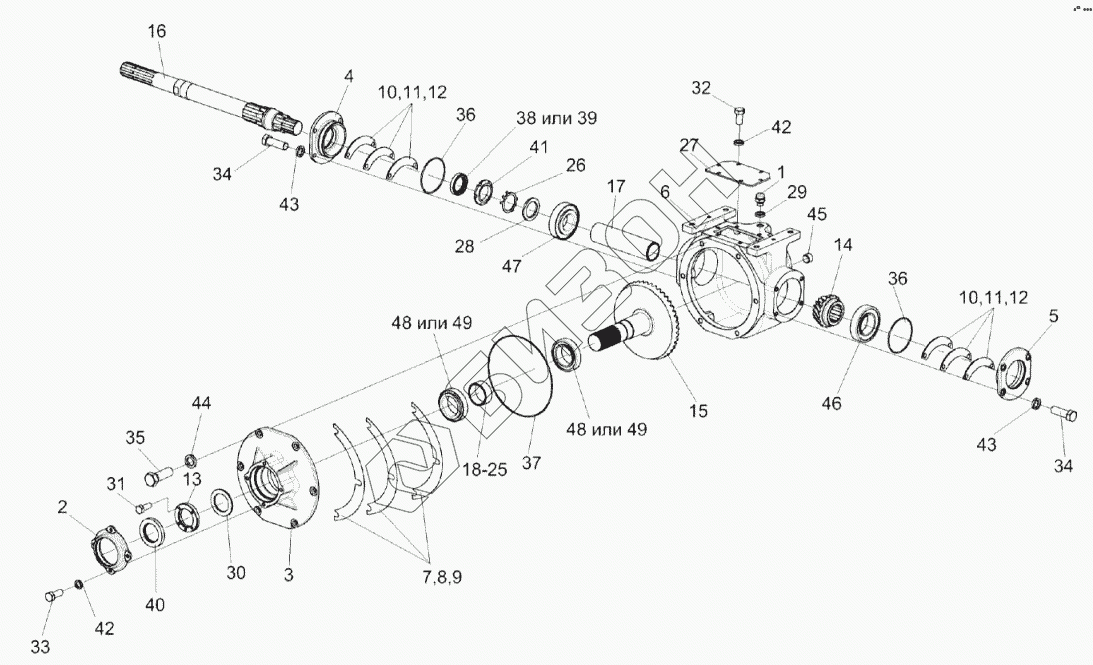

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Редуктор КЗК-1624-0204100-03
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
38
38
39
40
40
40
41
42
42
43
43
44
45
46
47
48
48
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-1624-0204100-03 | КЗК-1624-0204100-03 | Редуктор |
Загрузка ...
|
|
| 1 | РФ00.01.000 | Сапун |
Загрузка ...
|
|
| 2 | КЗК-1624-0204040 | Крышка |
Загрузка ...
|
|
| 2 | КЗК-1624-0204103 | Крышка |
Загрузка ...
|
|
| 3 | КЗК-1624-0204152 | Стакан |
Загрузка ...
|
|
| 4 | КЗК-1624-0204150 | Крышка |
Загрузка ...
|
|
| 4 | КЗК-1624-0204153 | Крышка |
Загрузка ...
|
|
| 5 | КЗК-1624-0204160 | Крышка |
Загрузка ...
|
|
| 5 | КЗК-1624-0204155 | Крышка |
Загрузка ...
|
|
| 6 | КЗК-1624-0204221 | Корпус |
Загрузка ...
|
|
| 7 | КЗК-1624-0204501 | Прокладка |
Загрузка ...
|
|
| 8 | КЗК-1624-0204501-01 | Прокладка |
Загрузка ...
|
|
| 9 | КЗК-1624-0204501-02 | Прокладка |
Загрузка ...
|
|
| 10 | КЗК-1624-0204502 | Прокладка регулировочная |
Загрузка ...
|
|
| 11 | КЗК-1624-0204502-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 12 | КЗК-1624-0204502-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 13 | КЗК-1624-0204602 | Гайка |
Загрузка ...
|
|
| 14 | КЗК-1624-0204603 | Шестерня |
Загрузка ...
|
|
| 15 | КЗК-1624-0204070 | Вал-шестерня |
Загрузка ...
|
|
| 15 | КЗК-1624-0204604 | Вал-шестерня |
Загрузка ...
|
|
| 16 | КЗК-1624-0204605 | Вал |
Загрузка ...
|
|
| 16 | КЗК-1624-0204010-03 | Вал |
Загрузка ...
|
|
| 17 | КЗК-1624-0204801 | Втулка |
Загрузка ...
|
|
| 18 | КЗК-1624-0204802 | Втулка |
Загрузка ...
|
|
| 19 | КЗК-1624-0204802-01 | Втулка |
Загрузка ...
|
|
| 20 | КЗК-1624-0204802-02 | Втулка |
Загрузка ...
|
|
| 21 | КЗК-1624-0204802-03 | Втулка |
Загрузка ...
|
|
| 22 | КЗК-1624-0204802-04 | Втулка |
Загрузка ...
|
|
| 23 | КЗК-1624-0204802-05 | Втулка |
Загрузка ...
|
|
| 24 | КЗК-1624-0204802-06 | Втулка |
Загрузка ...
|
|
| 25 | КЗК-1624-0204802-07 | Втулка |
Загрузка ...
|
|
| 26 | КЗР0204404Б | Шайба |
Загрузка ...
|
|
| 27 | КЗР0204405 | Крышка |
Загрузка ...
|
|
| 28 | КЗР0204801 | Шайба |
Загрузка ...
|
|
| 29 | КИС0118005 | Прокладка |
Загрузка ...
|
|
| 30 | КПР6204431 | Шайба |
Загрузка ...
|
|
| 31 | БолтМ6-6eх8-7798 | Болт М6-6eх8-7798 |
Загрузка ...
|
|
| 32 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 33 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 34 | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 |
Загрузка ...
|
|
| 35 | БолтМ12-6eх35-7796 | Болт М12-6eх35-7796 |
Загрузка ...
|
|
| 36 | 094-100-36-2-2-18829/9833 | Кольцо |
Загрузка ...
|
|
| 37 | 225-230-36-2-2-18829/9833 | Кольцо 225-230-36-2-2-18829/9833 |
Загрузка ...
|
|
| 38 | BAUSL40-60-1072NBR902 | Манжета |
Загрузка ...
|
|
| 38 | NBRBASL40х60х1012011158 | Манжета |
Загрузка ...
|
|
| 39 | CR40х60х10HMSA10RG | Манжета |
Загрузка ...
|
|
| 40 | CR50х80х10HMSA10RG | Манжета |
Загрузка ...
|
|
| 40 | ACMBASL50х80х1012000732 | Манжета |
Загрузка ...
|
|
| 40 | BAUSLX250х80х1072NBR902455623 | Уплотнение |
Загрузка ...
|
|
| 41 | ГайкаМ45х1,5-LH-6H-11871 | Гайка |
Загрузка ...
|
|
| 42 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 43 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 44 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 45 | Пробка2-КГ1/4dm | Пробка 2-КГ 1/4dm |
Загрузка ...
|
|
| 46 | 30309J2/Q | Подшипник 30309J2/Q |
Загрузка ...
|
|
| 47 | 32211J2/Q | Подшипник 32211J2/Q |
Загрузка ...
|
|
| 48 | 32011X/Q | Подшипник 32011X/Q |
Загрузка ...
|
|
| 49 | 32011A | Подшипник 32011A |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
